Tempo Compact DSP — тестовая трубка

Код товара: 30231

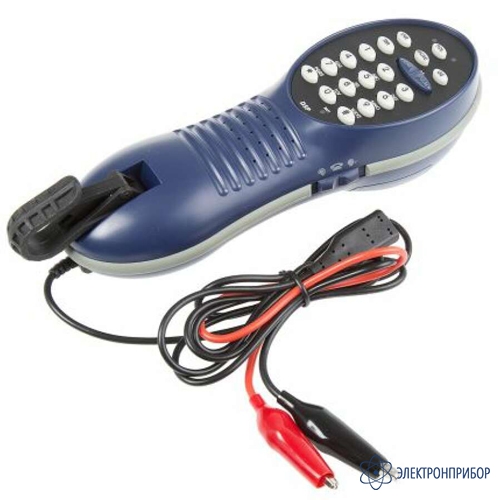

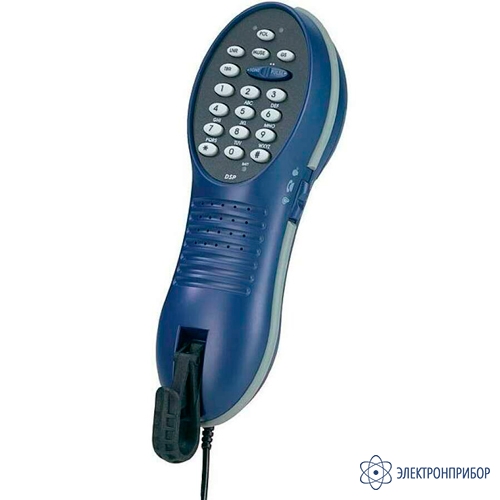

  • Тестовая трубка Tempo Compact DSP Тестовая трубка Tempo Compact DSP

    Назначение тестовой трубки Tempo Compact DSP:

    Tempo Compact DSP - тестовая трубка с лучшим соотношением качество/стоимость. Она надежна и удобна в эксплуатации.

    Благодаря режиму высокого импеданса, Tempo Compact DSP не нарушает синхронизации цифровой линии (например DSL или ISDN) при случайном подключении. А наличие карабина для ее крепления к ремню и возможности подключения гарнитуры, обеспечивается удобство работы монтера. Тестовый шнур в Compact DSP подключается через интерфейс RJ-11, что позволяет легко заменять его другим.

    Совместно c тональным генератором 77HP-G, тестовая трубка Tempo Compact DSP способна работать даже по обесточенной линии. (Требуется подключение генератора возле каждой из телефонных трубок. Т. е. для организации канала по отключенной от АТС линии, требуется две трубки Tempo Compact DSP и два генератора 77HP-G).

    Особенности тестовой трубки Tempo Compact DSP:

    • Звуковой сигнал при вызове;
    • Высокоомное подключение «монитор»;
    • Индикация полярности линии;
    • Тональный и импульсный режим;
    • Повтор последнего номера;
    • Кнопка отключения микрофона (Mute);
    • Кнопка паузы (Pause);
    • Батареи для питания динамика;
    • Разъем для гарнитуры;
    • Индикация напряжения на линии.

  • Технические характеристики тестовой трубки Tempo Compact DSP:

    Параметр Значение
    Электрические параметры
    Сопротивление в диалоговом режиме, Ом 50 Ом (10мА, 7В; 50мА, 9,1В
    Сопротивление в режиме мониоринга, Ом

    Более 10 МОм на постоянном токе;
    более 30 кОм на частоте 1кГц;
    более 1 кОм на частоте 1МГц
    Рабочее сопротивление шлейфа линии 5 кОм
    Минимальный ток шлейфа 10 мА
    Максимальное входное электрическое сопротивление постоянному току при снятой трубке Менее 300 Ом
    Набор номера
    Частота импульсов 10 pps
    Импульсный набор номера 10 импульсов/сек, перерыв 60%
    Межзначный интервал 800 мс
    Количество цифр набора номера До 32
    Выход DTMF
    Уровень DTMF / Тональный набор  -6 дБм
    Погрешность частоты тона Менее 1%
    Уровень тона 2 ±2 дБ
    Продолжительность импульса (выбирается) 100, 300 или 600 мс
    Память
    Количество сохраняемых номеров 1
    Длина сохраняемого номера 32 цифры
    PBX пауза 2 сек (значение может быть изменено)
    Питание
    Батарея 9 В
    Время работы от заряженной батареи 1 год (в номинальном режиме);
    5 дней (непрерывной работы в режиме "Монитор"
    Индикация низкого заряда батареи Красный светодиод (Загорается в случае, когда заряда осталось на 2 часа работы в номинальном режиме)
    Автоматическое выключение После 5 минут бездействия
    Общие параметры
    Температура эксплуатации -5°C ...+40°C
    Температура хранения -20°C ... 70°C
    Защита от воздействия влаги IP 30
    Устойчивость к ударам Высокая защита
    Защита по постоянному напряжению, В 340
    Защита по переменному напряжению, В 240
    Степень защиты TIA/EIA-470-B 4.2.2.6
    Длина тестового шнура 1,5 м
    Габариты 235 x 75 x 53 мм
    Вес 300 г

  • Комплект поставки Tempo Compact DSP

    № Наименование Количество
    1 Тестовая трубка Tempo Compact DSP 1
    2 Тестовый шнур 1
    3 Руководство по эксплуатации 1
