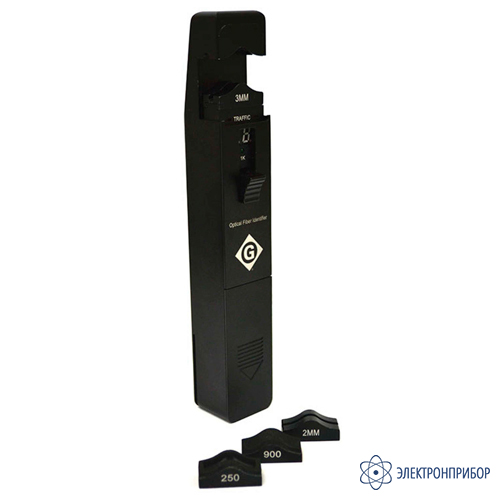

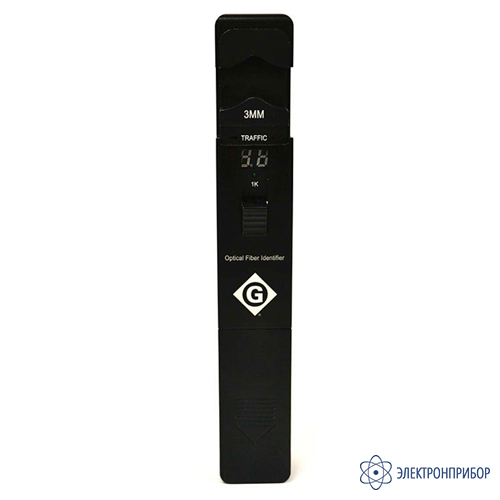

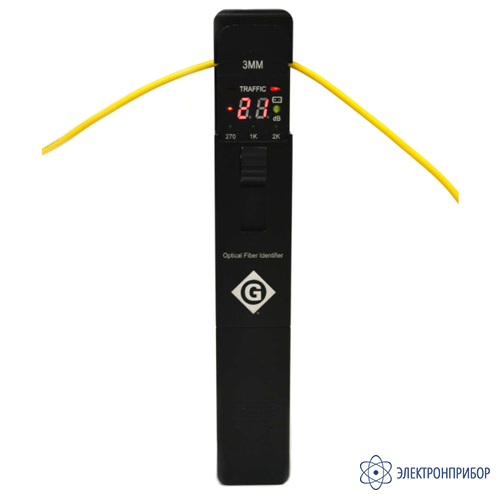

Tempo FI-100 KIT — идентификатор активного волокна

Код товара: 79923
  • 4-6 дней
    Внимание! Код товара ECCN EAR99. Закупка без санкционных ограничений!

    Назначение идентификатора активного волокна Tempo FI-100 KIT:

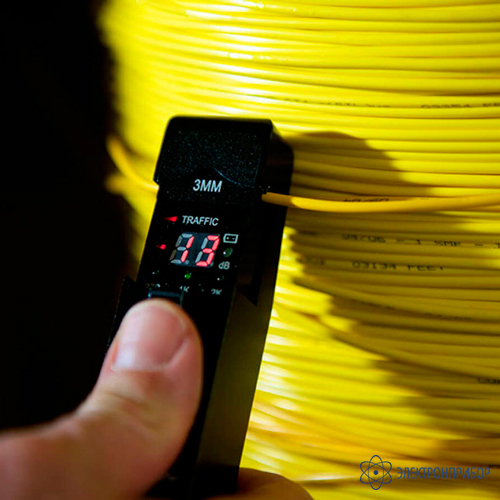

    Tempo FI-100 KIT - индикатор активного волокна нового поколения. Он способен идентифицировать активное волокно в пучке, определить мощность и направление распространения оптического сигнала. А благодаря светодиодной и звуковой индикации наличия модулированного сигнала на частотах 270 Гц, 1 кГц, 2 кГц Tempo FI-100 KIT, совместно с источником модулированного сигнала, может использоваться для "прозвонки" длинных оптических линий.

    Tempo FI-100 KIT компактен, функционален и удобен. Он совместим с волокном в 250/900 микронном буфере, ленточными волокнами (MPO), а также с патч-кордами в оболочке 2-3 мм. Для этого используются специальные насадки, входящие в комплект Tempo FI-100 KIT.

    Особенности идентификатора активного волокна Tempo FI-100 KIT:

    • определение наличия сигнала в оптическом волокне;
    • определение направления распространения сигнала;
    • измерение мощности сигнала в диапазоне от -50 дБм до +10 дБм;

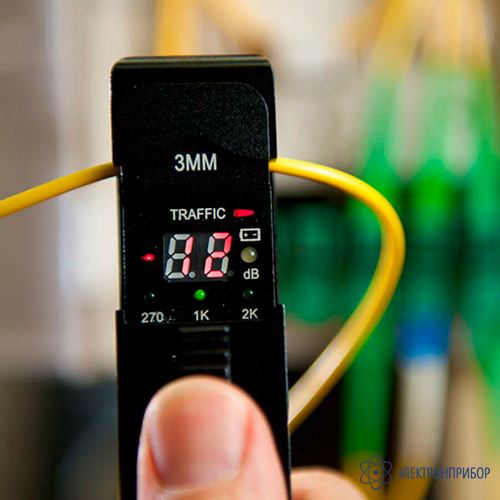

    • светодиодная и звуковая индикация частоты модуляции 270 Гц, 1 кГц, 2 кГц;
    • малые вносимые потери;
    • работа с волокнами в оболочке 250 мкм, 900 мкм, 2 мм, 3мм, ленточными соединительными кабелями (MPO).

  • Технические характеристики идентификатора активного волокна Tempo FI-100 KIT:

    Параметр Значение
    Рабочий диапазон длин волн 800 - 1700 нм
    Идентифицируемая частота модулированного сигнала 270 Гц ±5%, 1кГц ±5%, 2 кГц ±5%
    Диапазон мощностей сигнала для индикации модулированного тонального сигнала Ø0.9, Ø2,0, Ø3,0 30 до 0 дБм (270 Гц, 1 кГц)
    -25 до 0 дБм (2 кГц)
    Ø0,25 -25 до 0 дБм (1 кГц, 2 кГц)
    -20 до 0 дБм (2 кГц)
    Тип детектора 1 мм InGaAs

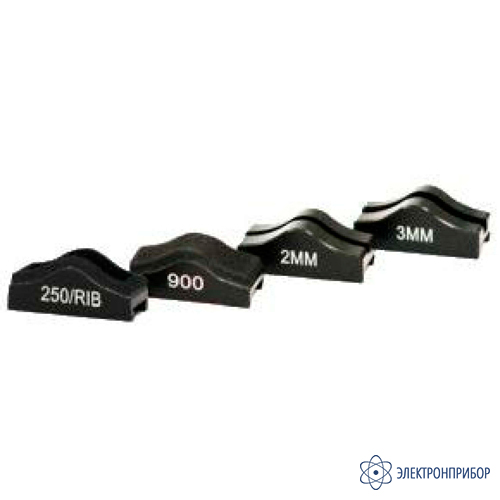

    Тип адаптера Ø 0,25 (применяется для работы с волокном в буфере 250 мкм и ленточными волокнами)
    Ø 0,9 (применяется для работы с волокном в буфере 900 мкм)
    Ø 2,0 (применяется для работы с волокном в оболочке 2,0 мм)
    Ø 3,0 (применяется для работы с волокном в оболочке 3,0 мм)
    ленточное волокно
    Индикаторы, указывающие направление распространения сигнала светодиоды "влево" и "вправо"
    Диапазон мощностей сигнала для определения его направления от -46 до 10 дБм (1310 нм)
    от -50 до 10 дБм (1550 нм)
    Диапазон измерения мощности сигнала (волокно 900 мкм) от -50 до +10 дБм
    Вносимые потери (типовые/максимальные) 0,3 / 0,8 дБ на 1310 нм
    1,5 / 2,5 дБ на 1550 нм
    Питание 2 батареи типа ААА
    Температура эксплуатации -10 до +60 °C
    Температура хранения -25 до +70 °C
    Габариты 196х30,5х27 мм
    Вес 195 г

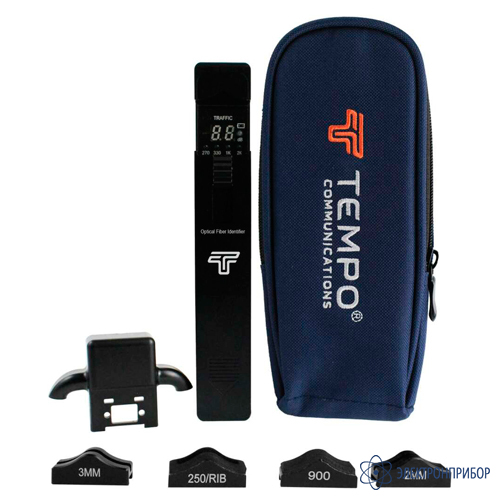

  • Комплект поставки Tempo FI-100 KIT

    № Наименование Количество
    1 Индикатор активного волокна 1
    2 Крышка для предотвращения проникновения света в фото приемник 1
    3 Адаптер для работы с волокном в оболочке 250 мкм и ленточными волокнами 1
    4 Адаптер для работы с волокном в оболочке 900 мкм 1
    5 Адаптер для работы с волокном в оболочке 2 мм 1
    6 Адаптер для работы с волокном в оболочке 3 мм 1
    7 Адаптер для работы с ленточным волокном 1
    8 Батарея типа ААА 2
    9 Мягкая сумка для транспортировки с креплением на пояс 1
    10 Руководство по эксплуатации 1
