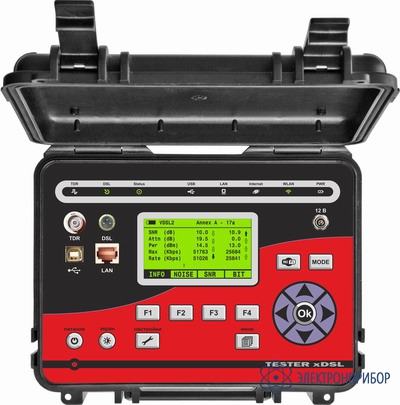

TESTER xDSL — анализатор xDSL с рефлектометром и WiFi-анализатором

Код товара: 48466

  • Описание анализатора xDSL с рефлектометром и WiFi-анализатором TESTER xDSL:

    TESTER xDSL использует набор микросхем DSL от лидера отрасли Broadcom для работы с VDSL2 и ADSL2+ с технологией Broadcom PhyR™ и продвинутой защитой от импульсных помех (INP). Исчерпывающий результат о скорости канала, состоянии линии и ошибках передачи.

    Настройка на различные стандарты VDSL / ADSL. VDSL стандарты:

    • ITU-T G.993.2 (VDSL2);
    • Частотные планы Annex A и Annex B;
    • Поддержка профилей 8a, 8b, 8c, 8d, 12a, 12b, 17a;
    • ITU-T G.993.5 (G.vector);
    • ITU-T G.998.4 (G.INP).

    ADSL стандарты:

    • ADSL: Multi-mode, ANSI T1.413 Issue 2, ITU-T G.992.1 (G.dmt) Annex A/B, ITU-T G.992.2 (G.lite) Annex A/B, ITU-T G.994.1 (G.hs);
    • ADSL2: ITU-T G.992.3 (G.dmt.bis) Annex A/B/L/M, ITU-T G.992.4 (G.lite.bis) Annex A/B;
    • ADSL2+: ITU-T G.992.5 Annex A/B/L/M.

    Модули:

    • VDSL2 модем (ADSL/VDSL стандарты, Internet);
    • Импульсный рефлектометр (TDR);
    • WiFi модуль (проблемы конфликта сетей);

    Вывод результатов в цифровом и графическом виде. Память около 400 xDSL протоколов / 1000 РФГ / более 60 SSID.

  • Технические характеристики анализатора xDSL с рефлектометром и WiFi-анализатором TESTER xDSL:

    Параметр Значение
    Аппаратное обеспечение Тестер использует набор микросхем DSL от лидера отрасли Broadcom для работы с VDSL2 и ADSL2+ с технологией Broadcom PhyR™ и продвинутой защитой от импульсных помех (INP)
    Datasheet
    Модули • VDSL2 модем
    • Импульсный рефлектометр (TDR)
    • WiFi модуль
    Интерфейсы • Разъем BNC модуля TDR
    • Порт VDSL с разъемом Mini-XLR
    • Порт LAN 10/100BASE-TX
    • Порт USB 2.0
    Индикаторы • TDR
    • DSL
    • Status
    • USB
    • LAN
    • Internet
    • WLAN
    • PWR
    Кнопки • Функциональные кнопки
    • Навигационные кнопки
    • Кнопка [ПИТАНИЕ] для включения / выключения питания
    • Кнопка [ЭКРАН] для включения / выключения подсветки экрана
    • Кнопка [WiFi] для включения / выключения WiFi-модуля
    Разъем питания Разъем для подключения питания (постоянный ток 12В)
    VDSL стандарты • ITU-T G.993.2 (VDSL2)
    • ITU-T G.993.5 (G.Vectoring)
    • поддержка профилей 8a, 8b, 8c, 8d, 12a, 12b, 17a
    • Annex A и Annex B полосы частот
    • PhyR (Physical Layer Retransmission)
    • VN (virtual noise)
    • Dying GASP
    ADSL/ADSL2+ Стандарты ADSL:
    • Multi-mode
    • Full-rate ANSI T1.413 Issue 2
    • ITU-T G.992.1 (G.dmt) Annex A/B/C/I
    • ITU-T G.992.2 (G.lite) Annex A/B/C
    • ITU-T G.994.1 (G.hs)
    ADSL 2:
    • ITU-T G.992.3 (G.dmt.bis) Annex A/B/J/K/L/M
    • Annex L - Reach Extended ADSL2 (READSL2)
    ADSL 2+:
    • ITU-T G.992.5 Annex A/B/M
    Протоколы ATM/PPP • Инкапсуляция Ethernet в режимах моста и маршрутизатора
    • Мультиплексирование на основе VC/LLC
    • ATM Forum UNI3.1/4.0 PVC (до 8 PVC)
    • Уровень адаптации ATM типа 5 (AAL5)
    • Принципы и функции OAM ITU-T I.610, включая F4/F5 loopback
    • ATM QoS
    • RFC 2516 A Method for Transmitting PPP Over Ethernet (PPPoE)
    • RFC 2364 Point-to-Point Protocol over ATM (PPPoA)
    • Поддержка функции Keep-alive для PPP-протоколов
    Типы подключения WAN • RFC 2364 - PPPoA (Point-to-Point Protocol over ATM)
    • RFC 2516 - PPPoE (Point-to-Point Protocol over Ethernet)
    • RFC 1577 - IPoA (IP over ATM)
    • Статический IP / Динамический IP
    • RFC 2684 - Bridge
    Сетевые функции • Дополнительный IP-адрес для LAN-интерфейса
    • DHCP-сервер/relay
    • DNS relay
    • Dynamic DNS
    • Статическая IP-маршрутизация
    • IGMP Proxy
    • IGMP snooping
    • RIP v1 (RFC 1058)
    • RIP v2 (RFC 1389)
    • Поддержка UPnP IGD
    • Поддержка VLAN
    • Резервирование
    Функции межсетевого экрана • Преобразование сетевых адресов (NAT/NAPT (RFC 1631))
    • Контроль состояния соединений (SPI)
    • IP-фильтр
    • MAC-фильтр
    • Фильтрация по MAC-адресам с учетом времени суток и дней недели
    • URL-фильтр
    • DMZ-зона
    • Предотвращение DoS-атак
    • Система обнаружения вторжений и регистрация событий
    • Виртуальные серверы
    • Поддержка функции Port Triggering
    QoS • Группирование интерфейсов
    • Приоритет VLAN (802.1p)
    Стандарты IEEE 802.11b/g/n
    Диапазон частот 2400 - 2483,5 МГц
    Безопасность беспроводного соединения • 64-bit, 128-bit WEP
    • AES, TKIP
    • WPA/WPA2 (Personal)
    • МАС-фильтр
    Дополнительные функции Расширенные настройки
    Скорость беспроводного соединения • IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с
    • IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
    • IEEE 802.11n: от 6,5 до 300 Мбит/с (от MCS0 до MCS15)
    Выходная мощность передатчика • 802.11b (типичная при комнатной температуре 25 °C) - 16 дБм
    • 802.11g (типичная при комнатной температуре 25 °C) - 14 дБм
    • 802.11n (типичная при комнатной температуре 25 °C) - 14 дБм

    Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране
    Чувствительность приемника • 802.11b (типичная при комнатной температуре 25 °C) -86 дБм
    • 802.11g (типичная при комнатной температуре 25 °C) -72 дБм
    • 802.11n (типичная при комнатной температуре 25 °C):
    o HT20 -67 дБм
    o HT40 -65 дБм
    Антенна
    Две внутренние всенаправленные антенны

  • Комплект поставки TESTER xDSL

    № Наименование Количество
    1 Анализатор xDSL с рефлектометром и WiFi-анализатором TESTER xDSL 1
