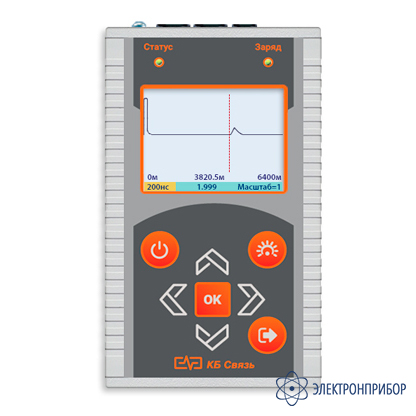

ЮГ-4 — тестер ADSL, VDSL + рефлектометр + LAN-тестер + LED-фонарь + генератор 1кГц
Код товара: 81222-
-
Гарантия
2 года
-
Артикул
5800 8.06
Назначение тестера ADSL, VDSL + рефлектометр + LAN-тестер + LED-фонарь + генератор 1кГц ЮГ-4:
- Диагностика и быстрая оценка качества подключения канала широкополосного доступа с применением технологии семейства ADSL, ADSL2, ADSL2+, VDSL, VDSL2.
- Определение характера неисправностей и расстояния до места повреждения в телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии.
- Определение технического состояния и схемы разводки медного кабеля типов UTP, FTP (правильность обжимки проводов).
- Определение в кабелях FTP, UTP характера неисправности (КЗ, Обрыв) и расстояния до повреждения по каждой жиле.
- Встроенный генератор 1 кГц для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).
- Встроенный светодиодный фонарь для локального освещения места проведения работ.
Описание тестера ADSL, VDSL + рефлектометр + LAN-тестер + LED-фонарь + генератор 1кГц ЮГ-4:
Тестер xDSL:
Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:
- технология соединения;
- максимальная скорость;
- достигнутая скорость;
- затухание в линии;
- запас помехоустойчивости – соотношение сигнал/шум SNR;
- выходная мощность;
Рефлектометр:
- Диапазон измеряемых расстояний минимальный: от 0 до 80 м.
- Диапазон измеряемых расстояний максимальный: до 7 км.
- Длительность зондирующего импульса: от 7 нс до 20 мкс.
- Амплитуда зондирующего импульса: 5В.
- Максимальное разрешение: 0,25 м.
- Установка коэффициента укорочения с шагом: 0,001.
- Растяжка: возможность растяжки любого участка диапазона до минимального шага.
LAN-тестер:
- Определение правильности обжимки проводов (карта проводов).
- Определение повреждений в кабеле:
- обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300 м;
- короткое замыкание между жилами;
- перепутанные жилы в паре (reversed pair);
- перепутанные жилы разных пар (crossed wires);
- расщепленная пара (split pair).

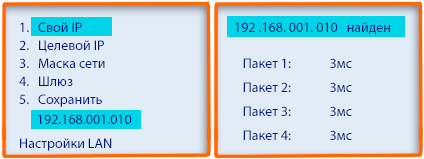

- Настройка параметров: IP адрес, маска подсети, шлюз.
- Ping-тест.
- Генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально).
- Входы LAN разъемов защищены от избыточных токов и напряжений.
-
-
Технические характеристики тестера ADSL, VDSL + рефлектометр + LAN-тестер + LED-фонарь + генератор 1кГц ЮГ-4:
Параметр Значение Тестер xDSL Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации технология соединения
максимальная скорость
достигнутая скорость
затухание в линии
запас помехоустойчивости – соотношение сигнал/шум SNR
выходная мощность;Рефлектометр Диапазон измеряемых расстояний минимальный от 0 до 80 м Диапазон измеряемых расстояний максимальный до 7 км Длительность зондирующего импульса от 7 нс до 20 мкс Амплитуда зондирующего импульса 5В Максимальное разрешение 0,25 м Установка коэффициента укорочения с шагом 0,001 Растяжка возможность растяжки любого участка диапазона до минимального шага LAN-тестер Определение правильности обжимки проводов (карта проводов) есть Определение повреждений в кабеле обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300 м;
короткое замыкание между жилами;
перепутанные жилы в паре (reversed pair);
перепутанные жилы разных пар (crossed wires);
расщепленная пара (split pair);Настройка параметров IP адрес, маска подсети, шлюз Ping-тест есть Генерация тонального сигнала для сортировки жил и идентификации порта кросса контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально) Входы LAN разъемов защищены от избыточных токов и напряжений Общие характеристики Питание от Ni-MH аккумуляторных батарей типа «АА» (пальчиковые) - 4 шт., или от сети переменного тока 220В через комплектный сетевой адаптер Индикатор дисплей цветной, графический, с подсветкой, разрешение 240x320 Количество сохраняемых отчетов в памяти 50 Встроенный генератор есть, 1кГц для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит) Встроенный светодиодный фонарь есть, для локального освещения Авто выключение при бездействии настраивается пользователем (мин): 1 до 60 Габариты 158х95х36 мм Вес не более 0,5 кг -
Комплект поставки ЮГ-4
№ Наименование Количество 1 Тестер ЮГ-4 1 2 Комплект проводов 1 3 Сетевой адаптер/зарядное устройство AC/DC 220/5В, 2А (USB) 1 4 "Оконечник" 1 5 Аккумуляторные батареи типа "АА" (установлены) 4 6 Руководство пользователя 1 -
