АКЭ-2100, АКЭ 2100, АКЭ2100

Приборы измерения показателей качества электрической энергии (ПКЭ)

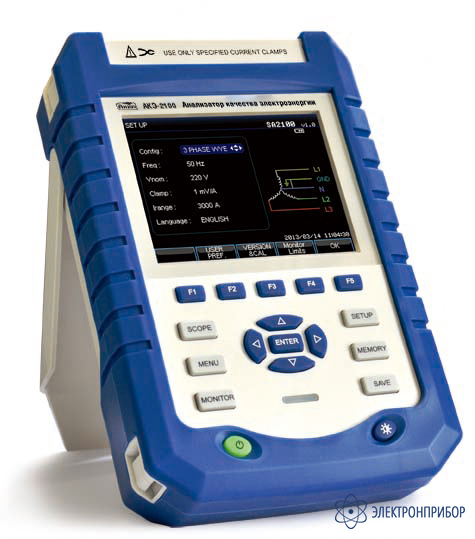

АКЭ-2100 — анализатор качества электрической энергии в однофазных и трехфазных электрических сетях

Код товара: 50293
  • 85760-22

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      85760-22 до 06.06.2027

    • Производитель

      АКИП

    Особенности анализатора качества электрической энергии в однофазных и трехфазных электрических сетях АКЭ-2100:

    • Класс А (АКЭ-2200), класс S (АКЭ-2100);
    • Входящее напряжение: 1…1000 В скз / 1…1400 В п-п;
    • Ток 0…6000 А (в зав. от т/преобразователя);
    • Частотный диапазон АКЭ-2100: 50/60 Гц (до 50-й гармоники);
    • Частотный диапазон АКЭ-2200: 50/60 Гц (до 100-й гармоники) или 400 Гц (до 12-й гармоники) ;
    • Измерения в 1 фазных и 3-х фазных сетях (10 типов схем подключения);
    • Измерение переменного напряжения и силы переменного тока (TRMS), частоты, мощности (активной, реактивной, полной), коэф. мощности, активной и реактивной энергии (P, S, Q);
    • Регистрация бросков пускового тока, анализ формы сигнала, быстроменяющихся переходных процессов;
    • Оценка качества энергии: напряжение TRMS, асимметрия в фазах (разбаланс), частота, измерение гармоник напряжения/ тока, регистрация провалов, перенапряжений и прерываний напряжения;
    • Измерение коэффициента несимметрии;
    • Измерение дозы фликера: кратковременная (Pst), длительная (Plt);
    • Внутренняя память 128 МБ (АКЭ-2100), 1ГБ (АКЭ-2200);
    • Увеличение памяти (внешняя SD карта): до 32 ГБ (АКЭ-2200), до 8 ГБ (АКЭ-2100);
    • Интерфейсы: Wi-Fi (АКЭ-2200), USB, LAN;
    • Цветной TFT ЖК-дисплей с подсветкой;
    • Универсальное питание.

  • Технические характеристики анализатора качества электрической энергии в однофазных и трехфазных электрических сетях АКЭ-2100:

    Параметр АКЭ-2100 АКЭ-2200
    Диапазон измерений 1 ...1000 В скз/1...1400 В п-п
    Максимальное разрешение 0.1 В 0.01 В
    Погрешность измерений (с.к.з.) 0.5% 0.1%
    Погрешность измерений (п-п) 0.5%
    Форма входного сигнала TRMS (скз сигнала произвольной формы)
    Чередование фаз да
    Диапазон измерений 0...200 % от номинальных значений
    Разрешение 0.01 В
    Погрешность измерения 0.2 %
    Диапазон измерений 0...5000 А
    (в зав. от т/ преобразов.)    		 0...6000 А
    (в зав. от т/преобразов.)
    Погрешность измерения 0.2 % ... 3 %
    Диапазон измерений 0...5000 А
    (в зав. от т/ преобразов.)    		 0...6000 А
    (в зав. от т/преобразов.)
    Максимальное разрешение 0.1 А 0.01 А
    Коэфф. трансформации 1 мВ/A ...ЮмВ'А
    Погрешность изм. (базовая) 1 % 0.1 %
    Погрешность клещей 0.2 %...3% (в зависимости от модели)
    Форма входного сигнала TRMS (скз сигнала произвольной формы).
    Входной импеданс 50 кОм 100 кОм
    Диапазон измерений 20 МВт 6000 МВт
    Максимальное разрешение 0.1 кВт
    Погрешность измерения 0.1 %
    Диапазон измерений 0...200 ГВт*ч В зав. от диапазона U/I
    Разрешение 10 Вт*ч
    Погрешность измерения 1.5% + 10 ед. счета
    Диапазон измерений 0...1
    Разрешение (*) 0.01
    Погрешность измерения О 5%
    Диапазон измерений 1...50 (50/ 60 Гц) 1...100 (50/ 60 Гц) / 1...12 <400 Гц)
    Разрешение 0.1%
    Погрешность измерения 0.1%
    Диапазоны частот 42.5...57.5/ 51...69 Гц 42.5...57.5 / 51...69 / 320...480Гц
    Разрешение 0.01 Гц
    Погрешность 0.01 Гц
    Доза фликера 0...20
    Разрешение 0.01
    Погрешность 5%
    Дисплей TFT 320x240. диаг. 15 см TFT 640x480. диаг. 15 см
    Внутренняя память 128 МБ 1 ГБ
    Разрядность АЦП 16- разрядов. 20 квыб/с 16- разрядов. 163.84 квыб/с
    Условия эксплуатации 0° С ... +40= С. отн. влажность < 80 %
    Питание От встроенного аккумулятора или сети (через адаптер питания)
    Аккумулятор 7.4 В 4.4 Ач 7.4 В 5.2 Ач
    Адаптер АС 90...264 В/DC 9 В 2.2 А АС 100...240 В/ DC 12 В 2 А
    Время работы от аккумулятора 7ч 8ч
    Время заряда аккумулятора 6ч 6ч
    Интерфейсы USB. LAN USB. LAN. Wi-Fi
    Исполнение 600 В кат IV. 1000 В кат III
    Габаритные размеры 270x190x66 262x173x66
    Масса 1.6 кг 2кг

  • Комплект поставки АКЭ-2100

    № Наименование Количество
    1 Анализатор качества электрической энергии в однофазных и трехфазных электрических сетях АКЭ-2100 1
    2 Измерительные проводоа (черный, синий, красный, зеленый, желтый) 5
    3 Зажимы (Крокодил) 5
    4 Сетевой адаптер питания 1
    5 Соединительный кабель 220В 1
    6 Сумка для переноски 1
    7 Ручка ремешок 1
