Энерготестер ПКЭ-А-С4, Энерготестер ПКЭ А С4, ЭнерготестерПКЭАС4
Приборы измерения показателей качества электрической энергии (ПКЭ)

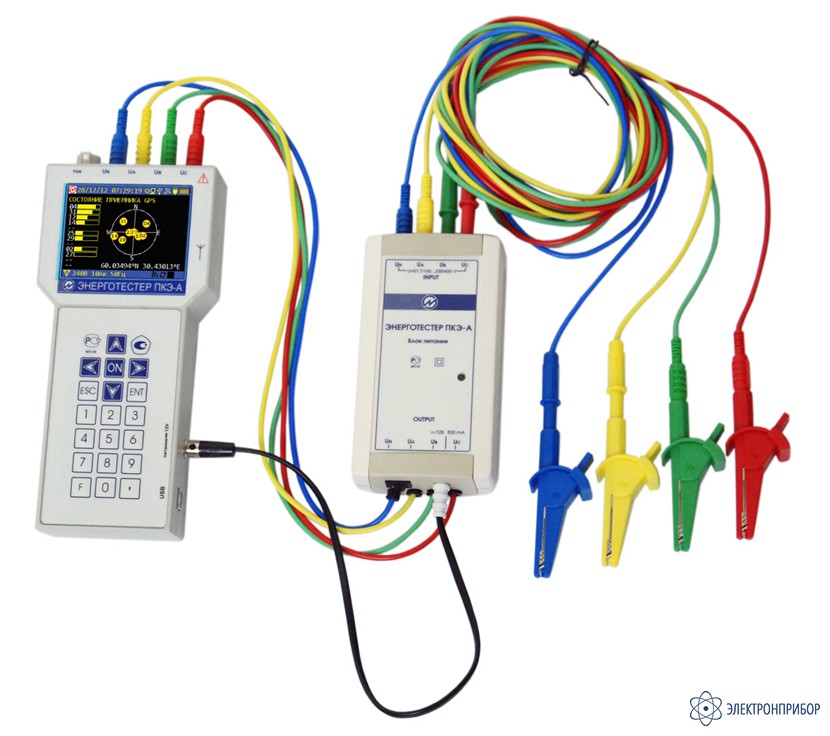

Энерготестер ПКЭ-А-С4 базовый комплект — прибор для измерения показателей качества электрической энергии и электроэнергетических величин
Код товара: 38488-
-
Гарантия
2 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
53602-13 до 30.03.2028
-
Производитель
Назначение и область применения прибора Энерготестер ПКЭ-А-С4:
- Измерения и регистрации основных показателей качества электроэнергии (ПКЭ), установленных ГОСТ 13109-97 и EN 50160;
- Измерения и регистрации основных параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности;
- Проверки работоспособности и правильности подключения энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на местах их эксплуатации;
- Проверки работоспособности и правильности подключения однофазных и трехфазных счетчиков электрической энергии без разрыва токовых цепей;
- Измерения параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии.
Функции прибора Энерготестер ПКЭ-А-С4:
- Снятие суточного графика нагрузки
- Максимальная длительность непрерывной регистрации:
- 16 часов при времени усреднения 3 с.,
- 15 суток при времени усреднения 1 мин. (в т.ч. значений ПКЭ),
- 13 месяцев при времени усреднения 30 мин. - Определение распределения нагрузки по фазам
- Определение тока в нулевом проводе
- Оценка объёмов потребления электроэнергии для собственных нужд подстанций (при отсутствии такого технического учёта)
- Проверка правильности подключения электросчетчиков
- Определение падения (потерь) напряжения в линии присоединения счетчика к ТН
- Определение коэффициента трансформации измерительных ТТ для сети 0,4 кВ;
- Измерение нагрузки измерительных ТТ
- Измерение нагрузки измерительных ТН
- Измерение потери мощности в кабельной или воздушной линии электроснабжения 0,4 кВ
- Регистрация и анализ показателей качества электроэнергии (ПКЭ) по ГОСТ 13109-97.
- Регистрация мощности искажений (несимметрии и несинусоидальности)
- Осциллографирование (длительность регистрации – до 1 часа).
-
-
Наименование варианта Диапазоны измерений тока Энерготестер ПКЭ-А-С4 «10А» 500мА÷15А Iном=10А Энерготестер ПКЭ-А-С4 «100А» 5А÷150А Iном=100А Энерготестер ПКЭ-А-С4 «1000А» 50А÷1200А Iном=1000А Энерготестер ПКЭ-А-С4 «10А + 1000А» 500мА÷15А Iном=10А, 50А÷1200А Iном=1000А Энерготестер ПКЭ-А-С4 «10А + 100А/1000А » 500мА÷15А Iном=10А, 5А÷150А Iном=100А, 50А÷1200А Iном=1000А Энерготестер ПКЭ-А-С4 «10А + 100А» 500мА÷15А Iном=10А, 5А÷150А Iном=100А Энерготестер ПКЭ-А-С4 «100А + 1000А» 5А÷150А Iном=100А, 50А÷1200А Iном=1000А Энерготестер ПКЭ-А-С4 «10А + 100А+1000А » 500мА÷15А Iном=10А, 5А÷150А Iном=100А, 50А÷1200А Iном=1000А Энерготестер ПКЭ-А-С4 «3000А» 3А÷450А Iном=300А, 30А÷4500А Iном=3000А Энерготестер ПКЭ-А-С4 «10А + 3000А» 500мА÷15А Iном=10А, 3А÷450А Iном=300А, 30А÷4500А Iном=3000А Энерготестер ПКЭ-А-С4 «100А + 3000А» 5А÷150А Iном=100А, 3А÷450А Iном=300А, 30А÷4500А Iном=3000А Технические характеристики Энерготестера ПКЭ-А-С4:
Параметр Значение Номинальные значения измеряемых действующих значений переменного фазного (междуфазного) напряжения (Uн), В 6 В (10 В), 60 В (100 В), 240 В (415 В) Номинальные значения измеряемых действующих значений переменного тока (Iн), В (только для варианта комплектации с токовыми клещами) Номинальные значения измеряемых действующих значений переменного тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки (токоизмерительные клещи). Питание осуществляется через адаптер питания 100…264В, 50 ± 5 Гц
U = 12.6В, I = 0.8АДополнительная погрешность хода часов в рабочем диапазоне температур, не более, с/сут*град ± 0.05 Потребляемая мощность по цепи переменного тока, не более, ВА 10 (220Вх42мА) Потребляемая мощность по цепи постоянного тока (от адаптера питания), не более, ВА 8 (12.6Вх0.6А) Габаритные размеры (длина, ширина, высота), не более, мм 250х120х80 Степень защиты корпуса IP 40 Масса, не более, кг 1.0 Основные метрологические характеристики:
Измеряемые величины Диапазоны измерений Вид и пределы допускаемой основной погрешности измерений Примечание Среднеквадратическое значение напряжения переменного тока (U), В от 0,0 Uн до 1,5Uн Oтносительная, %
±[0,1 +0,01 (Uн/U-1 )]- Среднеквадратическое значение основной (первой)гармонической составляющей напряжения (U1), В от 0,0 Uн до 1,5Uн Oтносительная, %
±[0,2 +0,02 (Uн/U1-1 )]- Напряжение постоянного тока (UD), В от 0,0 Uн до 1,5Uн Oтносительная, %
±[0,2 +0,02 (Uн/UD-1 )]- Угол фазового сдвига между основными гармоническими составляющими входных напряжений, градус от 0 до 360 Aбсолютная, градус
±0,10,2Uн≤U≤1,5Uн Частота переменного тока [f1], Гц от 45 до 75 Aбсолютная, Гц
±0,010,1Uн≤U≤1,5Uн Отклонение частоты, Гц от - 5 до 25 Aбсолютная, Гц
±0,010,1Uн≤U≤1,5Uн Установившиеся отклонение напряжения, % от -100 до 40 Aбсолютная, %
±0,2- Коэффициент несимметрии напряжения по обратной последовательности и по нулевой последовательности, % от 0 до 50 Aбсолютная, %
±0,2- Суммарный коэффициент гармонических составляющих напряжения (коэффициент искажения синусоидальности кривой напряжения) [КU], % от 0 до 49,9 - 0,1Uн≤U≤1,5Uн Aбсолютная, %
±0,05КU < 1.0 Oтносительная, %
±5,0КU ≥ 1.0 Коэффициент гармонической составляющей порядка h напряжения, [КU(h)], % от 0 до 49,9 - h от 2 до 40
0,1Uн≤U≤1,5UнAбсолютная, %
±0,05КU(h) < 1.0 Oтносительная, %
±5,0КU(h) > 1.0 Напряжение прямой последователь-ности, нулевой последовательности и обратной последовательности, В от 0 ДО Uн Aбсолютная, В
±0,002 Uн- Длительность провала напряжения, с от 0,02 Aбсолютная, с
±0,02- Глубина провала напряжения, % от 10 до 100 Oтносительная, %
10,0- Коэффициент временного перенапряжения, отн. ед. от 1,10 до 7,99 Oтносительная, % 2,0 - Длительность временного перенапряжения, с от 0,01 Aбсолютная, с
±0,02- Кратковременная доза фликера, отн. ед. от 0,25 ДО 10 Oтносительная, %
5,0ΔU/U ≤ 20 %
при колебаниях напряжения имеющих форму меандраТекущее время - Aбсолютная, с/сут
±2,0При температуре от -20 до 55 °С Uн - номинальное напряжение прибора, определяемое выбранным диапазоном измерения напряжения из ряда 240 В и 10 В - для фазных напряжений и из ряда 415 В и 17 В - для межфазных напряжений Дополнительные метрологические характеристики:
Измеряемые величины Диапазоны измерений Вид и пределы допускаемой основной погрешности измерений Примечание Среднеквадратическое значение силы переменного тока [I], А от 0,05 Iн до 1,5 Iн Относительная, %
±[0,5+0,05(Iн/I-1)]*
±[1,0+0,05(Iн/I-1)] **- Среднеквадратическое значение основной (первой) гармонической составляющей тока [I1], А от 0,05 Iн до 1,5 Iн Относительная, %
±[0,5+0,05(Iн/I1-1)]*
±[1,0+0,05(Iн/I1-1)] **- Угол фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы, градус от 0 до 360 Aбсолютная, градус
±0,50,2 Iн≤ I ≤1,5 Iн 0,2Uн≤U≤ 1,5Uн Активная электрическая мощность (Р), Вт от 0,01 Рн до 1,8 Рн Oтносительная, % Pн=Qн= Sн= Uн-Iн
0,1Uн≤U≤1,2Uн
0,1 Iн≤ I ≤ 1,5 Iн±1,0 * ±2,0 ** KP = 1 ±2,0 * ±4,0 ** 0,5 ≤ |KP| < 1,0 ±[1,0+0,1(Рн/Р-1)] *
±[2,0+0,1 (Рн/Р-1)] **0,2 ≤ |KP| < 0,5 Реактивная электрическая мощность рассчитываемая методами:
- Геометрическим, [Q], вар,
- По основным гармоническим составляющим напряжения и тока, [Q1i], варот 0,01Qн до 1,8Qн Oтносительная, % 0,1 Uн≤U≤ 1,2 Uн
0,1 Iн ≤ I ≤ 1,5 Iн±1,0 * ±2,0 ** 0,5 ≤ |KRP| ≤ 1,0 ±2,0 * ±4,0 ** 0,25 ≤ |KRP| < 0,5 Полная электрическая мощность [S], В-А от 0,01 Sн до 1,8Sн Oтносительная, % 0,1Uн ≤ U ≤ 1,2Uн ±1,0 * ±2,0 ** 0,1 Iн ≤ I ≤ 1,5 Iн ±2,0 * ±4,0 ** 0,01 Iн ≤ I < 0,1 Iн Коэффициент мощности [КP] от минус 1,0 ДО 1,0 Aбсолютная
±0,02 * ±0,04 **0,1Uн≤U≤1,2Uн
0,1 Iн≤I≤1,5 IнСуммарный коэффициент гармонических составляющих тока (коэффициент искажения синусоидальности кривой тока) [K1], % от 0 до 49,9 - 0,1 Iн≤I≤1,5 Iн Aбсолютная, %
±0,05K1<1,0 Oтносительная, %
±5,0K1≥1,0 Коэффициент гармонической составляющей тока порядка h, [KI(h)], % от 0 до 49,9 - h от 2 до 40
0,1 Iн< I< 1,5 IнAбсолютная, %
±0,05KI(h)<1,0 Oтносительная, %
±5,0KI(h)>1,0 Среднеквадратическое значение силы тока прямой последовательности, нулевой последовательности и обратной последовательности, А от 0 до Iн Aбсолютная, А
±0,01 Iн * ±0,02 Iн **0,05Iн< I < 1,5Iн Активная мощность прямой последовательности, нулевой последовательности и обратной последовательности, Вт от 0,01Рн до 1,8Рн Aбсолютная, Вт
±0,01 Рн * ±0,02РН **0,1Uн< U < 1,2Uн
0,1 Iн < I < 1,51нПримечания:
Iн - Номинальные значения тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки (токоизмерительные клещи) из ряда 5 А, 10 А, 30 А, 50 А, 100 А, 300 А, 500 А, 1000 А, 3000 А, 5000 А
KRP = Q/S - коэффициент реактивной мощности
* - При использовании Прибора с токоизмерительными клещами класса точности 0,5
** - При использовании Прибора с токоизмерительными клещами класса точности 1,0
-
Комплект поставки Энерготестер ПКЭ-А-С4 базовый комплект
Стандартный комплект поставки независимо от модификации прибора
№ Наименование Количество 1 Прибор Энерготестер ПКЭ-А-С4 1 2 Адаптер питания Энерготестера ПКЭ с кабелем 220 В (Uвых = 12,6 В, Iвых = 0,8 А) 1 3 Программное обеспечение "Энергомониторинг" 1 4 Щупы тестерные (4 цвета) 1 5 Кабель низковольтный 1 6 Руководство по эксплуатации 1 7 Методика поверки 1 8 Методика выполнения измерений 1 9 Упаковка 1 10 Транспортировочный кейс-чемодан 1 11 Кабель для связи с ПК по USB 1 Комплект поставки в зависимости от модификации прибора
№ Наименование варианта Токовые клещи (Датчики), 3 штуки Iн=10А Iн=100А Iн=1000А Iн=30/300/
3000А1 Энерготестер ПКЭ-А-С4 «10А» + 2 Энерготестер ПКЭ-А-С4 «100А» + 3 Энерготестер ПКЭ-А-С4 «1000А» + 4 Энерготестер ПКЭ-А-С4 «10А + 1000А» + + 5 Энерготестер ПКЭ-А-С4 «10А +100А/1000А » + + 6 Энерготестер ПКЭ-А-С4 «10А + 100А» + + 7 Энерготестер ПКЭ-А-С4 «100А + 1000А» + + 8 Энерготестер ПКЭ-А-С4 «10А+100А+1000А » + + + 9 Энерготестер ПКЭ-А-С4 «3000А» + 10 Энерготестер ПКЭ-А-С4 «10А + 3000А» + + 11 Энерготестер ПКЭ-А-С4 «100А + 3000А» + + -
Дополнительная комплектация Энерготестер ПКЭ-А-С4 базовый комплект
-
Модификации Энерготестер ПКЭ-А-С4
-
Энерготестер ПКЭ-А-С4 "1000А", прибор для измерения показателей качества электрической энергии и электроэнергетических величин
Снят с производства
Замена: Энерготестер ПКЭ-А-А1 "1000А"Подобрать аналог
-
Энерготестер ПКЭ-А-С4 "100А", прибор для измерения показателей качества электрической энергии и электроэнергетических величин
Снят с производства
Замена: Энерготестер ПКЭ-А-А1 "100А"Подобрать аналог
-
Энерготестер ПКЭ-А-С4 "100А+1000А", прибор для измерения показателей качества электрической энергии и электроэнергетических величин
Снят с производства
Подобрать аналог
-
Энерготестер ПКЭ-А-С4 "100А+3000А", прибор для измерения показателей качества электрической энергии и электроэнергетических величин
Снят с производства
Подобрать аналог
-
Энерготестер ПКЭ-А-С4 "10А", прибор для измерения показателей качества электрической энергии и электроэнергетических величин
Снят с производства
Замена: Энерготестер ПКЭ-А-А1 "10А"Подобрать аналог
-
Энерготестер ПКЭ-А-С4 "10А+1000А", прибор для измерения показателей качества электрической энергии и электроэнергетических величин
Снят с производства
Подобрать аналог
-
Энерготестер ПКЭ-А-С4 "10А+100А", прибор для измерения показателей качества электрической энергии и электроэнергетических величин
Снят с производства
Замена: Энерготестер ПКЭ-А-А1 "10А+100А"Подобрать аналог
-
Энерготестер ПКЭ-А-С4 "10А+100А+1000А", прибор для измерения показателей качества электрической энергии и электроэнергетических величин
Снят с производства
Подобрать аналог
-
Энерготестер ПКЭ-А-С4 "10А+100А/1000А", прибор для измерения показателей качества электрической энергии и электроэнергетических величин
Снят с производства
Подобрать аналог
-
Энерготестер ПКЭ-А-С4 "10А+3000А", прибор для измерения показателей качества электрической энергии и электроэнергетических величин
Снят с производства
Подобрать аналог
-
Энерготестер ПКЭ-А-С4 "3000А", прибор для измерения показателей качества электрической энергии и электроэнергетических величин
Снят с производства
Замена: Энерготестер ПКЭ-А-А1 "3000А"Подобрать аналог
-
Энерготестер ПКЭ-А-С4 базовый комплект, прибор для измерения показателей качества электрической энергии и электроэнергетических величин
Снят с производства
Подобрать аналог
вы сейчас просматриваете
-
-
Рекомендуемые замены Энерготестер ПКЭ-А-С4 базовый комплект
-
Файлы для Энерготестер ПКЭ-А-С4 базовый комплект
Файлы для Энерготестер ПКЭ-А-С4 базовый комплект
