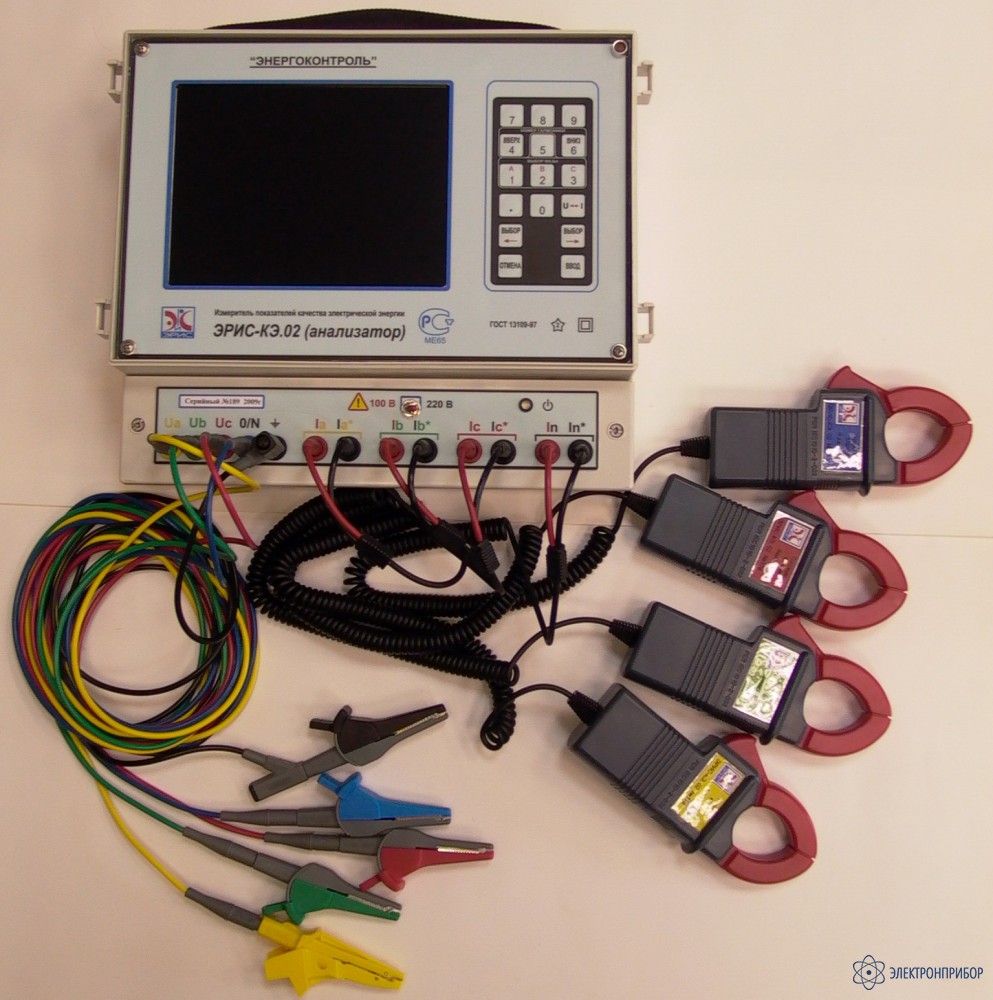

ЭРИС-КЭ.02 — переносной прибор для анализа показателей качества электроэнергии
Код товара: 20362-
Назначение прибора ЭРИС-КЭ.02:
Переносной прибор для анализа показателей качества электроэнергии ЭРИС-КЭ.02 предназначен для регистрации показателей качества электрической энергии (ПКЭ) в трехфазных (трех, четырех и пятипроводных) электрических сетях общего назначения. Ориентирован на работу в переносном режиме.
ЭРИС-КЭ.02 фиксирует все основные показатели качества электроэнергии одновременно по всем 3-м фазам и нулевому проводу (в случае анализа пятипроводной сети), установленные ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения общего назначения» в соответствии с требованиями данного ГОСТа, в том числе:
- отклонение частоты;
- отклонения напряжения;
- коэффициент искажения синусоидальности кривой напряжения;
- коэффициент n-й гармонической составляющей напряжения;
- коэффициент несимметрии напряжения по обратной последовательности;
- коэффициент несимметрии напряжения по нулевой последовательности;
- длительность провала напряжения;
- размах изменения напряжения (колебания напряжения);
- доза фликера;
- импульсное напряжение;
- коэффициент временного перенапряжения.
Первые шесть ПКЭ проверяются на их соответствие требованиям ГОСТ 13109-97 по двум критериям. Качество электрической энергии считают соответствующим требованиям настоящего стандарта, если:
- все измеренные за каждый интервал осреднения в течение установленного периода времени (24 ч.) значения анализируемого показателя находятся в интервале, ограниченном предельно допустимыми значениями, а не менее 95% измеренных за этот же период времени значений анализируемого показателя находится в интервале, ограниченном нормально допустимыми значениями;
- суммарная продолжительности времени выхода измеренных значений анализируемого показателя в течение установленного периода времени (24 ч.) за нормально и предельно допустимые пределы ( Т1 и Т2 ) не превышает установленных ГОСТом значений.
Остальные ПКЭ проверяются в соответствии с индивидуальными требованиями ГОСТа для каждого из этих показателей.
Дополнительно измеряются активные и реактивные мощности по всем 40 гармоникам (включая первую, основную – 50 Гц) с учетом направления их протекания. Регистрируются графики изменения этих мощностей во времени.
Кроме того, предусмотрены следующие функциональные возможности, выполняемые параллельно с регистрацией ПКЭ и измерением мощностей:
- режим «цифрового осциллографа», предназначенный для фиксации кривых мгновенных значений токов и напряжений на интервале до 50 периодов основной частоты 50 Гц при возникновении аварийных и переходных режимов в сети (в том числе и импульсов напряжения);
- регистрация графиков действующих значение напряжений за каждый период основной частоты на интервале до 60 секунд при возникновении провалов напряжения или перенапряжений;
- регистрация графиков минутных значений отклонения напряжения в сети на интервале 1 месяц;
- режим измерения электрической энергии, позволяющий определять величину прошедшей через прибор электроэнергии за определенный интервал времени с точностью 2% (данный режим предназначен для осуществления возможности оперативной проверки систем учета электроэнергии непосредственно на объектах без их предварительного отключения и демонтажа).
Отображение результатов измерений осуществляется на цветном графическом дисплее прибора ЭРИС-КЭ.02. Его управление реализовано с помощью клавиатуры 4 * 4 = 16 клавиш. Для удобства пользования комплектуется сервисным программным обеспечением на ПЭВМ для отображения в удобном виде результатов измерений и их анализа, а также для задания уставок и настроек самого прибора. Стыковка с ПЭВМ выполнена на основе использования USB Flash, которыми комплектуется каждый прибор.
Для подключения напряжения прибор ЭРИС-КЭ.02 комплектуется четырьмя стандартными соединительными изолированными проводами со специальными зажимами («крокодилами») на концах. Токовые цепи подключаются с помощью четырех, поставляемых в комплекте, разъемных трансформаторов тока («токоизмерительных клещей») с соединительными проводами для присоединения к прибору. Их диапазон измерений составляет от 5 до 160 А. При необходимости измерения первичных токов более 160 А, прибор может, по желанию заказчика, комплектоваться дополнительными разъемными измерительными трансформаторами тока с диапазонами измерения от 500 до 2000 А.
С целью упрощения правильного подключения прибора на объекте измерения предусмотрен специальный режим автоматизированной фазировки.
Энергонезависимая память позволяет хранить все результаты измерений и расчетов от 2-х месяцев до 2-х лет, в зависимости от степени подробности этих данных.
Прибор ЭРИС-КЭ.02 содержит встроенный независимый источник питания, позволяющий ему оставаться (функционировать) в рабочем состоянии до нескольких часов при исчезновении напряжения питания.
Прибор ЭРИС-КЭ.02 рассчитан на нормальную работу при температуре окружающей среды от – 30 °С до + 40 °С. Поставляется в специальной сумке для его переноса и хранения.
Имеется модификация прибора ЭРИС-КЭ.02, позволяющая использовать его вместе с специализированным источником питания для проведения испытаний бытовых электроприборов, электрических инструментов, бытовой радиоэлектронной аппаратуры, компьютерной и офисной техники, светового оборудования и других технических средств на соответствие требованиям к уровню гармонических составляющих тока, потребляемого из сети электропитания и колебаний напряжения и фликера, вызываемых техническими средствами, установленным в ГОСТ Р 51317.3.2-99 (МЭК 61000-3-2-95), ГОСТ Р 51317.3.3-99 (МЭК 61000-3-3-94).
-
Комплект поставки ЭРИС-КЭ.02
№ Наименование Количество 1. Измеритель ЭРИС-КЭ.02 1 2. Руководство по эксплуатации 1 3. Паспорт 1 4. Свидетельство о поверке 1 5. Сертификат об утверждении средств измерений (копия) 1 6. Компакт-диск с программным обеспечением 1 7. USB диск 1 8. Клещи токоизмерительные 4
