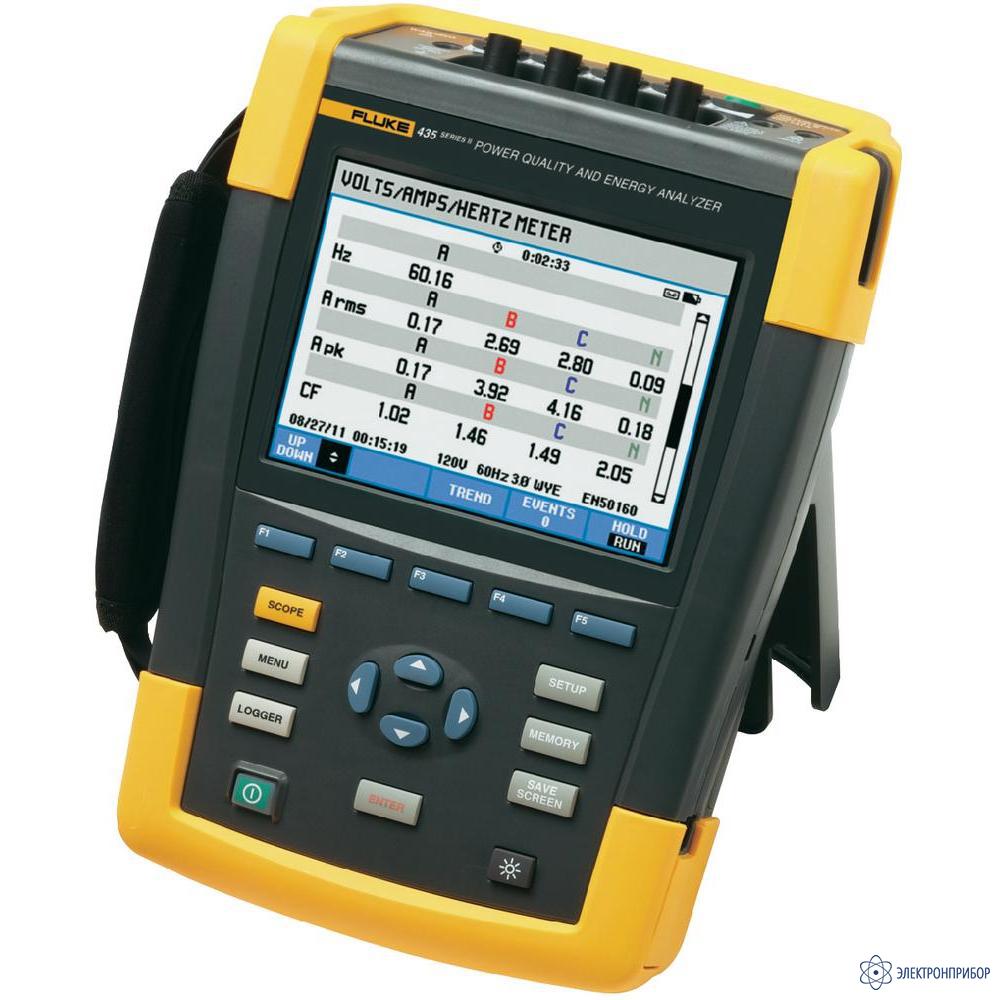

Fluke 435 — анализатор качества электроэнергии для трехфазной сети

Код товара: 25124
  • 42445-09

    Назначение анализатора Fluke 435:

    Полноценный прибор для диагностики трехфазных сетей: измеряет практически все параметры электросети: напряжение, ток, частоту, мощность, потребляемую мощность, дисбаланс и фликер, гармоники и интергармоники. Отслеживает и фиксирует такие события, как скачки и спады напряжения, переходные процессы в сети и броски пускового тока, перебои и резкие изменения напряжения. В комплекте 4 шт. токовых клещей i430-Flex-4pk.

    Особенности анализаторов Fluke 430 серии:

    • Функция AutoTrend автоматически в режиме реального времени строит графики по результатам текущих измерений по каждой фазе и нейтрали и сохраняет графики в памяти прибора. Позволяет в фоновом режиме, не прерывая процесса записи результатов измерений, анализировать графики при помощи курсоров и режима масштабирования (zoom).
    • Функция мониторинга (System-Monitor) помогает непрерывно отслеживать характеристики систем энергопитания, а так же диагностировать проблемы в них, в том числе перемежающиеся неисправности. Проверяет соответствие текущих параметров питающей сети требованиям европейских стандартов EN50160 или любым пределам, задаваемым пользователем. В случае превышения любым из параметров заданных пределов, это значение записывается с меткой реального времени в таблицу и отображается в графическом виде.
    • Четыре канала: одновременно измеряются напряжение и ток на всех трех фазах и нейтрали. Прибор позволяет не только отслеживать и измерять перекос фаз, но и отображать его на фазовой диаграмме.
    • Автоматическое отображение переходных процессов: в случае обнаружения скачка / спада напряжения, отключения тока, а также искажения формы сигнала в любой фазе прибор автоматически фиксирует это событие, продолжительность и время его наступления. В память прибора может быть записано до 40 событий длительностью от 5 мкс в автоматическом режиме.
    • Режим "Управляющие сигналы сети" может использоваться для анализа уровня дистанционных управляющих сигналов, которые часто подаются через энергораспределительные системы.
    • Режим регистратора событий позволяет хранить многочисленные показания в длительной памяти с большим разрешением.
    • Надежный, прочный портативный инструмент оснащен NiMH аккумуляторной батареей, обеспечивающий автономную работу в течение более 7 часов. Удобное и понятное управление функциями меню облегчает работу с прибором.
    • Расширенные возможности анализа данных. Курсорные измерения и функция Zoom могут применяться как в реальном времени во время проведения диагностики сети, так и при обработке сохраненных результатов измерений. Результаты измерений также могут быть выгружены на персональный компьютер для последующей обработки и анализа при помощи программного обеспечения FlukeView (для модели Fluke 434 и Fluke 435 ПО включено в комплект поставки).
    • Изготовлен в соответствии требованиям стандарта безопасности IEC 61000-4-30 и EN< 61010-1 кат. IV 600 В / кат. III 1000 В.

  • Выбор модели по функциональным возможностям:

    Функциональные возможности Fluke 435 Fluke 434
    Система электропитания Трехфазная
    Входы 4 входа для измерения тока, 4 входа для измерения напряжения (3 фазы и нейтраль) и 1 «земля»
    Измерения
    В действ.знач., А действ.знач., Гц, активная мощность (Ватт), полная мощность (ВА), реактивная мощность (ВАР), коэф. мощности (PF), Cos j (DPF), пик-фактор
    Гармоники и THD (В, А, Вт), К-фактор
    Интергармоники
    КВт·ч, КВАР·ч (прямая и обратная), КВА·ч, расход электроэнергии
    Фликер (Plt, Pst, PF5)
    Дисбаланс
    Управляющие сигналы в сети электропитания -
    Запись показаний / Авто-построение графиков
    Регистратор событий -
    Функция мониторинга
    Графическое отображение формы сигнала / Фазовые диаграммы
    Спады и повышения (от ½ периода)
    Регистрация переходных процессов
    Скачок пускового тока
    Память (экраны / данные) 50 / 10 50 / 10
    Программное обеспечение Power Log -
    Соответствие Европейским стандартам безопасности EN61010 Кат. IV 600 В / Кат. III 1000 В
    Аккумуляторная батарея до 7 часов

    Общие характеристики анализатора Fluke 435:

    Параметр Значения
    Диапазон рабочих температур 0 ºC … +50 ºC
    Температура хранения -20 ºC … +60 ºC
    Максимальная высота над уровнем моря 3000 м
    Автономное питание Аккумуляторная батарея NiMH
    Время работы: > 7 часов
    Время зарядки: 4 часа
    Соответствие стандартам безопасности EN 61010-1 кат. IV 600 В / кат. III 1000 В
    Геометрические размеры 256 x 169 x 64 мм
    Вес 2 кг

    Электрические характеристики анализатора Fluke 435:

    Входы Количество: 4 входа для измерения тока, 4 входа для измерения напряжения (3 фазы и нейтраль) и 1 «земля».

    Максимальное напряжение1000 В (действующее значение), 6 кВ - пик

    Макс. частота опроса 2х105 отсчетов в секунду по каждому каналу одновременно
    Напряжение Действ. значение (AC + DC)
    Диапазон измерений: 0 ... 20 кА
    Точность: ±1% ± 5 ед.мл.разр.
    Пиковое значение
    Диапазон измерений: 0 ... 5.5 кА
    Точность: 5%
    К - фактор (Crest factor)
    Диапазон измерений: 1...10
    Точность: ±5%
    Сила тока Действ. значение (AC + DC)
    Диапазон измерений: 0 ... 20 кА
    Точность:±1% ± 5 ед.мл.разр.
    Пиковое значение
    Диапазон измерений: 0 ... 5.5 кА
    Точность: 5%
    К - фактор (Crest factor)
    Диапазон измерений: 1 ... 10
    Точность: ±5%
    Частота 2 Номинальное значение: 50 Гц
    Диапазон измерений: 42.50 ... 57.50 Гц
    Точность: ±0.1% ± 5 ед.мл.разр.
    Спады и повышения Действ. значение напряжения (AC + DC) ³
    Диапазон измерений: 0.0% … 100% от номинального значения
    Точность: ±1% от номинального значения
    Действ. значение тока (AC + DC) ³
    Диапазон измерений: 0 … 20 кА
    Точность: ±1% ± 5 ед.мл.разр.
    Гармоники Число гармоник (интергармоник) (n)
    Диапазон измерений: Постоянный ток, 1..50; (Выкл., 1..49) считая относительно основной гармоники
    Действ. значение напряжения
    Диапазон измерений: 0.0 … 1000 В
    Точность: ±5% ± 2 ед.мл.разр.
    Действ. значение тока
    Диапазон измерений: 0.0 … 4000 мВ x коэффициент пропорциональности токоизмерительных клещей
    Точность: ±5% ± 5 ед.мл.разр.
    Мощность
    Диапазон измерений: В зависимости от коэффициента пропорциональности токоизмерительных клещей
    Точность: ±5% ± n x 2% показаний, ± 10 ед.мл.разр.
    Постоянное напряжение
    Диапазон измерений: 0.0 … 1000 В
    Точность: ±5% ± 10 ед.мл.разр.
    Суммарное гармоническое искажение (THD)
    Диапазон измерений: 0.0 … 100.0%
    Точность: ±2.5%
    Частота
    Диапазон измерений: 0 … 3500 Гц
    Точность: ± 1 Гц
    Фазовый угол
    Диапазон измерений: -360º ... +360º
    Точность: ± n × 1.5º
    Мощностные характеристики и расход электроэнергии Активная мощность (Ватт), Полная мощность (ВА), Реактивная мощность (ВАР)
    Диапазон измерений: 1.0 … 20.00 МВА¹
    Точность: ±1.5% ± 10 ед.мл.разр.
    КВт·ч, КВА·ч, КВАР·ч
    Диапазон измерений: 00.00 …200.0 ГВА·ч¹
    Точность: ± 1.5% ± 10 ед.мл.разр.
    Коэф. мощности (PF) / Cos Ф / Коэффициент реактивной мощности (DPF)
    Диапазон измерений: 0…1
    Точность: ± 0.03
    Фликер Кратковременные Pst и Pst (1 мин.) и Длительная (Plt) дозы фликера
    Диапазон измерений: 0.00 … 20.00
    Точность:±5%
    Дисбаланс Напряжение
    Диапазон измерений: ±6000 В (Transient Capture)
    Точность: ±2.5% от действ. значения напряжения
    Min ширина распознаваемого импульса 5 мкс (частота опросов 2*105 отсчетов в секунду)
    Регистрация переходных процессов Напряжение
    Диапазон измерений: ±6000 В
    Точность: ±2.5% от действ. значения напряжения
    Min ширина распознаваемого импульса 5 мкс (частота опросов 2*105 отсчетов в секунду)
    Скачок пускового тока Действ. значение тока (AC+DC)
    Диапазон измерений: 0.000 … 20.00 кА
    Точность: ±1% измерений ± 5 ед.мл.разр.
    Режим записи показаний Частота опроса: до 100 отсчетов в секунду по каждому каналу
    Память: до 3600 отсчетов. В каждом отсчете: min, max и среднее значение параметра.
    Время записи: до 450 дней
    Масштаб: Возможность масштабирования по оси времени до 12x
    Память Экраны: 50
    Группы данных, полученные за 1 отсчет: 10

    Примечания:

    1. В зависимости от коэффициента токовых клещей.
    2. Номинальная частота 60 Гц в соответствии со стандартом IEC 61000-4-30.
    3. Значение, измеренное за 1 цикл, начиная от нулевой точки эпюры по основной частоте, и обновляемое каждые полцикла.

  • Комплект поставки Fluke 435

    № Наименование Количество
    1. Прибор 1
    2. C435 Жесткий водостойкий чехол с роликами 1
    3. Токоизмерительные клещи, i430-Flex-4pk, CAT IV 600 V 4
    4. 5 тестовых проводов, 4 черных, 1 зеленый 1
    5. Заменитель зарядного устройства, BC430 1
    6. Программное обеспечение SW43W FlukeView 1
    7. Программа Power Log 1
    8. Оптический кабель USB, OC4USB 1
    9. WC100: комплект цветных наклеек по национальным стандартам 1
    10. Ознакомительное руководство (печатное) 1
    11. Руководство пользователя (на компакт-диске) 1
