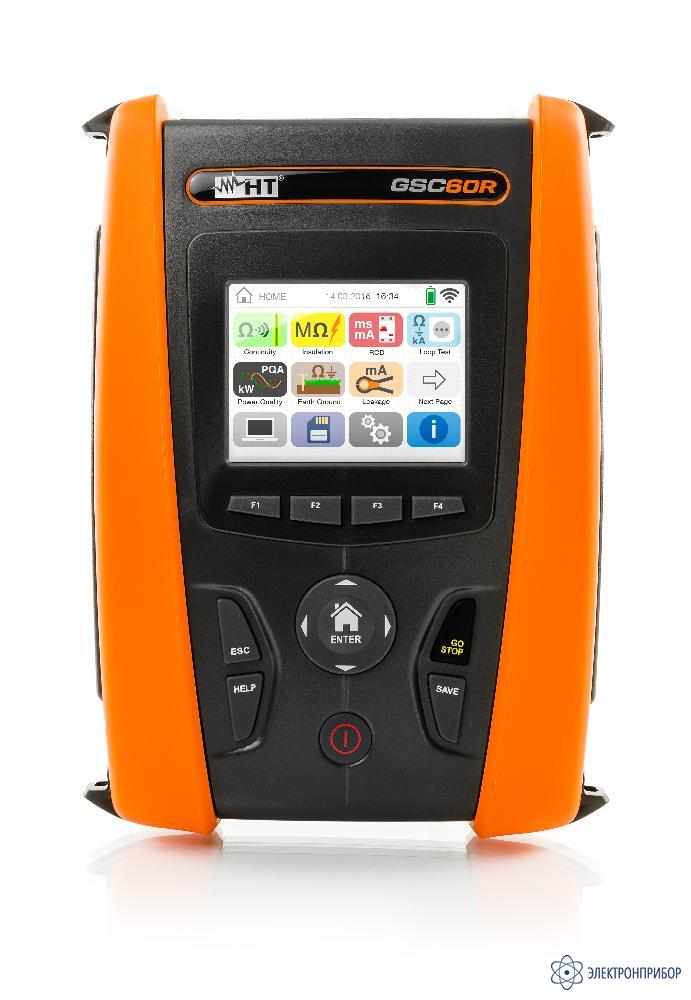

GSC60R — измеритель параметров электрических сетей

Код товара: 44411
  • 72672-18

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      72672-18 до 27.09.2029

    • Производитель

      HT Italia, Италия

    Сертификаты

    Особенности измерителя параметров электрических сетей GSC60R:

    • Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (200 мА);
    • Измерение тока и напряжения (RMS), частоты, мощности (активной, реактивной, полной) и коэффициента мощности;
    • Измерение энергии (активной и реактивной);
    • Измерение параметров УЗО (АС, А, B – общего, селективного типа и с задержкой), максимальный тестовый ток 10 А (опция): расширенный цикл тестирования автоматов защиты, выключателей, предохранителей и калибровка токоведущих проводников;
    • Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н», «Ф-З»;
    • Измерение сопротивления изоляции (50, 100, 250, 500, 1000 В);
    • Измерение сопротивления заземления и проводимости грунта;
    • Определение правильности подключения и порядка чередования фаз;
    • Детектирование и регистрация аномалий напряжения (выбросы, провалы перенапряжения, импульсы) с разрешением 10 мс;
    • Определение несинусоидальности формы напряжения и тока, измерение гармонических составляющих (до 49-й гармоники);
    • Измерение и запись тока утечки, температуры и влажности, освещенности (опционально);
    • Запись 632 показателей качества электроэнергии (ПКЭ) и параметров электросети на максимальном интервале >2-х месяцев;
    • Интервалы усреднения при регистрации : 2 сек, 5 сек,10 сек, 30 сек, 1 мин, 2 мин, 5 мин, 10 мин,15 мин, 30 мин;
    • Анализ и запись в облачное хранилище ПКЭ с помощью планшета или смартфона в реальном времени;
    • Приложение HTANALYSIS™ позволяет отображать все входные сигналы, гармоники, векторные диаграммы, а также производные функции на всех фазах;
    • Внутренняя память регистратора 8 МБ, сохранение результатов тестирования (999 ячеек);
    • Интерфейс WIFI и USB (опто-развязанный);
    • Сенсорный цветной графический ЖК-дисплей (320 х 240);
    • Батарейное или аккумуляторное питание (+ сетевой адаптер).

  • Технические характеристики измерителя параметров электрических сетей GSC60R:

    Параметр Значение
    В РЕЖИМЕ ИЗМЕРЕНИЙ ПАРАМЕТРОВ ЭЛЕКРОБЕЗОПАСНОСТИ 1Ф И 3Ф СИСТЕМ ЭНЕРГОСНАБЖЕНИЯ
    Напряжение (тест УЗО, петли, чередование фаз)
    Диапазон измерений 15 В ....460 В
    Разрешение 1 В
    Погрешность ± (3,0 % + 2 ед.сч.)
    Чередование фаз индикация
    Частота напряжения
    Основная гармоника 47,0 ....63,6 Гц
    Разрешение 0,1 Гц
    Погрешность ± (0,1 % + 1 ед.сч.)
    Измерение целостности защитных проводников
    Максимальное напряжение теста От 4 до 12 В, постоянное (без нагрузки)
    Тестовый ток > 0,2 А, постоянный ток, для сопротивления < 5 Ом
    Разрешение 1 мА
    Диапазон измерений 0,01 ... 1 9,99 Ом 0,01 Ом
    Разрешение 2 0, 0 ... 99,9 Ом 0,1 Ом
    Погрешность измерения ± (5,0 % + 3 ед.сч.)
    Измерение силы тока в слаботочных цепях (предел 25/ 50 В)
    Диапазон измерений 0,1 ... 0,9 мА 1 ... 999 мА
    Разрешение 0,1 мА 1 мА
    Погрешность измерения ± (5,0 % + 1 ед.сч.) ± (5,0 % + 3 ед.сч.)
    Проверка времени отключения УЗО
    Тестовый ток (Iтест) 10/ 30/ 100/ 300/ 500/ 650/ 1000 мА
    Типы тестируемых УЗО АС, А, В, стандартное (G), селективное (S) и с задержкой (УЗО для систем заземления сети TT/ TN/ IT-типа)
    Режимы тестирования УЗО (½, 1, 2, 5) х Iтест, автоматический и дискретное нар астание тока отключения (Ramp)
    Время отключения, мс 1...999 для (½, 1) х Iтест
    1...200 (G-типа) и 1...250 ( S - типа) для 2 х Iтест
    1...50 (G-типа) и 1...150 ( S - типа) для 5 х Iтест
    1...310 (G-типа) в режиме Ramp
    Задержка отключения, мс 1...999 для (½, 1) х Iтест
    Ра зрешение 1 мс
    Погрешность измерения ± (2 % + 2 ед.сч.)
    Проверка дифференциального тока отключения УЗО
    Измерение тока отключения Погрешность:
    Нижн./ верх. граница допуска
    (I∆N = 10 мА) A, АС-тип (0,3...1,1) х I∆N - 0%/ +10% I∆N
    (10 мА ≤ I∆N ≤ 650 мА) A, АС-тип (0,3...1,1) х I∆N - 0%/ +5% I∆N
    (30 мА ≤ I∆N ≤ 100 мА) В-тип (0,3...1,1) х I∆N - 0 %/ +5% I∆N
    Разрешение 0,1 х I∆N
    Проверка времени отключения УЗО (до 10 А, опция RCDX 10)
    Тестовый ток (Iтест) 10/ 30/ 100/ 300/ 500/ 650/ 1000 мА
    Типы тестируемы х УЗО АС, А, В, стандартное (G), селективное (S) и с задержкой (УЗО для систем заземления сети TT/ TN/ IT-типа)
    Режимы тестирования УЗО ( ½, 1, 2, 5) х Iтест, автоматический и дискретное нарастание тока отключения (Ramp)
    Время отключения, мс 1...999 для (½, 1) х Iтест
    1...200 (G-типа) и 1...250 (S-типа) для 2 х Iтест
    1...50 (G-типа) и 1...150 (S-типа) для 5 х Iтест
    1...310 (G-типа) в режиме Ramp
    Задержка отключения, мс 1...999 для (½, 1) х Iтест
    Разрешение 1 мс
    Погрешность измерения ± (2 % + 2 ед.сч.)
    Проверка дифференциального тока отключения УЗО (до 10 А, опция RCDX 10)
    Измерение тока отключения Погрешность:
    Нижн./ верх. граница допуска
    (300 мА ≤ I∆N ≤ 6,5 А) A, АС-тип (0,3...1,1) х I∆N - 0%/ +10% I∆N
    (300 мА ≤ I∆N ≤ 1 А) В-тип (0,3...1,1) х I∆N - 0%/ +10% I∆N
    Разрешение 0,1 х I∆N
    Измерение сопротивления изоляции
    Тестовое напряжение 50/ 100/ 250/ 500/ 1000 В, постоянное
    Диапазон измерений 0,01 ... 49,9 МОм / 50 В;
    0,01...99,9 МОм / 100 В;
    0,01 ... 99,9 МОм / 250 В;
    0,01...499 МОм / 500 В;
    0,01...999 МОм / 1000 В    		 50 ... 99,9 М Ом / 50 В; 100...199,9 МОм / 100 В;
    100 ... 499,9 МОм / 250 В; 500...999 МОм / 500 В;
    1000...1999 МОм / 1000 В
    Погрешность измерения ± (2 % + 2 ед.сч.) ± (5 % + 2 ед.сч.)
    Измерение напряжения прикосновения (UП)
    Предел измерений (Uп lim) 25, 50 В
    Диапазон измерений 0... 2 х Uп lim В (тест УЗО и измерение сопротивления заземления);
    0 ... 99,9 В (для ТТ и TN систем);
    100 ... 999 В (для TN систем)
    Разрешение 0,1 В
    Погрешность измерения 0%...(5,0 % + 3 В)
    Измерение полного сопротивления заземления (без отключения УЗО)
    Глухозаземленная нейтраль Изолированная нейтраль
    Диапазон измерений, Ом 0,01 - 9,99 10,0 - 199,9 200 - 1999 1...1999
    Разрешение 0,01 Ом 0,1 Ом 1 Ом 1 Ом
    Погрешность измерения 0%...(5,0 % + 0,1 / 1 / 3 Ом) 0%...(5,0 % + 3 ед.сч.)
    Схема измерения 4-х проводная
    Измерение сопротивления контура заземления (с дополнительными штырями)
    Диапазон измерений 0,01...9,99 Ом 10,0...99,9 Ом 100...999 Ом 1,00...49,99 кОм
    Разрешение 0,01 ОМ 0,1 Ом 1 Ом 0,01 кОм
    Погрешность измерения ± (5 % + 3 ед.сч.)
    Схема измерения 2-х или 3-х проводна
    Тестовый ток/ напряжение до 10 мА/ до 20 В ср.кв. (77,5 Гц)
    Измерение сопротивления цепи «ФАЗА-ФАЗА», «ФАЗА-НЕЙТРАЛЬ», «ФАЗА-ЗЕМЛЯ»
    Диапазон измерений 0,01 ... 9,9 Ом 10 ... 199,9 Ом
    Разрешение 0,01 Ом 0,1 Ом
    Погрешность ± (5,0 % +3 ед.сч.)
    Чередование фаз (1 - проводный метод)
    Напряжение 100...265 В (фаза-нейтраль, фаза-земля)
    Частота 50/ 60 Гц
    Измерение проводимости грунта  (Р)
    Диапазон измерений 0,06...10...100...1000 Ом*м/ 1...10...100...1000 кОм*м/ 1...3,14 Мом*м
    Разрешение 0,01...0,1...1... Ом*м/ 0,01...0,1...1 кОм*м/ 0,01 МОм*м
    Погрешность измерения ± (5,0 % +3 ед.сч.)
    Схема измерения 4-х проводная (разнос штырей до 10 м)
    Тестовый ток/ напряжение до 10 мА / до 20 В ср.кв. (77,5 Гц)
    В РЕЖИМЕ ИЗМЕРЕНИЙ И АНАЛИЗА КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ 1Ф И 3Ф ЭЛЕКТРОСЕТЕЙ
    Напряжение
    Диапазон измерений 15 ... 380 В (фаза - нейтраль)/ 15 ... 660 В (фаза - фаза)
    Разрешение 0,1 В
    Погрешность ± (1 % + 1 ед.сч.)
    Провалы напряжения и перенапряжения
    Диапазон измерений (ручной выбор) 15 ... 380 В 15 ... 660 В
    Разрешение 0,2 В
    Погрешность измерения напряжения ± (1,0 % + 2 ед.сч.)
    Интервал между выборками 10 мс (за полупериод f =50 Гц)
    Погрешность измерения ± 20 мс
    Ток (TRMS)
    Диапазон измерений (внеш. пр еобразователь) 0,5 ... 10... 300... 3000 А (в зависимости от установленного диапазона)
    Погрешность измерения ± (1 % + 3 ед.сч.)
    Разрешение 0,01...0,1...1 А (в зависимости от установленного диапазона)
    Измерение активной мощности
    Диапазон измерений 0...9,999 кВт 0...99,99 кВт 0...999,9 кВт 0...9999,9 кВт
    Разрешение 0,001 кВт 0,01 кВт 0,1 кВт 1 кВт
    Измерение реактивной мощности
    Диапазон измерений 0...9,999 кВАР 0...99,99 кВАР 0...999,9 кВАР 0...9999,9 кВАР
    Разрешение 0,001 кВАР 0,0 1 кВАР 0,1 кВАР 1 кВАР
    Измерение полной мощности
    Диапазон измерений 0...9,999 кВА 0...99,99 кВА 0...999,9 кВА 0...9999,9 кВА
    Разрешение 0,001 кВА 0,01 кВА 0,1 кВА 1 кВА
    Погрешность измерения ± (2 % + 7 ед. счета + погрешность преобразователя)
    Измерение коэффициента мощности (COS φ)
    Диапазон измерений 0,70c ...1,00...0,70i
    (с – емкостной/ i – индуктивный характер нагрузки)
    Разрешение 0,01
    Погрешность измерения (град.) ± (2 % + 3 ед.сч.)
    Гармоники (напряжение и ток)
    Диапазон измерений от 0 (DC) до 49-й гармоники
    Погрешность измерения ± (5% + 5 ед. сч.)
    Разрешение 0,1 %
    В РЕЖИМЕ ДОПОЛНИТЕЛЬНЫХ ИЗМЕРЕНИЙ С ВНЕШНИМИ ДАТЧИКАМИ (ОПЦИИ)
    Измерение температуры
    Пределы измерений - 20...+80 °C
    Разрешение 0,1 °C
    Измерение влажности
    Пределы измерений 0...100 %
    Разрешение 0,1 %
    Измерение освещенности
    Пределы измерений 0,001...20 Лкс 0,1...2000 Лкс 1...20 кЛкс
    Разрешение 0,001...0, 02 Лкс 0,1...2 Лкс 1...20 Лкс
    Выход постоянного напряжения
    Диапазон 0,1 мВ...1 В (соответствует пределам измерений)
    Разрешение 0,1 мВ
    Общие данные
    Дисплей Сенсорный ЖК дисплей, 72 х 53 мм, разрешение 320 х 240 точек
    Внутренняя память 999 тестов
    Длина записи 8 МБ (без возможности увеличения)
    Интерфейс WiFi, USB
    Условия эксплуатации 0 °C... 40 °C, отн. влажность < 80 %
    Напряжение питания 1,5 В х 6 (тип АА), либо аккумуляторы 1,2 В х 6 (тип АА), внешнее зарядное устройство 100...240 В, 50/ 60 Гц
    Ресурс батарей До 500 тестов/ до 6 часов записи
    Габаритные размеры 225 х 165 х 75 мм
    Исполнение МЭК 61010-1, МЭК 61010-031, МЭК 61010-2-032 кат. IV ~300 В (ф-з), кат. III ~350 В (ф-з), до 600 В максимально между входами
    Масса 1,2 кг

  • Комплект поставки GSC60R

    № Наименование Количество
    1 Измеритель параметров электрических сетей GSC60R 1
    2 Гибкая 3 ф токовая петля d 174 мм (5-3000 А) 4
    3 2-х проводный кабель переходник-штепсель 1
    4 3-х проводный кабель переходник-штепсель 1
    5 Измерительный провод «банан-банан» 2 м 4
    6 Зажим «крокодил» 4
    7 Измерительный щуп 3
    8 Измерительный провод 4
    9 Штырь заземления 4
    10 Тестовый кабель с щупом для удаленного запуска теста 1
    11 ПО управления 1
    12 Оптический кабель USB 1
    13 Сетевой адаптер 1
    14 Транспортная сумка 1
    15 Аккумуляторы 1,2 В 6
    16 Комплект для переноски на плече 1
    17 Стилус 1
    18 Руководство по эксплуатации 1
