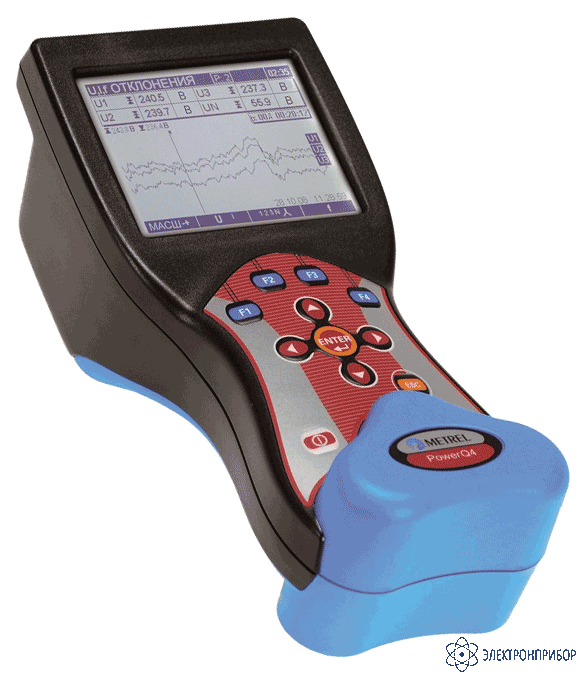

MI 2792 PowerQ4 — трёхфазный анализатор качества электроэнергии
Код товара: 26710-
-
Гарантия
3 года
-
Госреестр СИ РФ
48978-12
-
Производитель
Назначение анализатора MI 2792:
MI 2792 PowerQ4 Plus - современный портативный прибор, который способен выявить практически все процессы, негативно влияющие на качество электрической энергии.
MI 2792 является прибором универсального применения: благодаря небольшому весу, прочной конструкции, большому высокоинформативному экрану он может использоваться для оперативного контроля, а возможность организации удаленного доступа с помощью опционального GPRS-модема и большой объем памяти позволяют применять его и для стационарной регистрации.
Функции анализатора MI 2792:
- Измерение напряжения (TRMS, пиковые значения, пик-фактор) на 4 входах напряжения;
- Измерение силы тока (TRMS, пиковые значения, пик-фактор) на 4 токовых входах;
- Измерение мощности (полной, активной, реактивной);
- Измерение коэффициента мощности cosφ;
- Измерение коэффициентов несимметрии и фликера;
- Измерение коэффициента искажения синусоидальности кривых тока и напряжения THD и коэффициентов гармонических составляющих (до 50-й гармоники);
- Измерение интергармоник;
- Измерение энергии (активной, реактивной, генерируемой, потребляемой);
- Регистрация особых событий напряжения: провалов, прерываний, перенапряжений;
- Регистрация пускового тока;
- Функция осциллографа, возможность записи формы сигнала;
- Регистрация переходных процессов;
- Измерение температуры.
Отличительные особенности анализатора MI 2792:
- Соответствие ГОСТ Р 51317.4.30 (МЭК 6100-4-30) и ГОСТ Р 51317.4.7 (МЭК 6100-4-70).
- Одновременное 8-канальное 16-битное АЦ-преобразование для минимизации фазовой погрешности;
- 4-квадрантное измерение;
- Одновременный контроль 524 параметров;
- Построение фазной диаграммы и диаграммы несимметрии на экране прибора;
- Встроенная память объемом 8 Мб позволяет вести регистрацию в течение нескольких недель;
- Возможность задания до 10 уставок, на основании любого сигнала, регистрируемого прибором;
- Просмотр записанных данных без остановки регистрации;
- Русифицированное ПО Power View, поставляемое вместе с прибором, дает возможность быстро и эффективно обрабатывать результаты измерений;
- Удаленный доступ к прибору посредством опционального GPRS-модема;
- Датчик температуры для измерения температуры траснсформаторов, конденсаторных батарей и др.
-
-
Технические характеристики анализатора MI 2792:
Функция Диапазон измерения Разрешение Погрешность измерений Напряжение 5…1500 В(UL-N) (скз)
20…2600(UL-L) (скз)10 мВ
100 мВ±(0,2%) Ток 3 … 6000 A (при использовании клещей А1227 из основного комплекта поставки) 0,1 А ±(0,25%) Частота 10,00 … 70,00 Гц 2 мГц ±10 мГц Мощность (активная, реактивная, полная) [Вт, Вар,ВА] 0,000 к … 9,999 М 4 цифры ±0,02 Коэффициент мощности -1,00…1,00 0,01 ±0,02 Cos φ 0.00…1.00 0.01 ±0,02 Гармоники напряжения и тока (до 50-й) Uhn < 3 % UN
3 % UNIhn < 10 % IN
10 % IN10 мВ 0,15 % UN
0,5% Uhn
0,15 % IN
0,5% IhnКоэффициент искажения синусоидальности кривых тока и напряжения (THD) 0% UN 0%IN 100%IN 0.1% ±0,3
±0,6
±1,5Провалы и перенапряжения Значение напряжения провала/перенапряжения 20…1500 В 10 мВ 0,50% Длительность 30 мс…70 дней 1 мс ±20 мс Коэффициент несимметрии по прямой и обратной последовательности 0,0…17% 0,10% ±1% Кратковременная и длительная доза фликера 0,4…4 0,001 ±5% Интервал усреднения От 1 с до 3600 с Частота дискретизации 5120 Гц Подключение к ПК RS-232, USB Дисплей ЖК экран с подсветкой, 320 x 200 пикс. Память 8 Мб, энергонезависимая Питание 230 В или 6x1,2 В NiCd / NiMh аккум. батарей AA Категория перенапряжения 1000 В /CAT III; 600 В /CAT IV Класс защиты Двойная изоляция Вес, размеры 0,65 кг; 220х115х90 мм UN – среднеквадратическое значение напряжения ;Uhn – измеренное значение n-ой гармонической составляющей напряжения;
IN- среднеквадратическое значение тока; Ihn – измеренное значение n-ой гармонической составляющей тока. -
Комплект поставки MI 2792 PowerQ4
№ Наименование Количество 1. Прибор MI 2792 Power Q4 Plus 1 2. Токовые клещи А1227 3000А 4 3. Измерительные наконечники 6 4. Зажимы «крокодил» 5 5. Провода для измерения напряжения 7 6. ПО Power View 1 7. Интерфейсные кабели RS232, USB 1 8. Адаптер питания 1 9. Аккумуляторные батареи 6 10. Сумка для переноски 1 11. Руководство по эксплуатации 1 -
