Парма РК 3.02, Парма РК 3 02, РК 3 02

Приборы измерения показателей качества электрической энергии (ПКЭ)

Парма РК 3.02 — регистратор (анализатор) качества электроэнергии

Код товара: 20367
  • 31520-11

    • Гарантия

      1.5 года

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      31520-11

    • Производитель

      ПAРМА, Россия

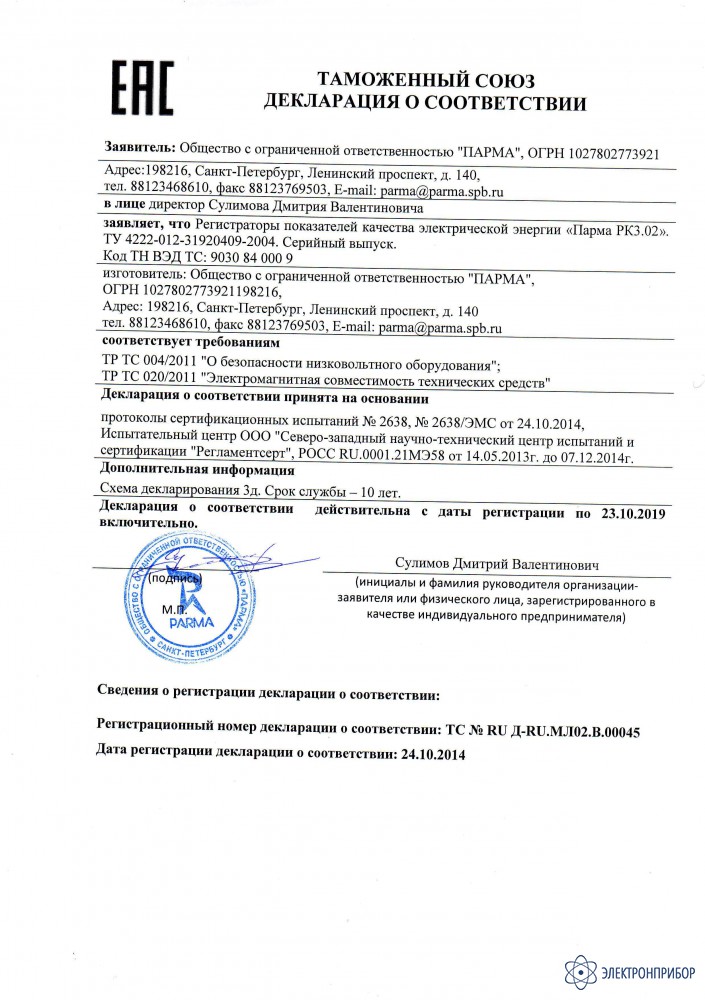

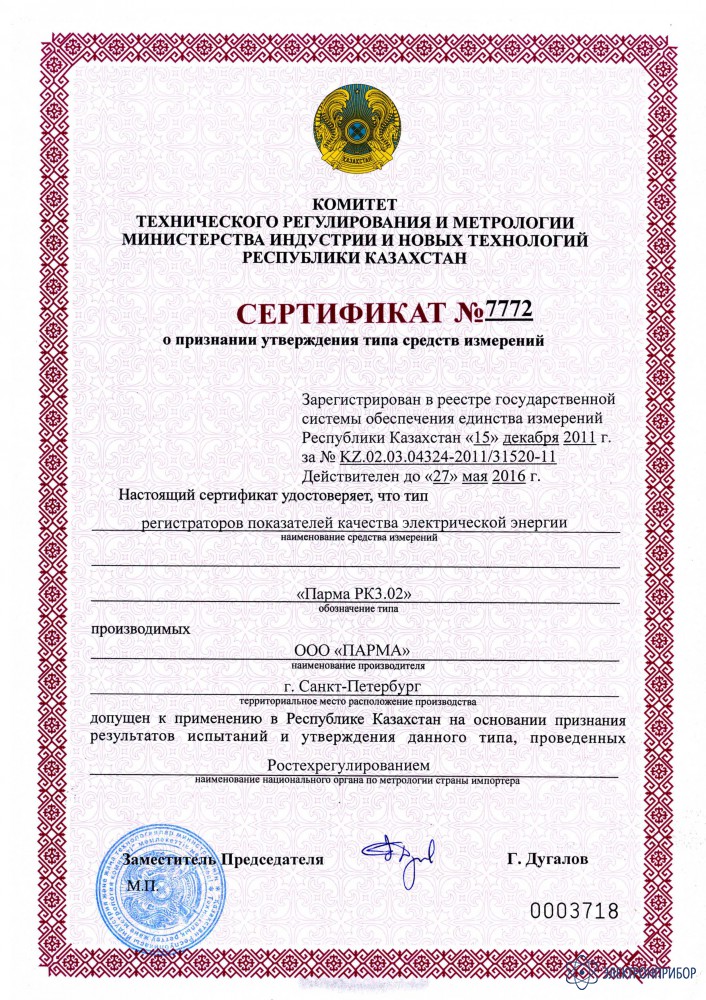

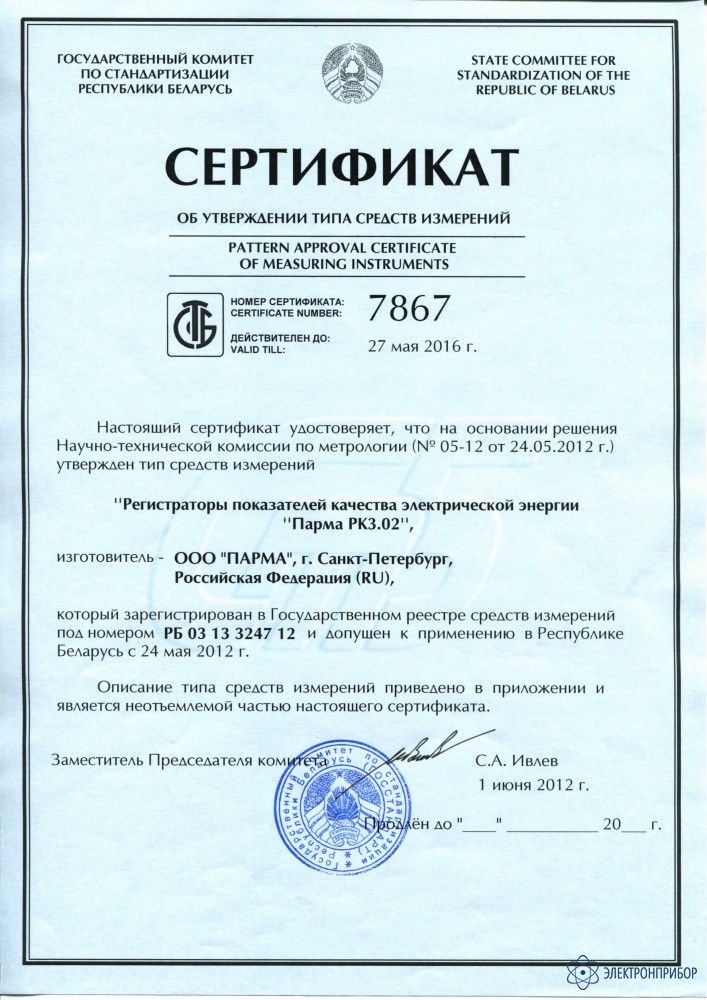

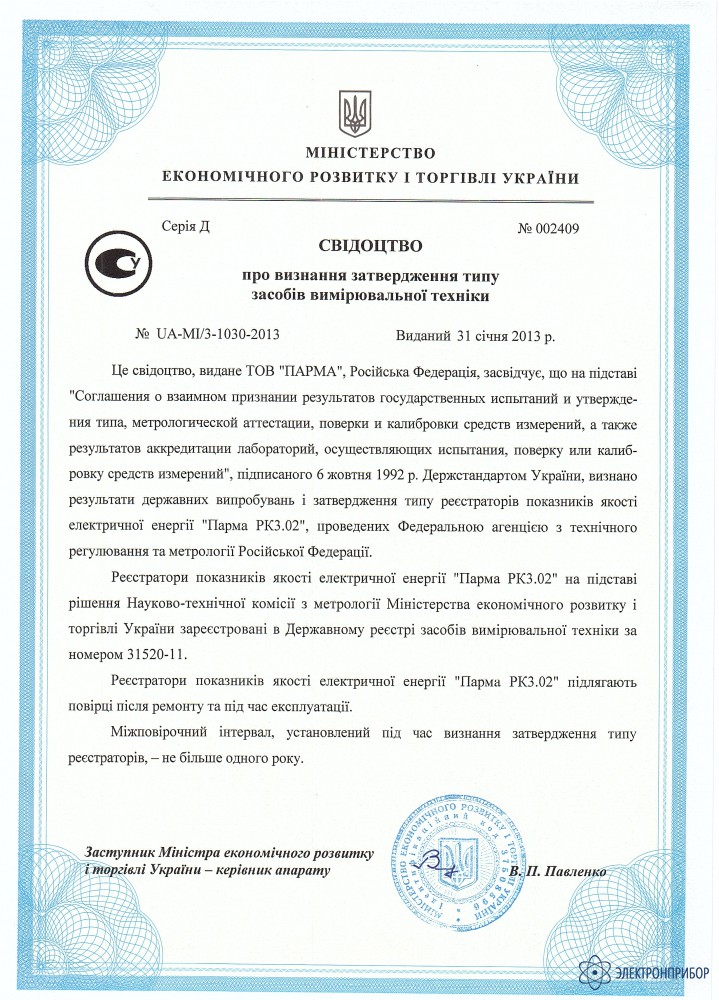

    Сертификаты

    Указана стоимость базового варианта исполнения.

    Назначение регистратора ПАРМА РК 3.02:

    Регистратор (анализатор) качества электроэнергии Парма РК 3.02 предназначен для измерения и регистрации показателей качества электроэнергии (ПКЭ) по ГОСТ 13109-97 в электрических сетях систем электроснабжения общего назначения переменного трехфазного (трех и четырех проводных сетей) и однофазного тока с номинальной частотой 50 Гц (энергоаудит). Производит оценку соответствия установленным нормам и выдачу протокола соответствия при измерении в сетях 0,4 Кв непосредственно или относительно вторичного измерительного трансформатора.

    Регистратор ПАРМА РК 3.02 позволяет организовывать мониторинг ПКЭ в распределительных сетях региона, области, крупных промышленных объектов.Поддержка регистратором единого времени с помощью GPS-технологии позволяет создавать как локальные системы автоматизированного контроля ПКЭ энергоснабжающих предприятий, так и глобальные автоматизированные системы контроля ПКЭ территориально рассредоточенных энергообъектов. Специальные конструкторские решения позволяют использовать РК 3.02 для наружного применения в сложных климатических условиях.

    Область применения прибора ПАРМА РК 3.02:

    Использование регистратора позволяет решить следующие задачи:

    • достоверный и оперативный автоматизированный контроль качества электроэнергии присоединений, питающих ответственных потребителей или потребителей имеющих неоднородный характер режима работы;
    • правильный монтаж и наладка электрохозяйства строительного объекта;
    • обязательная сертификация электроэнергии на энергоснабжающих предприятиях;
    • оптимизация режимов работы электроэнергетического оборудования (энергохозяйства) энергообъекта (энергорайона);.
    • создание информационной основы для проведения мероприятий по снижению уровня «паразитных» гармоник (в частности, установка силовых компенсирующих фильтров) и улучшению качества электрической энергии;.
    • предпроектное обследование при проведении экономически обоснованных энергосберегающих мероприятий (снижение затрат на электроэнергию и ремонт оборудования может составлять до 5% от установленной мощности предприятия);.
    • проведение расследований при разрешении споров между энергоснабжающими организациями и потребителями на предприятиях, в объектах коммерческой недвижимости, ТСЖ объектов загородной недвижимости;.
    • на строительных объектах при порче и остановке оборудования и для правильного монтажа и наладки электрохозяйства объектов;
    • обеспечение безаварийной работы систем управления комплексами автоматизации управления в логистическими центрами и терминалами, системами водоснабжения и канализации, кондиционирования, «умный дом»;
    • обоснование регрессивных исков для страховых компаний.

    Отличительные особенности прибора ПАРМА РК 3.02:

    • Выпускается в двух модификациях: с номинальными значениями (Uн) фазных/ междуфазных напряжений 220/380 и 57,74/100В
    • Позволяет измерять все основные показатели качества электрической энергии в соответствии с требованиями ГОСТ 13109 в сложных климатических условиях
    • Регистратор имеет многоуровневую систему паролей и контроля доступа для конфигурирования и работы с прибором.
    • Каждый регистратор имеет свой уникальный идентификационный номер MODBUS (помимо телефонного), что позволяет организовать сбор информации на базовый ПК с модемом с географически распределенных приборов, путем их периодического опроса («обзвона») через подключенные внешние проводные или внутренние GSM-модемы, RS232 или RS 485.
    • Степень защиты прибора не хуже IP 65
    • Не имеет внешних органов управления. Все программы доступа к прибору работают или через гальванически развязанный интерфейс RS-232/RS-485, через опционально встраиваемый GSM-модем или радиоканал. Скорость доступа в этом случае определяется протоколом связи.

  • Технические характеристики ПАРМА РК3.02:

    • Питание прибора осуществляется от контролируемой или внешней сети переменного тока напряжением 220/380 В ±30%, 50-60 Гц.
    • Мощность, потребляемая прибором по цепи питания не более 60В А.
    • Габаритные размеры прибора 204х284х115 мм. Материал корпуса – металл.
    • Масса прибора не более 5,6 кг.
    • Регистратор имеет дискретный выход типа «сухой контакт», позволяющий подключить внешнюю цепь сигнализации (220 В AC/ 10A или 220 В DC 0,12 A).
    • Входное сопротивление каналов измерения напряжения: 560 ± 10 кОм.
    • Входная емкость не более 300 пФ.

    Варианты исполнения регистратора ПАРМА РК 3.02:

    Вариант исполнения GSM–модем с выносной или внешней антенной GSM–модем с переходником SMA и штыревой антенной СОМ-порт GPS–приемник с антенной Сигнализация
    ПАРМА РК 3.02
    ПАРМА РК 3.02-01
    ПАРМА РК 3.02-02
    ПАРМА РК 3.02-03
    ПАРМА РК 3.02-04
    ПАРМА РК 3.02-05
    ПАРМА РК 3.02-06
    ПАРМА РК 3.02-07
    ПАРМА РК 3.02-08
    ПАРМА РК 3.02-09
    ПАРМА РК 3.02-10
    ПАРМА РК 3.02-11

    Условия эксплуатации ПАРМА РК 3.02:

    Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 4 по ГОСТ 22261 при следующих рабочих условиях применения:

    • температура окружающего воздуха от минус 40 до плюс 55 °С;
    • относительная влажность воздуха 90 % при 30 °С;
    • атмосферное давление от 84,0 до 106,7 кПа.

    Указана стоимость за базовый вариант исполнения.

    Программное обеспечение ПАРМА РК 3.02:

    В комплект поставки входит программное обеспечение для автоматизированной поверки а также:

    • TRANSDATA - программа удаленного управления, просмотра текущих значений, печати протокола соответствия ПКЭ установленным нормам
    • TRANSCOP – универсальная программа анализа результатов и печати графиков

  • Комплект поставки Парма РК 3.02

    Дополнительная комплектация Парма РК 3.02:

    (Поставляется по отдельному заказу)

    № Наименование
    1. GSM модем
    2. GSM приемник

  • Файлы для Парма РК 3.02

Файлы для Парма РК 3.02
