PEL 102, PEL-102

Приборы измерения показателей качества электрической энергии (ПКЭ)

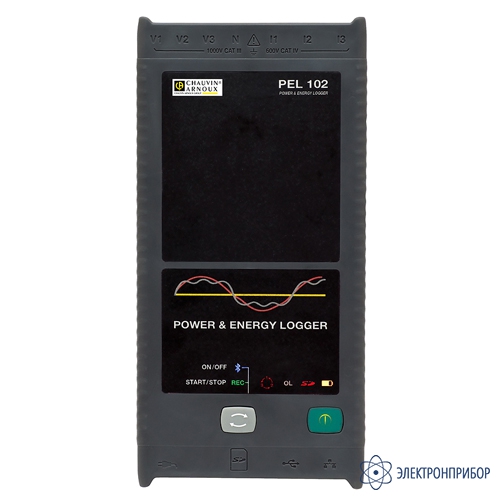

PEL102 — трехфазный регистратор энергии (без дисплея)

Код товара: 30711
  • 53871-13
    Трехфазный регистратор энергии (без дисплея) PEL102 Трехфазный регистратор энергии (без дисплея) PEL102 Трехфазный регистратор энергии (без дисплея) PEL102 Трехфазный регистратор энергии (без дисплея) PEL102

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      53871-13 до 23.04.2028

    • Производитель

      Chauvin Arnoux, Франция

    • Артикул

      P01157152

    Назначение трехфазного регистратора энергии (без дисплея) PEL102

    Трехфазный регистратор энергии (без дисплея) PEL102 используется для изучения и записи параметров подачи электроэнергии и регистрации показателей качества энергии.

    Благодаря гибким токовым зажимам в комплекте поставки измеритель качества электроэнергии позволяет измерить большую часть электрических параметров, гармоник, а также изменений напряжения.

    Области применения трехфазного регистратора энергии (без дисплея) PEL102

    Данный прибор незаменим для любого потребителя электрической энергии - от небольшого ресторана, объекта социального значения, госпиталя до огромного промышленного потребителя.

    • Изучение нагрузок – проверка возможностей системы электроснабжения перед включением дополнительных нагрузок.
    • Оценка энергии – количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств энергосбережения.
    • Измерение гармоник – обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры.
    • Регистрация изменений напряжения – контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей.

    Основные преимущества трехфазного регистратора энергии (без дисплея) PEL102:

    • Простой и надежный прибор для измерения и записи всех параметров 3-х фазной сети абсолютно любой конфигурации, позволяет пользователю любого уровня немедленно начать работу .
    • Рабочие частоты сети 50, 60, и 400Гц переменного тока, а также сети постоянного тока
    • Прямое измерение тока в диапазонах от  50мA до 10,000A в зависимости от подключенных бесконтактных датчиков тока (совместимы с моделями для анализаторов СА8332 и СА8335).
    • Измерение мощности: ВА, Вт и ВАР.
    • Измерение электрической энергии, .
    • Коэффициент мощности (PF), Cos (Φ), и Tan (Φ).
    • Коэффициент гармонических искажений (THD) для токов и напряжений.
    • Измерение гармоник до 50 порядка для рабочей частоты  50/60Гц для токов и напряжений.
    • Измерение частоты.
    • Измерение действующих значений и значений постоянного тока по каждой фазе независимо .
    • Запись результатов измерения до 60 дней и сохранение всех параметров включая расчетные на встроенной карте памяти 2Гб.
    • Автоматическое распознавание подключенных датчиков тока и автоматическая настройка прибора для работы с ними.
    • Ввод пользователем коэффициентов трансформации от внешних трансформаторов тока и напряжения позволяет рассчитывать реальные значения в высоковольтной сети.
    • 17 запрограммированных типов подключения электрической сети.
    • USB, LAN, и Bluetooth интерфейсы.
    • ПО DataView® для передачи сохраненных в приборе данных на компьютер, записи в реальном времени , построения графиков, анализа и составления протоколов.

  • Технические характеристики трехфазного регистратора энергии (без дисплея) PEL102:

    Параметр Значение
    Дисплей прибора Версия без дисплея
    Тип системы 3-x фазная система с или без нейтрали, различные специфический конфигурации по желанию пользователя
    Погрешность 0.2%
    Электрические параметры
    Количество измерительных каналов 3 по напряжению / 3 по току (расчет тока нейтрали)
    Частота сети 50 Гц, 60 Гц, 400 Гц
    Диапазон измерения напряжения 0 до 1,000 В переменного и постоянного
    Диапазон измерения тока в зависимости от подключенных (заменяемых) датчиков тока
         		 MN93 2 до 240 Aпер, разрешение 0,01А
    MN93A 0.005 Aпер до 5 Aпер / 0.1 A до 120 Aпер, разр. 0,001А
    C193 3 A до 1,200 Aпер, разрешение 0,01А
    A193 & MA193 100 мA до 10,000 Aпер, разр. 0,1А
    PAC93 10 A до 1,000 A пер / 10 A до 1,400 Aпост, разр 0,01А
    E3N 50 мA до 10 Aпер/пост / 100 мA до 100 Aпер/пост, разр 0,001А
    Встроенный коэффициент трансформации Отображение и расчет напряжений до 650кВ / и токов до  25,000 A
    Измеряемые и записываемые параметры, диапазоны
    Мощность 10Вт .. 10ГВт / 10 вар .. 10 Гвар / 10ВА .. 10 ГВА
    Энергия до 4 ЭВтч / 4 ЭВАРч / 4 ЭВАч (Экса=1018)
    Phase Cos φ, tan Φ, PF (коэффициент мощности)
    Гармоники до 50-го порядка
    Дополнительные функции
    Фазовая последовательность Да
    Min / Max Да
    Крепление прибора Магнитный держатель, крюк
    Запись
    Самплинг  128 событий/период - 1 запись / сек - одна запись за время от 1 до 60 минут
    Память SD карта (SD-HC до 32 GB)

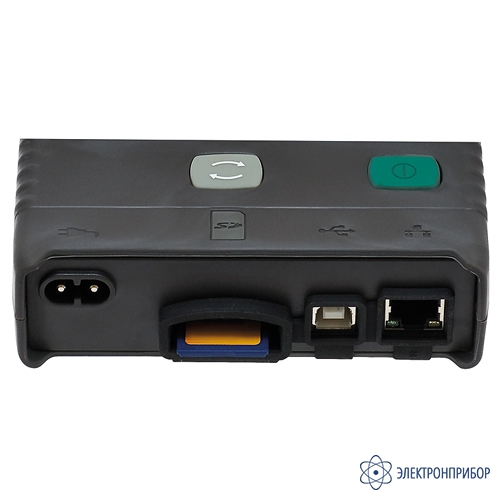

    Интерфейсы Bluetooth (Class 2), Ethernet, USB
    Питание прибора 110 - 250 В (+ 10%, - 15 %) при 50-60 Гц & 400Гц
    Безопасность IEC 61010 600 V CAT IV – 1,000 V CAT III
    Размеры
    Размеры 256 x 125 x 37 мм
    Вес 900 г
    Пыле/влаго защита IP54

  • Комплект поставки PEL102

    № Наименование Количество
    1. Трехфазный регистратор энергии (без дисплея) PEL 102 1
    2. Кейс для переноски 1
    3. Система крепления прибора 1
    4. Измерительные провода с крокодилами 4
    5. USB-SD-Кард адаптер 1
    6. Гибкие клещи MiniFlex® модель MA193-10 3
    7. Шнур сетевого питания 1
    8. USB флешка с ПО DataView® 1
    9. USB кабель 1
    10. Цветные маркеры фазы 12
