Приборы измерения показателей качества электрической энергии (ПКЭ)

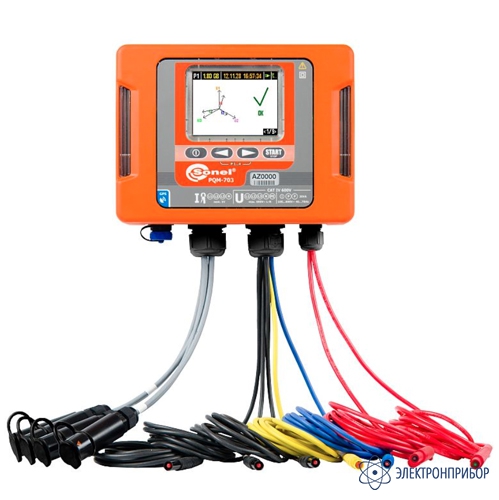

PQM-703 — анализатор параметров качества электрической энергии

Код товара: 36704
  • 70102-17

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      70102-17 до 29.12.2027

    • Производитель

      Sonel, Россия

    • Артикул

      WMRUPQM703

    Назначение и область применения анализатора параметров качества электрической энергии PQM-703:

    PQM-703 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)), ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)) и ГОСТ 32144-2013 (ГОСТ Р 54149-2010).

    PQM-703 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.

    Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного подогрева.

    В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

    Основные характеристики анализатора параметров качества электрической энергии PQM-703:

    • полное соответствие классу А;
    • регистрации переходных процессов (частота 10 МГц). Регистрация управляющих сигналов сети (длительность от 650 нс);
    • GPS модуль для синхронизации времени;
    • GSM модуль для обмена данными (настройки, управление, считывание данных);
    • степень защиты корпуса IP65;
    • автоматическое формирование протоколов регистрации.

    Измерение и регистрация:

    • напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
    • силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
    • коэффициента пиковых значений напряжения и тока;
    • частоты от 40 Гц до 70 Гц;
    • мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
    • энергии: активной (EP), реактивной (EQ), полной (ES);
    • коэффициента мощности cosφ, tgφ;
    • коэффициента гармонических потерь (К-фактор);
    • до 50-й гармоники напряжения и тока;
    • до 50-й интергармоники напряжения и тока;
    • суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
    • кратковременной и длительной дозы фликера PST и PLT;
    • несимметрии по току и напряжению;
    • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
    • осциллограмм тока и напряжения для каждого периода усреднения.

    Программное обеспечение анализатора параметров качества электрической энергии PQM-703:

    Программное обеспечение SONEL Analysis 2.0 — приложение необходимое для настройки и анализа данных регистрации.

    Конфигурация анализатора:

    • Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
    • Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
    • Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
    • Установка параметров трансформаторов напряжения и/или тока.
    • Выбор периода усреднения.
    • Расписание запуска и остановки регистрации.
    • Установка типа токоизмерительных клещей.
    • Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
    • Режим измерения в реальном времени
    • Широкий набор настроек представления и анализа (отчетов) данных регистрации.

  • Технические характеристики анализатора параметров качества электрической энергии PQM-703

    Параметр Диапазон измерений и условия Разрешение Предел допускаемой абсолютной погрешности измерения
    Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц) 10%×Unom ≤ URMS ≤ 150%×Unom
    для Unom ≥ 64 В    		 0,01%×Unom ± 0,001 Unom
    Частота переменного тока f От 40,00 Гц до 70,00 Гц
    для 10%×Unom ≤ URMS ≤ 200%×Unom    		 0,01 Гц ± 0,01 Гц
    Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50) От 0 до 200% Unom 0,01%×Unom ±0,0005×Unom
    (UH, h изм <0,01×Unom)
    ±0,05×UH, h изм
    (UH, h изм ≥0,01×Unom
    Среднеквадратическое значение интергармонических составляющих напряжения UC, i (i = 1..50) От 0 до 200% Unom 0,01%×Unom ±0,0005×Unom
    (UC, i изм <0,01×Unom)
    ±0,05×UH, h изм
    (UC, i изм ≥0,01×Unom
    Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50) От 0 до 100,0%
    (для URMS > 1%×Unom)    		 0,1% ±0,05×THDUизм
    Суммарный коэффициент интергармонических составляющих напряжения TIDU ( h = 0..50) От 0 до 100,0%
    (для URMS > 1%×Unom)    		 0,1% ±0,05×THDUизм
    Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS Без использования клещей
    От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В 0,01% Inom

    ± 0,001%×Inom
    С гибкими клещами F-1, F-2, F-3
    От 1 А до 3000 А (~) (10000 АP-P) 0,01%×Inom ± 0,01×IRMS изм
    ± 0,02×IRMS изм
    (с учетом доп. погрешности от положения)
    С измерительными клещами C-4
    От 0,1 А до 10 А (~)
    От 10 А до 50 А (~)
    От 50 А до 200 А (~)
    От 200 А до 1000 А (~)
    От 1000 А до 1200 А (~)
    (3600 АP-P)    		 0,01%×Inom ± (0,03 × IRMS изм + 0,1 А)
    ± 0,03 × IRMS изм
    ± 0,015 × IRMS изм
    ± 0,0075 × IRMS изм
    ± 0,005 × IRMS изм
    С измерительными клещами C-6
    От 0,01 А до 0,1 А (~)
    От 0,1 А до 1 А (~)
    От 1 А до 12 А (~)
    (36 АP-P)    		 0,01%×Inom ± (0,03×IRMS изм + 1 mА)
    ± 0,025×IRMS изм
    ± 0,01×IRMS изм
    С измерительными клещами C-7
    От 0,01 А до 100 А (~) (360 АP-P) 0,01%×Inom ± (0,005×IRMS изм + 0,02 А)
    Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50) В зависимости от типа используемых клещей (см. характеристики IRMS) 0,01%×Inom

    ±0,0015×Inom
    (IH, h<0,03×Inom)
    ±0,05×IH, h

    ( IH, h≥0,03×Inom)
    Среднеквадратическое значение интергармонических составляющих силы тока IC, i (i = 1..50) В зависимости от типа используемых клещей (см. характеристики IRMS) 0,01%×Inom

    ±0,0015×Inom
    (IC, i<0,03×Inom)
    ±0,05×IC, i

    ( IC, i≥0,03×Inom)
    Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50) От 0 до 100,0%
    (для IRMS > 1%×Inom)    		 0,1% ± 0,05×THDIизм
    Суммарный коэффициент гармонических составляющих силы тока TIDI(i = 2..50) От 0 до 100,0%
    (для IRMS > 1%×Inom)    		 0,1% ± 0,05×THDIизм
    Активная мощность P и активная энергия EP 80%×Unom ≤ URMS ≤ 120%×Unom
    1%×Inom ≤ IRMS ≤ Inom    		 Зависит от Unom и Inom ± 0,01 ×  × P(Ep)изм
    Реактивная мощность Q и реактивная энергия EQ 80%×Unom ≤ URMS ≤ 120%×Unom
    2%×Inom ≤ IRMS ≤ Inom    		 Зависит от Unom и Inom ± 0,01 ×  × Q(EQ)изм
    Полная мощность S и полная энергия ES 80%×Unom ≤ URMS ≤ 120%×Unom
    2%×Inom ≤ IRMS ≤ Inom    		 Зависит от Unom и Inom ± 0,01 ×  × S(ES)изм
    Коэффициент мощности PF От 0 до 1,00
    Для 50%×Unom ≤ URMS ≤ 150%×Unom
    10%×Inom ≤ IRMS ≤ Inom    		 0,01 ± 0,03
    Активная и реактивная мощность гармоник 80% Unom ≤ URMS < 120% Unom
    5% Inom ≤ IRMS ≤ Inom    		 Зависит от Unom и Inom
    Коэффициент сдвига фаз cosφ (DPF) От 0 до 1,00
    Для 50%×Unom ≤ URMS ≤ 120%×Unom
    10%×Inom ≤ IRMS ≤ Inom    		 0,01 ± 0,03
    Угол сдвига фаз между напряжением и силой тока φU, I От -180,0° до +180,0° 0,01° ± 1°
    Кратковременная доза фликера Pst От 0,20 до 10,00
    Для URMS ≥ 80%×Unom    		 0,01 ± 0,05×Pstизм
    Длительная доза фликера Plt От 0,20 до 10,00
    Для URMS ≥ 80%×Unom    		 0,01 ± 0,05 ×Pltизм
    Угол сдвига фаз напряжений φU От -180,0° до +180,0° 0,01° ±1°
    Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 От 0,0% до 20,00%
    80%×Uном ≤ URMS≤ 150%×Uном    		 0,1% ± 0,15 %
    Угол сдвига фаз силы токов φI От -180,0° до +180,0° 0,01° ± 1°
    Управляющие сигналы сети От 5 до 3000 Гц 0,01 Гц ± 0,15% Uh для 1...3% Uh, 5% Un для 3...15% Uh
    Переходные процессы (10 МГц) ±6000 В 5 В ±(5% + 25 В)
    • URMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
    • IRMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
    • Unom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
    • Inom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
    • K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
    • h – порядковый номер гармоники;
    • UH, h изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
    • IH, h изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
    • THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
    • THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
    • P(Ep)изм - измеренное значение активной мощности (активной энергии);
    • Q(EQ)изм - измеренное значение реактивной мощности (реактивной энергии);
    • S(ES)изм - измеренное значение полной мощности (полной энергии);
    • Pst изм - измеренное значение кратковременной дозы фликера;
    • Plt изм - измеренное значение длительной дозы фликера.

  • Комплект поставки PQM-703

    № Наименование Описание Фото Количество Индекс
    1 PQM-703 - анализатор параметров качества электрической энергии PQM-703 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)), ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)) и ГОСТ 32144-2013 (ГОСТ Р 54149-2010). PQM-702 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65. 1 WMRUPQM702
    2 Адаптер для подключения к однофазной сети AZ-1 Адаптер подключения к однофазной сети AZ-1. 1 WAADAAZ1
    3 Антенна GPS Антенна GPS для анализаторов ПКЭ серии PQM. 1 WAPOZANT10GPS
    4 Беспроводной интерфейс OR-1 (USB) Предназначен для беспроводного соединения персонального компьютера и ряда моделей приборов SONEL с целью импорта результатов измерений. 1 WAADAUSBOR1
    5 Зажим «Крокодил» изолированный голубой K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBU20K02
    6 Зажим «Крокодил» изолированный жёлтый K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROYE20K02
    7 Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 2 WAKRORE20K02
    8 Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 3 WAKROBL20K01
    9 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB
    10 Комплект для фиксации ремней Комплект для фиксации ремней WAPOZOPAKPL. 1 WAPOZUCH4
    11 Набор для монтажа на DIN-рейке Набор для монтажа на DIN-рейке анализаторов ПКЭ: PQM-700, PQM-702. 1 WAPOZUCH3
    12 Ремни для крепежа на столбе (2 шт) Ремни для установки анализаторов серии PQM на столбах ЛЭП. 1 WAPOZOPAKRU
    13 Соединитель электрический - адаптер AC-16 Адаптер AC-16 предоставляет пользователю удобное соединение с однофазной электрической сетью при проведении измерения силы тока, который протекает в подключенном к адаптеру электроприемнике. Предназначен для совместного использования с токоизмерительными клещами. Через адаптер AC-16 возможно подключение клещевых измерителей мощности различных типов, так как адаптер AC-16 имеет стандартные разъемы 4 мм для измерения напряжения. 1 WAADAAC16
    14 Соединитель электрический — адаптер магнитный модель AM-4 Представляют из себя «Г»-образный токопроводящий конструктив в изоляции из пластика. Одна из сторон адаптеров имеет стандартный разъем типа “банан” для подключения к проводникам измерительного прибора. Другая сторона представлена магнитной втулкой, которая подключается (магнитным способом) к доступным клеммам автоматических выключателей, шин или другим токопроводящим частям электроустановки. Максимальный рабочий ток – 4 А, максимальное напряжение – 1000 В. Предназначены для использования с анализаторами качества электрической энергии серии PQM. Комплект – 4 шт. 1 WAADAUMAGKRU
    15 Соединитель электрический — адаптер с резьбой M4/M6, модель AR-1 Представляют из себя изолированные проводники в изоляции из силикона и пластика. Одна из сторон адаптеров имеет стандартный разъем типа «банан» для подключения к проводникам измерительного прибора. Другая сторона представлена резьбовой втулкой, которая ввинчивается в доступные резьбовые клеммы типа M4 или M6 автоматических выключателей, шин или другие токопроводящие части электроустановки. Максимальный рабочий ток – 1 А, максимальное напряжение – 1000 В. Предназначены для использования с анализаторами качества электрической энергии серии PQM. Комплект – 5 шт. 1 WAADAM4M6
    16 Футляр пластиковый XL2 Футляр пластиковый XL2 для прибора PQM-702. 1 WAWALXL2
