PQM-711 — анализатор параметров качества электрической энергии

Код товара: 37829
  • Акция
    70102-17

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      70102-17 до 29.12.2027

    • Производитель

      Sonel, Россия

    • Артикул

      WMRUPQM711

    Назначение анализатора параметров качества электрической энергии PQM-711:

    PQM-711 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.

    Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного подогрева.

    В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

    Особенности анализатора параметров качества электрической энергии PQM-711:

    • Полное соответствие классу А;
    • GPS модуль для синхронизации времени;
    • GSM модуль для обмена данными (настройки, управление, считывание данных);

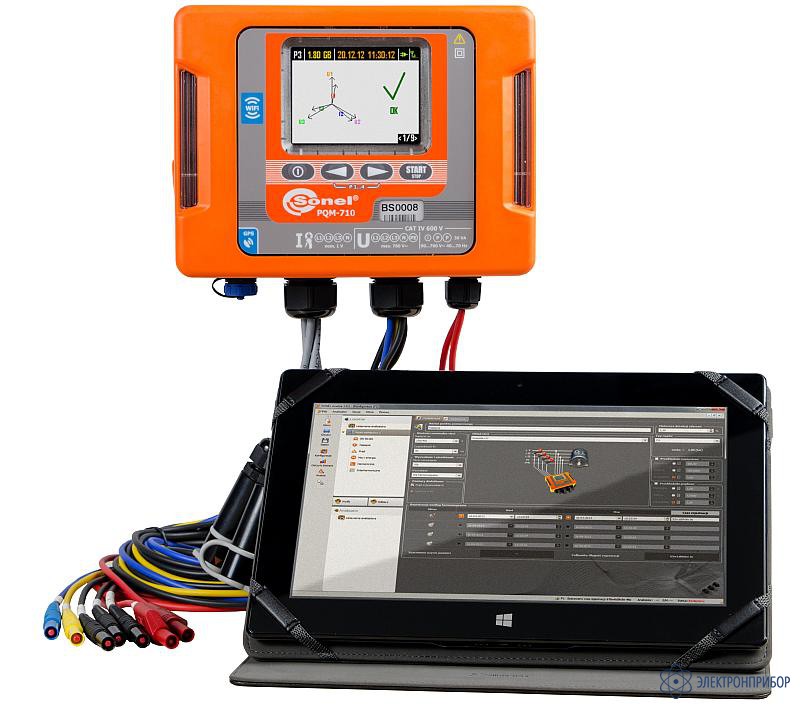

    • Wi-Fi модуль. Настройка измерителя и анализ сохраненных данных осуществляется с помощью планшетного компьютера с адаптированным ПО;
    • Степень защиты корпуса IP65;
    • Автоматическое формирование протоколов регистрации.

    Измерение и регистрация:

    • Напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
    • Силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
    • Коэффициента пиковых значений напряжения и тока;
    • Частоты от 40 Гц до 70 Гц;
    • Мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
    • Энергии: активной (EP), реактивной (EQ), полной (ES);
    • Коэффициента мощности cosφ, tgφ;
    • Коэффициента гармонических потерь (К-фактор);
    • До 50-й гармоники напряжения и тока;
    • До 50-й интергармоники напряжения и тока;
    • Суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
    • Кратковременной и длительной дозы фликера PST и PLT;
    • Несимметрии по току и напряжению;
    • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
    • осциллограмм тока и напряжения для каждого периода усреднения.

    Конфигурация анализатора:

    • Версия специально адаптирована под работу на планшетном компьютере.
    • Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
    • Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
    • Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
    • Установка параметров трансформаторов напряжения и/или тока.
    • Выбор периода усреднения.
    • Расписание запуска и остановки регистрации.
    • Установка типа токоизмерительных клещей.
    • Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
    • Режим измерения в реальном времени
    • Широкий набор настроек представления и анализа (отчетов) данных регистрации.

  • Технические характеристики анализатора параметров качества электрической энергии PQM-711:

    Параметр Значение
    Степень защиты корпуса IP65
    Встроенный подогрев +
    Дисплей ЖК-цветной 320x240, 3.5 дюйма
    Количество входов напряжения 5 (L1, L2, L3, N. PE)
    Количество входов тока 4 (L1, L2, L3, N)
    Аккумулятор Li-ion 4,5 А∙ч
    Время работы с аккумуляторным питанием до 6 часов
    Вход питания/зарядка Отдельный вход
    Интерфейсы USB, 921,6 Кбит/c,
    Оптически изолированный;
    Wi-Fi;
    Встроенный GSM модем 5,76 / 7,2 Мбит/c
    Встроенный GPS-приемник +
    Память Встроенная - 8 Гб, Расширение до 32 Гб
    Класс защиты IV 600V
    Габаритные размеры, мм 200x180x77
    Масса, кг 1,6
    Класс анализатора A, регистрация переходных процессов

  • Комплект поставки PQM-711

    № Наименование Описание Фото Количество Индекс
    1 PQM-711 - анализатор параметров качества электрической энергии PQM-711 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)), ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)) и ГОСТ 32144-2013 (ГОСТ Р 54149-2010). PQM-710 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65. 1 WMGBPQM710

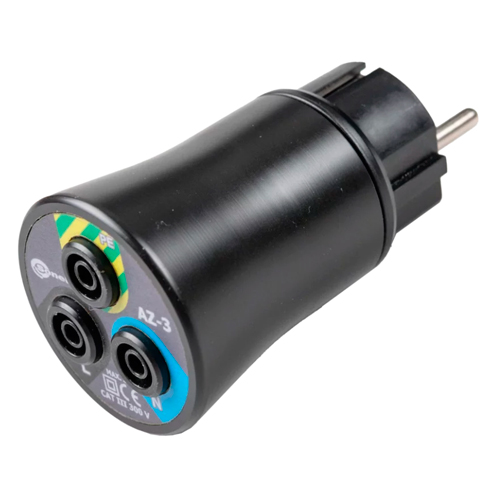

    2 Адаптер для подключения к однофазной сети AZ-3 Сетевая вилка с разъемами типа «банан» (L, N и PE), что позволяет заряжать аккумуляторы анализатора параметров качества электрической энергии серии PQM от розеточной сети. Также с помощью адаптера возможно проводить измерения сопротивления изоляции кабельных линий розеточных групп. 1 WAADAAZ3
    3 Зажим «Крокодил» изолированный голубой K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBU20K02
    4 Зажим «Крокодил» изолированный жёлтый K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROYE20K02
    5 Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 2 WAKRORE20K02

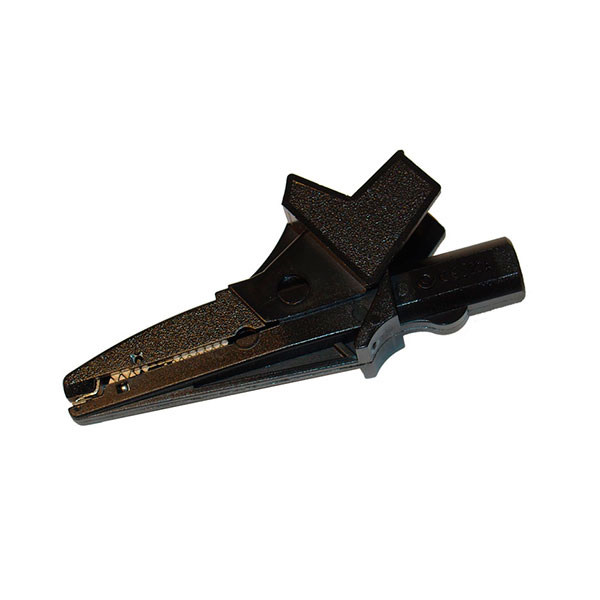

    6 Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 3 WAKROBL20K01
    7 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB

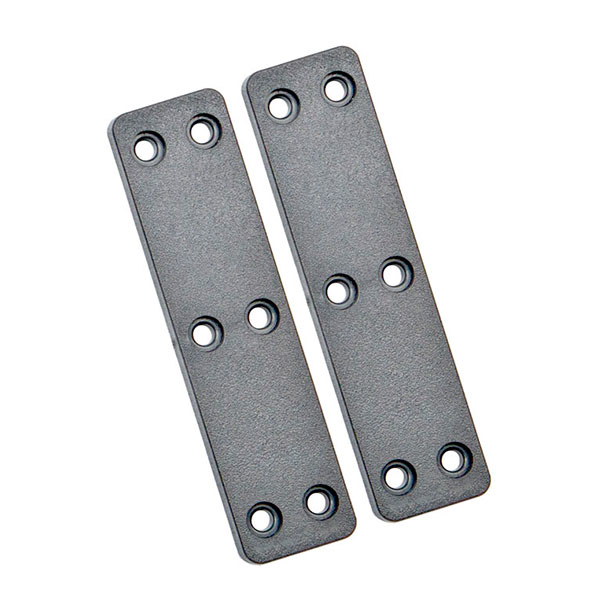

    8 Комплект для фиксации ремней Комплект для фиксации ремней WAPOZOPAKPL. 1 WAPOZUCH4

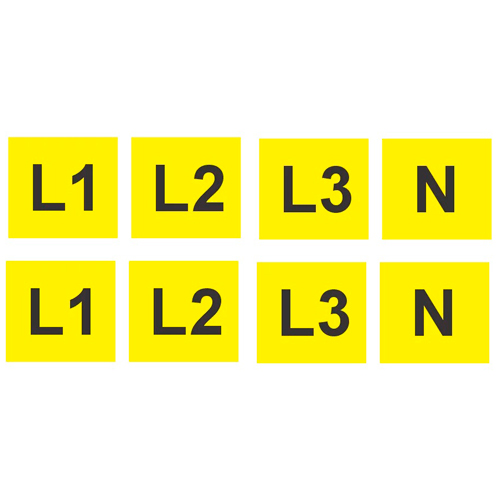

    9 Маркеры кабельные Маркеры кабельные WAPOZOZN4. 1 WAPOZOZN4

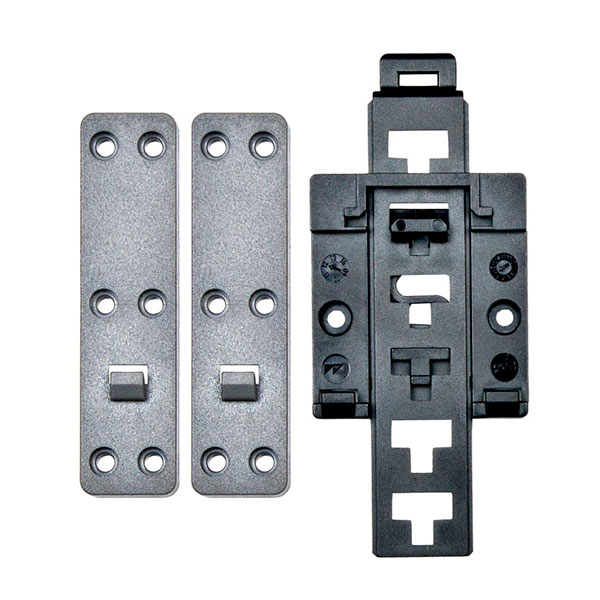

    10 Набор для монтажа на DIN-рейке Набор для монтажа на DIN-рейке анализаторов ПКЭ: PQM-700, PQM-702. 1 WAPOZUCH3

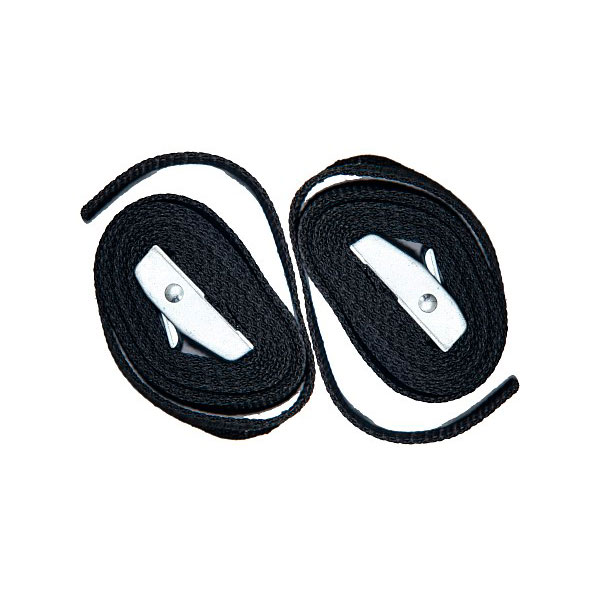

    11 Ремень для крепежа на столбе Ремни для установки анализаторов серии PQM на столбах ЛЭП. 2 WAPOZOPAKPL

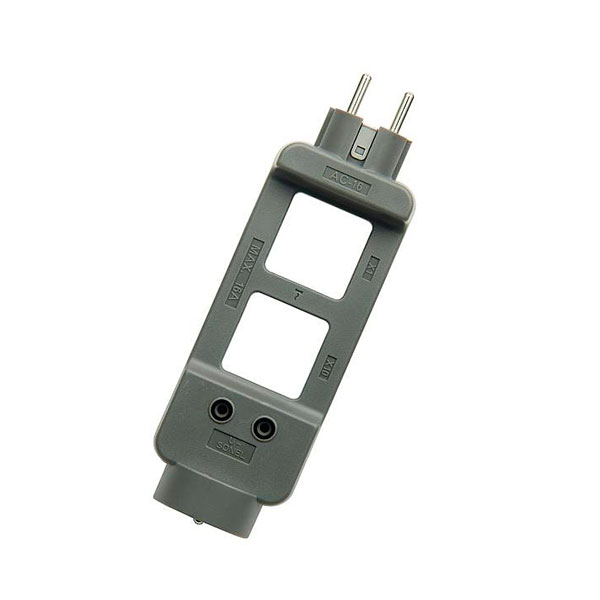

    12 Соединитель электрический - адаптер AC-16 Адаптер AC-16 предоставляет пользователю удобное соединение с однофазной электрической сетью при проведении измерения силы тока, который протекает в подключенном к адаптеру электроприемнике. Предназначен для совместного использования с токоизмерительными клещами. Через адаптер AC-16 возможно подключение клещевых измерителей мощности различных типов, так как адаптер AC-16 имеет стандартные разъемы 4 мм для измерения напряжения. 1 WAADAAC16

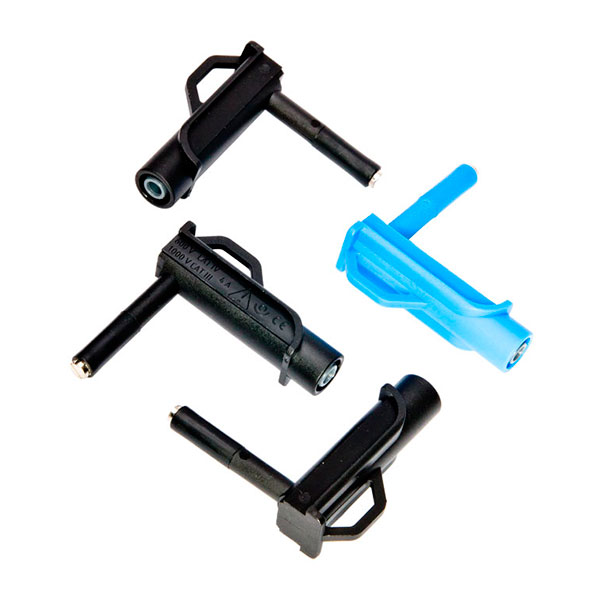

    13 Соединитель электрический — адаптер магнитный модель AM-4 Представляют из себя «Г»-образный токопроводящий конструктив в изоляции из пластика. Одна из сторон адаптеров имеет стандартный разъем типа “банан” для подключения к проводникам измерительного прибора. Другая сторона представлена магнитной втулкой, которая подключается (магнитным способом) к доступным клеммам автоматических выключателей, шин или другим токопроводящим частям электроустановки. Максимальный рабочий ток – 4 А, максимальное напряжение – 1000 В. Предназначены для использования с анализаторами качества электрической энергии серии PQM. Комплект – 4 шт. 1 WAADAUMAGKPL

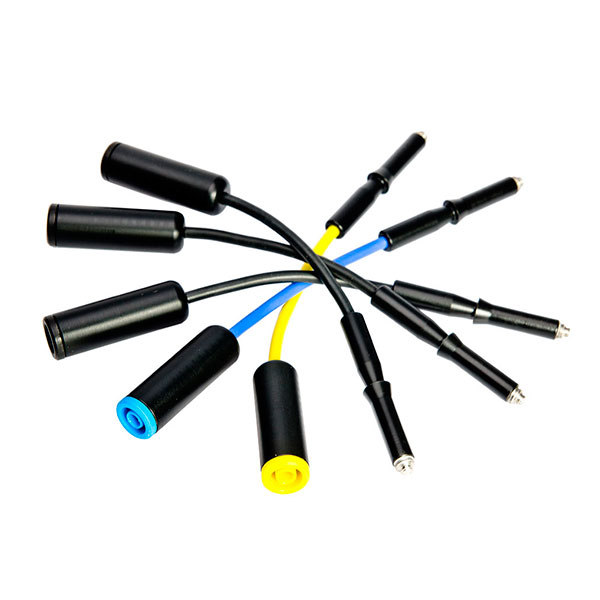

    14 Соединитель электрический — адаптер с резьбой M4/M6, модель AR-1 Представляют из себя изолированные проводники в изоляции из силикона и пластика. Одна из сторон адаптеров имеет стандартный разъем типа «банан» для подключения к проводникам измерительного прибора. Другая сторона представлена резьбовой втулкой, которая ввинчивается в доступные резьбовые клеммы типа M4 или M6 автоматических выключателей, шин или другие токопроводящие части электроустановки. Максимальный рабочий ток – 1 А, максимальное напряжение – 1000 В. Предназначены для использования с анализаторами качества электрической энергии серии PQM. Комплект – 5 шт. 1 WAADAM4M6

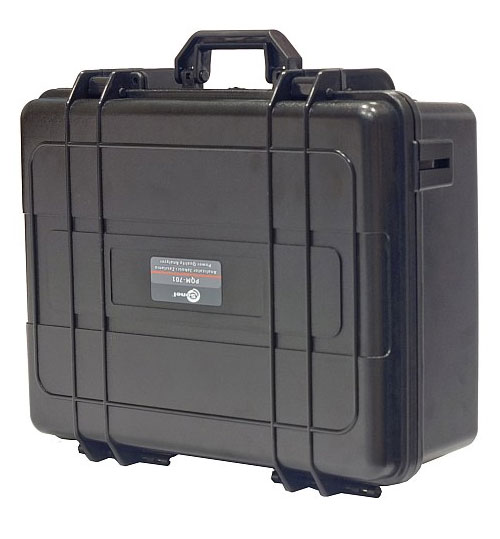

    15 Футляр пластиковый XL2 Футляр пластиковый 1 WAWALXL2
