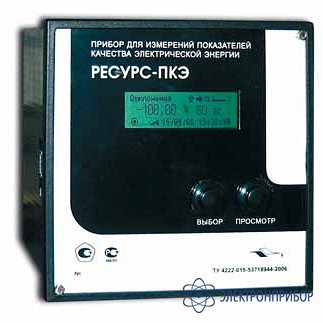

Ресурс-ПКЭ-1.5-ви — измеритель показателей качества электрической энергии
Код товара: 40332-
Является модификацией Ресурс-ПКЭ-1.5
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
Описание измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.5-ви:
Прибор для измерений показателей качества электрической энергии Ресурс-ПКЭ предназначен для автоматических измерений показателей качества электрической энергии (далее – ПКЭ) в соответствии с требованиями ГОСТ 13109-97 и оценки соответствия значений ПКЭ установленным нормам согласно ГОСТ 32145-2013 (ГОСТ Р 53333-2008), а также автоматических измерений ПКЭ в соответствии с требованиями ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008), классы А и S. Область применения: измерения ПКЭ в однофазных и трехфазных трех- и четырехпроводных электрических сетях и системах электроснабжения при непосредственном подключении или с использованием измерительных трансформаторов напряжения.
Структура условного обозначения с указанием модификации измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.5-ви:
Прибор Ресурс‑ПКЭ‑1.5.‑ви ТУ 4222‑015‑53718944‑2006, где
«1.5» – номер модификации;
«1» – количество трехфазных групп измерительных каналов (номер изменяется от 1 до 2);
«5» – номенклатура измеряемых ПКЭ (номер изменяется от 1 до 5);
«ови» – вариант конструктивного исполнения (символом «ви» указывается щитовой вариант с электропитанием от измерительных цепей; символом «вэ» указывается щитовой вариант с отдельным входом электропитания; символом «ои» указывается навесной вариант с электропитанием от измерительных цепей; символом «оэ» указывается навесной вариант с отдельным входом электропитания)Особенности измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.5-ви:
- Стационарный измеритель ПКЭ для непрерывного мониторинга качества электрической энергии;
- Большое количество модификаций;
- Электропитание от измерительных цепей;
- Наилучшее соотношение цена / функциональность;
- Возможность модернизации прибора для соответствия ГОСТ Р 51317.4.30–2008 (класс А);
- Прибор соответствует требованиям ГОСТ Р 51350–99, ГОСТ Р 51522–99.
Функциональные возможности измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.5-ви:
- Измерение ПКЭ по ГОСТ 13109–97 (ГОСТ Р 51317.4.30–2008);
- Измерение параметров напряжения;
- Измерение дозы фликера по ГОСТ Р 51317.4.15–99;
- Регистратор результатов измерений;
- Одновременное измерение ПКЭ по двум трехфазным фидерам (двухфидерный вариант исполнения).
Область применения измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.5-ви:
- Контроль качества электрической энергии;
- Автоматизированные информационно-измерительные системы контроля качества электрической энергии (АИИС КЭ).
Измеряемые параметры измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.5-ви:
- Установившееся отклонение напряжения;
- Отклонение частоты;
- Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
- Коэффициент искажения синусоидальности напряжения;
- Коэффициент n-ой гармонической составляющей напряжения;
- Длительность и глубина провала напряжения;
- Длительность и коэффициент временного перенапряжения;
- Кратковременная и длительная дозы фликера.
-
-
Технические характеристики измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.5-ви:
ПЕРЕЧЕНЬ ИЗМЕРЯЕМЫХ ПКЭ Измеряемый показатель качества электрической документации Номер модификации 1.1 2.1 1.2 2.2 1.3 2.3 1.4 2.4 1.5 2.5 Количество фидеров 1 2 1 2 1 2 1 2 1 2 Отклонение напряжения + + + + + Отклонение частоты + + + + + Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям + + + + + Коэффициент искажения несинусоидальности напряжения - + - + + Коэффициент n-ой гармонической составляющей напряжения - - + + + Длительность провала напряжения - - + + + Глубина провала напряжения - - + + + Длительность временного перенапряжения - - + + + Коэффициент временного перенапряжения - - + + + Кратковременная и длительная дозы фликера - - - - + ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Измеряемый параметр Диапазон измерений Пределы допускаемой погрешности Примечание Абсолютной Относительной, % Действующее значение напряжения, В (0,8-1,2)·Uном ± 0,02 - Uном = 57,735/100 В, 220/380 В Частота, Гц 45-55 - ± 0,02 - Коэффициент искажения синусоидальности напряжения КU,% 0-30 ± 10 ± 0,1 КU >1,0
КU < 1,0
Коэффициент n-ой гармонической составляющей напряжения КU(n), % 0 - 15 ± 5 ± 0,05 КU(n) >1,0
КU(n) < 1,0
Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям, % 0 - 10 - ± 0,2 - Длительность провала напряжения, с 0,01 - 60 - ± 0,01 - Глубина провала напряжения, % 10 - 100 - ± 1 - Длительность временного перенапряжения, с 0,01 - 60 - ± 0,1 - Коэффициент временного перенапряжения 1,1 - 1,5 - ± 0,01 - Кратковременная и длительная дозы фликера 0,3 - 20 ± 5 - - Интервал времени (ход часов), с - ± 1 - - ХРАНЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ Параметр Значение Статистические характеристики ПКЭ не менее 43 суток Параметры напряжения с временем измерения 1 мин не менее 9 суток Параметры провалов и временных перенапряжений не менее 3000 событий Параметры кратковременной и длительной доз фликера не менее 23 суток Гистограммы результатов измерений не менее 4 суток Схемы подключений трехфазная трехпроводная, трехфазная четырехпроводная, однофазная двухпроводная Интерфейсы RS-485 (до 115200 бит/c)
RS-232/RS-485 (до 115200 бит/c)Протокол передачи данных «Ресурс» ИЗМЕРИТЕЛЬНЫЕ ВХОДЫ Количество входов 3 или 6 в зависимости от модификации Количество диапазонов 2 Номинальные действующие значения фазного/междуфазного напряжения 57,7/100 В и 220/380 В Входное сопротивление приборов модификации «Ресурс-ПКЭ-Х.Х-Хэ-Х» не менее 400 кОм ИМПУЛЬСНЫЕ ВХОДЫ Количество входов 2 Значение входного тока в состоянии «включено» от 6 до 25 мА Максимальное значение входного тока в состоянии «выключено» 0,2 мА ИМПУЛЬСНЫЕ ВЫХОДЫ Количество выходов 2 Максимальное значение выходного тока в состоянии «замкнуто» 100 мА Максимальное значение выходного напряжения в состоянии «разомкнуто» 14 В ЭЛЕКТРОПИТАНИЕ ОТ ИЗМЕРИТЕЛЬНЫХ ЦЕПЕЙ НАПРЯЖЕНИЯ (ПРИБОРЫ МОДИФИКАЦИИ "РЕСУРС-ПКЭ-Х.Х-Хи-Х") Диапазон действующих значений фазных напряжений от 46 до 330 В Диапазон действующих значений междуфазных напряжений от 80 до 570 В Диапазон частоты от 45 до 57,5 Гц Потребляемая мощность не более 10 В·А ЭЛЕКТРОПИТАНИЕ ПО ДОПОЛНИТЕЛЬНОМУ ВХОДУ (ПРИБОРЫ МОДИФИКАЦИИ "РЕСУРС-ПКЭ-Х.Х-Хи-Х") Диапазон питающих напряжений от 48 до 700 В (DC) ЭЛЕКТРОПИТАНИЕ ОТ ОТДЕЛЬНОГО ВХОДА ЭЛЕКТРОПИТАНИЯ (ПРИБОРЫ МОДИФИКАЦИИ "РЕСУРС-ПКЭ-Х.Х-Хэ-Х") Переменным напряжением с действующим значением от 46 до 264 В и частотой от 45 до 57,5 Гц Постоянным напряжением от 65 до 370 В Потребляемая мощность не более 10 В×А УСЛОВИЯ ЭКСПЛУАТАЦИИ По устойчивости к климатическим воздействиям соответствует группе 4 по ГОСТ 22261–94 Диапазон температуры в рабочих условиях эксплуатации от минус 20°С до плюс 55°С Габаритные размеры 150×150×150 мм Масса 2,5 кг -
Комплект поставки Ресурс-ПКЭ-1.5-ви
№ Наименование Количество 1 Измеритель показателей качества электрической энергии Ресурс-ПКЭ-1.5-ви 1 2 Программное обеспечение 1 3 Руководство по эксплуатации 1 4 Паспорт 1 5 Методика поверки 1 Дополнительная комплектация Ресурс-ПКЭ-1.5-ви:
(Поставляется по отдельному заказу)
№ Наименование Количество 1 Кабель RS-232 (модемный) 1 2 Кабель RS-232 (модемный 25-ти контактный) 1 3 Кабель RS-232 (нуль-модемный) 1 4 Источник питания ИП-690/250 1 5 Преобразователь USB-RS-232 1 -
Дополнительная комплектация Ресурс-ПКЭ-1.5-ви
-
Модификации Ресурс-ПКЭ-1.5
-
Ресурс-ПКЭ-1.5-ви, измеритель показателей качества электрической энергии
Снят с производства
Замена: Ресурс-ПКЭ-1.7Подобрать аналогвы сейчас просматриваете -
Ресурс-ПКЭ-1.5-ои, измеритель показателей качества электрической энергии
Снят с производства
Замена: Ресурс-ПКЭ-1.7Подобрать аналог
-
-
