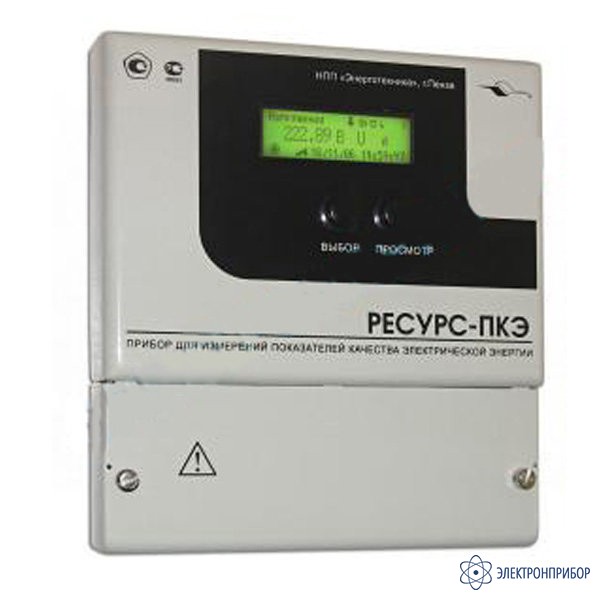

Ресурс-ПКЭ-1.7-ви-S — измеритель показателей качества электрической энергии

Код товара: 33457
  • 32696-12
    Является модификацией Ресурс-ПКЭ-1.7

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      32696-12 до 17.02.2027

    Особенности измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.7-ви-S:

    • Стационарный измеритель ПКЭ для непрерывного мониторинга качества электрической энергии;
    • Измерение показателей качества электрической энергии в соответствии с ГОСТ Р 51317.4.30–2008.

    Функциональные возможности измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.7-ви-S:

    • Измерение ПКЭ по ГОСТ Р 51317.4.30–2008 (класс А, S);
    • Измерение параметров напряжения;
    • Измерение дозы фликера по ГОСТ Р 51317.4.15–99;
    • Регистратор результатов измерений.

    Область применения измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.7-ви-S:

    • Контроль качества электрической энергии;
    • Автоматизированные информационно-измерительные системы контроля качества электрической энергии (АИИС КЭ)

    Измеряемые параметры измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.7-ви-S:

    ПКЭ:

    • Среднеквадратическое значение напряжения;
    • Отрицательное и положительное отклонения напряжения;
    • Установившееся отклонение напряжения;
    • Отклонение частоты;
    • Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
    • Коэффициент искажения синусоидальности напряжения;
    • Коэффициент n-ой гармонической составляющей напряжения (n изменяется от 2 до 50);
    • Коэффициент m-ой интергармонической составляющей напряжения (m изменяется от 1 до 49);
    • Длительность и глубина провала напряжения;
    • Длительность прерывания напряжения;
    • Длительность и коэффициент временного перенапряжения;
    • Кратковременная и длительная дозы фликера.

  • Технические характеристики измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.7-ви-S:

    Параметр Значение
    Хранение результатов измерений
    Статистические характеристики ПКЭ за 1 сутки не менее 3 мес
    Статистические характеристики ПКЭ за 7 суток не менее 1 года
    Параметры напряжения с временем измерения 10 с не менее 9 суток
    Параметры напряжения с временем измерения 1 мин не менее 9 суток
    Параметры напряжения с временем измерения 10 мин не менее 9 суток
    Параметры напряжения с временем измерения 2 ч не менее 30 суток
    Параметры провалов и временных перенапряжений не менее 3000 событий
    Схемы подключений
    Трехфазная трехпроводная
    Трехфазная четырехпроводная
    Однофазная двухпроводная
    Измерительные входы
    Количество входов 3
    Количество диапазонов измерений 2
    Номинальные среднеквадратические значения фазного/междуфазного напряжения 57,7/100 В и 220/380 В
    Интерфейсы передачи данных
    RS-232 до 115200 бит/c
    RS-485 до 115200 бит/c
    Импульсные входы и выходы
    Параметры импульсных входов
    Количество входов 2
    Значение тока в состоянии «включено» от 6 до 25 мА
    Ток в состоянии «выключено» 0,2 мА
    Параметры импульсных выходов
    Количество выходов 2
    Максимальное значение выходного тока в состоянии «замкнуто» 100 мА
    Максимальное значение выходного напряжения в состоянии «разомкнуто» 14 В
    Протоколы передачи данных
    «Ресурс»
    Электропитание
    Электропитание по дополнительному входу
    Диапазон питающих напряжений от 48 до 700 В (DC)
    Электропитание от измерительных цепей напряжения
    Диапазон действующих значений фазных напряжений от 46 до 330 В
    Диапазон действующих значений междуфазных напряжений от 80 до 570 В
    Диапазон частоты от 45 до 57,5 Гц
    Потребляемая мощность не более 10 В·А
    Условия эксплуатации
    По устойчивости к климатическим воздействиям группa 4 по ГОСТ 22261–94
    Диапазон температуры в рабочих условиях эксплуатации от минус 20°С до плюс 55°С

    Пример обозначения измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.7-ви-S

    Прибор «Ресурс-ПКЭ-1.7-ви-S» БГТК.411722.020 ТУ, где

    «1.7» – номер модификации

    «1» – количество трехфазных групп измерительных каналов (номер изменяется от 1 до 2)

    «7» – номенклатура измеряемых ПКЭ (номер изменяется от 1 до 5)

    «ви» – вариант конструктивного исполнения (символом «ви» указывается щитовой вариант с электропитанием от измерительных цепей)

    «S» – класс характеристик процесса измерений по ГОСТ Р 51317.4.30–2008 (символом «S» указывается класс S)

  • Комплект поставки Ресурс-ПКЭ-1.7-ви-S

    № Наименование Количество
    1 Измеритель показателей качества электрической энергии Ресурс-ПКЭ-1.7-ви-S 1
    2 Методика поверки 1
    3 Паспорт 1
    4 Программное обеспечение 1
    5 Руководство по эксплуатации 1

    Дополнительная комплектация Ресурс-ПКЭ-1.7-ви-S:

    (Поставляется по отдельному заказу)

    № Наименование Количество
    1 Кабель RS-232 (модемный) 1
    2 Кабель RS-232 (модемный 25-ти контактный) 1
    3 Кабель RS-232 (нуль-модемный) 1
    4 Источник питания ИП-690/250 1
    5 Преобразователь USB-RS-232 1
