ПАРМА РП411, ПАРМА РП 411, ПАРМА РП 4 11

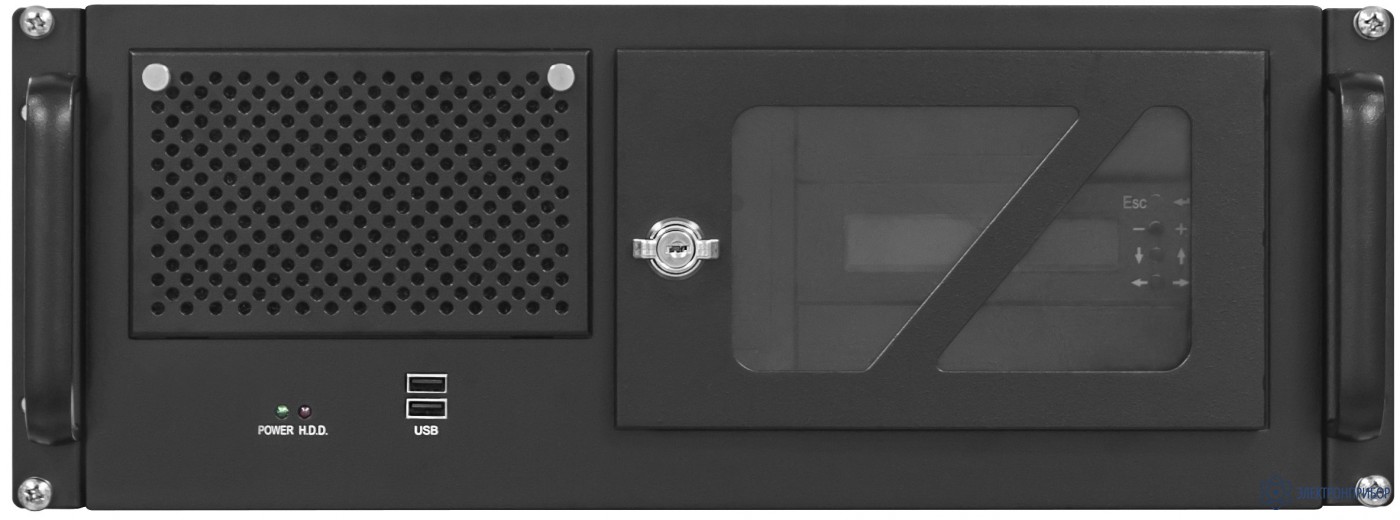

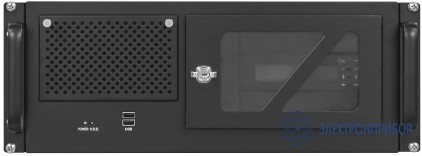

ПАРМА РП4.11 — цифровой регистратор аварийных процессов
Код товара: 37639-
-
Межповерочный интервал
4 года
-

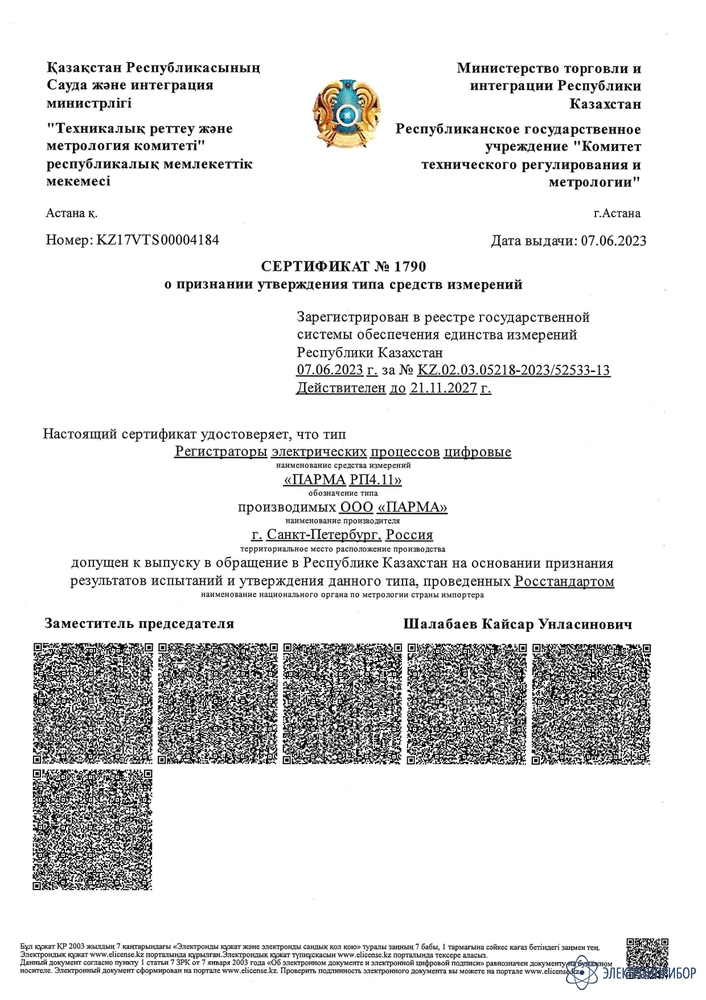

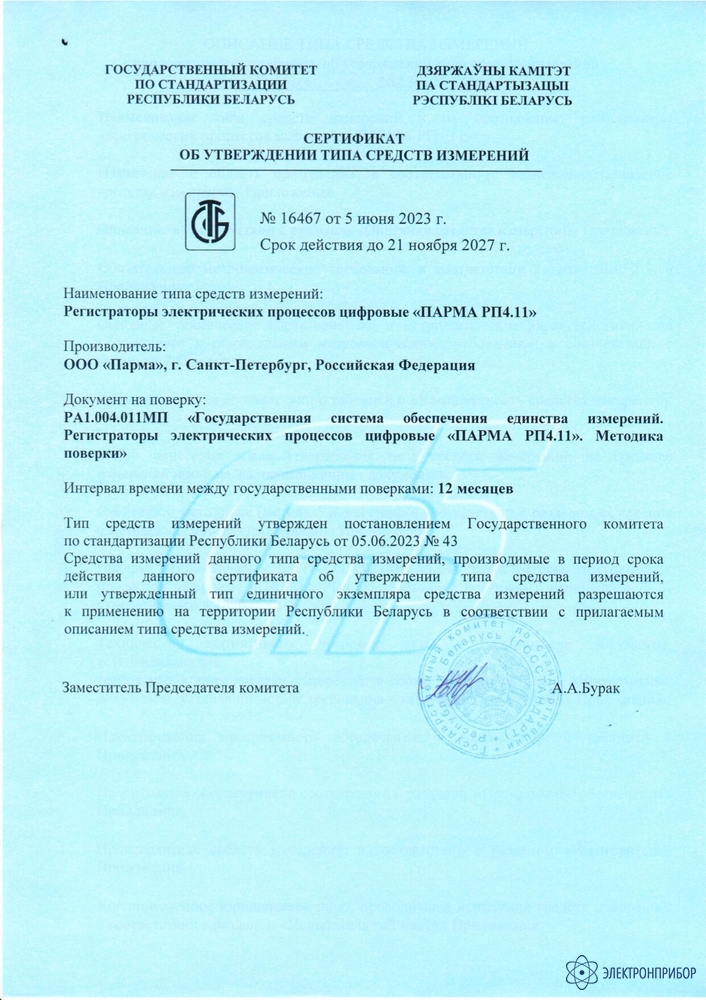

Госреестр СИ РФ
52533-13 до 21.11.2027
-
Реестр промышленной продукции РФ
305\1\2023
-
Производитель
Назначение регистратора аварийных процессов ПАРМА РП4.11
Цифровой регистратор ПАРМА РП4.11 является многоканальным регистратором аварийных событий (РАС) и одновременно измерителем и регистратором СМПР/WAMS (УВИ/PMU).
Особенности регистратора аварийных процессов ПАРМА РП4.11

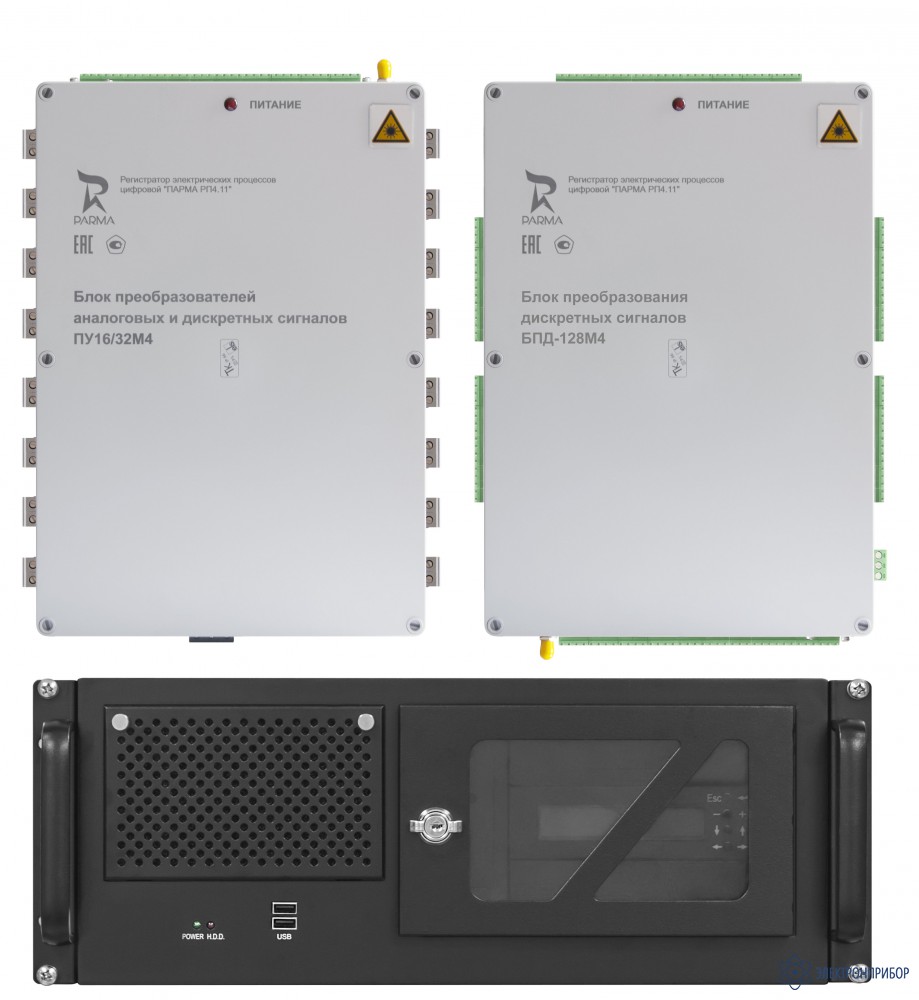

- Многоканальность, подключение к основному регистрирующему блоку по оптоволоконным кабелям до 9 преобразующих устройств (каждое 16 аналоговых/ 32 дискретных сигнала);
- Web-интерфейс;
- Ethernet (2 порта), USB 2.0, RS -232;
- Протоколы OPC, МЭК 870-5-104, МЭК 61850 (опция);

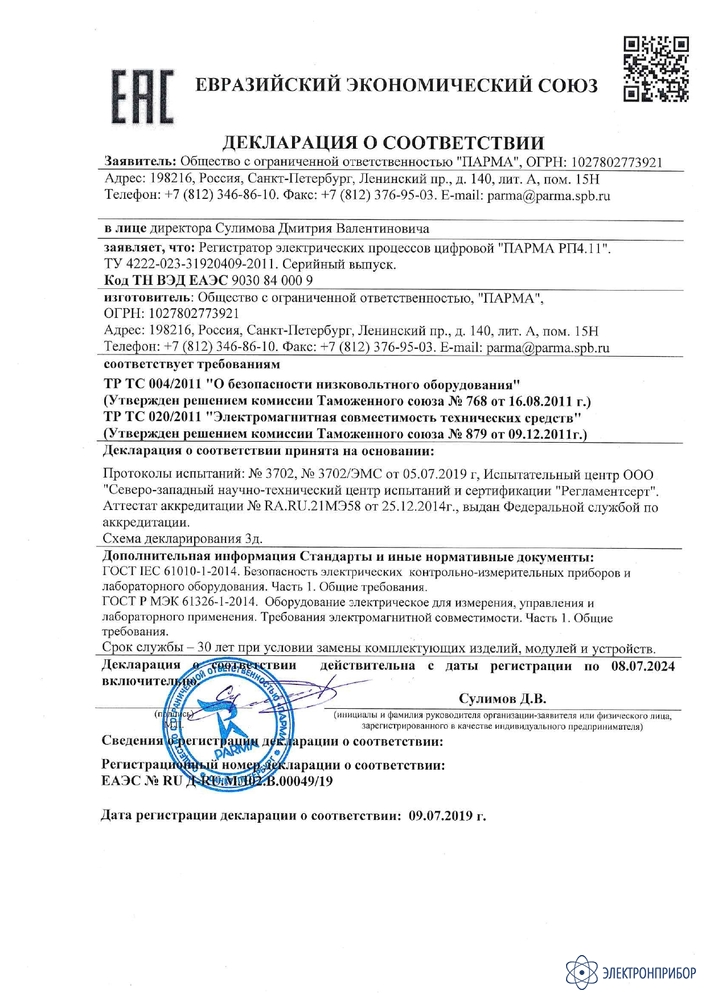

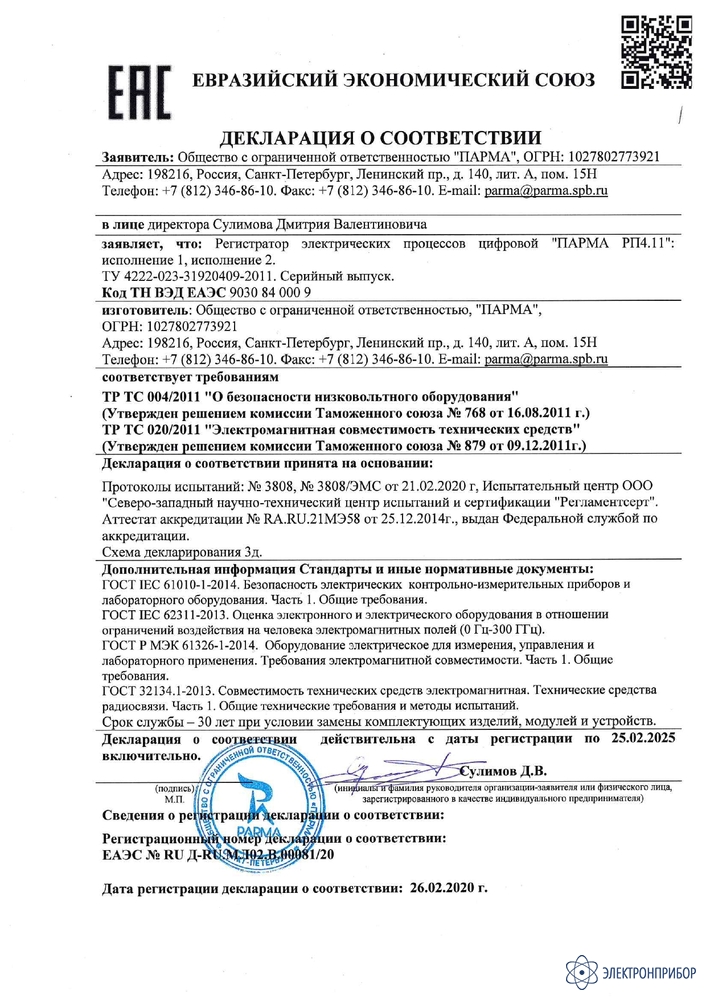

- Метрологически аттестован, сертификаты ЭМС;
- Аттестован НТЦ СО ЕЭС для систем СМПР
- Регистрация аварий, в том числе длительных, каскадных, без «мертвой зоны» с привязкой измерений к астрономическому времени с погрешностью 1 мкс
- Функции: Измеритель, Регистратор, Самописец, УВИ (устройство векторных измерений), ОМП
- Применение для аварийной регистрации токов датчиков Vacuum Schmelse, передающих сигнал в широком частотном диапазоне, с крайне низкой угловой погрешностью, без потери постоянной составляющей
- Гибкая логика уставок пуска
- Вычисление и передача данных по стандарту С37.118-2011
- Функция PDC (Phasor Data Concentrator)
Новые программные возможности регистратора ПАРМА РП4.11
Web-интерфейс
Web-сервер обеспечивает доступ к регистратору по локальной сети или по телефонной лини с использованием модема. В текущей версии реализованы следующие возможности:
- Доступ к выбранному регистратору.
- Изменение режимов работы регистратора.
- Инициация записи данных.
- Вывод информации о заведенных на регистратор сигналах.
- Доступ к файлам регистратора.
- Контроль состояния выбранных регистраторов.
Главное меню Web-сайта регистратора Вкладка “Оборудование” Вывод значений сигналов напряжения и тока группы «Самописец». Наличие в ПАРМА РП4.11 встроенного GPS приемника и SNTP сервера позволяет создавать на объекте информационно-измерительные комплексы с жесткой временной синхронизацией (прибор можно использовать как SNTP сервер).
Функция «Годограф»
Модуль "Годографа" позволяет получить периодически обновляемый (1 раз в минуту) файл в формате COMTRADE двух осциллограмм: минимумы и максимумы значений отношений действующего значения первого вектора ко второму для каждого угла (от 0 до 360 градусов).
В текущей версии web-сервера доступны следующие разделы:
- Вкладка Регистратор – содержит общую информацию о приборе, сообщение об ошибках и кнопки общего управления регистратором.
- Вкладка Оборудование – содержит информацию об установленном оборудовании.
- Вкладка Уставки – содержит список уставок, используемых в приборе, и органы управления.
- Вкладка Файлы – позволяет получить доступ к файлам, расположенным на жестком диске регистратора.
- Вкладка Пуски – содержит информацию о зарегистрированных авариях и записанных файлах самописцев.
- Вкладка Графики – содержит список всех сигналов, заведенных в регистратор, и позволяет посмотреть их текущие значения.
- Вкладка Выход – позволяет завершить соединения с web-сервером.
-
-
Технические характеристики регистратора аварийных процессов ПАРМА РП4.11
Параметр Значение Частота дискретизации до 19200 Гц диапазон аналоговых входов AC 0–200A, 0–460B
DC 0–25A, 0–650BДискретные входы 24, 48, 110, 220 В Режимы on-line, off-line -
Комплект поставки ПАРМА РП4.11
№ Наименование Количество 1. ПАРМА РП4.11 регистратор аварийных процессов 1 -
