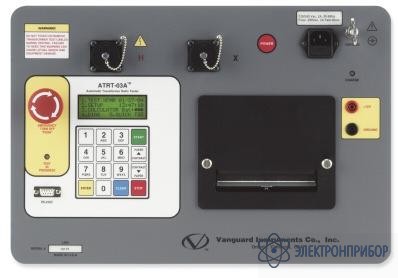

ATRT-03A — 3-х фазный измеритель коэффициента трансформации (со встроенным принтером, питание от аккумулятора)

Код товара: 29596
  • 51514-12

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      51514-12

    • Производитель

      Vanguard, США

    Аналог ATRT-03, добавлено питание от аккумулятора.

    Назначение прибора ATRT-03A:

    Приборы серии ATRT специально разработаны для диагностики трехфазных трансформаторов. Они предназначены для измерения коэффициентов трансформации силовых, измерительных и распределительных трансформаторов на подстанциях и в производственных условиях. Прочная и надежная конструкция позволяет использовать эти приборы в полевых условиях.

    Провода, входящие в комплект прибора, обладают особой конструкцией, предназначенной для обеспечения гибкости, необходимой в условиях холодной погоды. Приборы серии ATRT прекрасно подходят для использования при производстве силовых трансформаторов. Их уникальные методики испытаний и возможность хранения данных позволяет оператору подготовить и протестировать трехфазные трансформаторы сложной конструкции (с составными переключателями выходных обмоток трансформатора и проходные трансформаторы тока) за значительное меньшее время, чем при использовании приборов других производителей.

    Пользователь может задавать пределы измерений для проведения испытаний «годен/не годен», сравнение результатов измерения с шильдой трансформатора.

    Особенности прибора ATRT-03A:

    • Коэффициент трансформации: 0,8 - 15 000
    • Встроенный принтер
    • Питание от аккумулятора
    • Измерение тока возбуждения
    • Отклонение угла сдвига фазы
    • Компьютерный интерфейс
    • Расчет отклонения измеренных параметров от шильды (номинальными параметрами трансформатора)
    • Расчет % ошибки, основанной на измеренном и рассчитанном коэффициенте трансформации
    • Встроенная система автоматической смены РПН
    • Ударопрочный корпус с удобной ручкой для переноски.

    Применение прибора ATRT-03A:

    Прибор ATRT-03 подает напряжение на высоковольтную обмотку трансформатора и производит точное измерение результирующего напряжения на низковольтной обмотке. Прибор имеет максимальное напряжение 100 В, что является уникальным на сегодняшний день и позволяет проводить измерения даже в условиях сильных электро-магнитных помех и наводок, например на подстанциях. Помимо коэффициента трансформации, прибор измеряет ток возбуждения, отклонения угла сдвига фазы между обмотками высокого и низкого напряжения и ошибку определения коэффициента трансформации в процентах (разница между заводскими параметрами и измеренными прибором).

    Коэффициент трансформации трансформатора

    Коэффициент трансформации трансформатора представляет собой отношение количества витков в высоковольтной обмотке к количеству витков в низковольтной обмотке. Для большинства трехфазных трансформаторов имеет место определенная сложность в сравнении измеренного и номинального значений этого отношения в связи с тем, что для приведения измеренного значения к номинальному требуются коэффициенты, такие например как √3. Прибор ATRT-03A автоматически вводит этот коэффициент в виде, обеспечивающем оператору возможность непосредственного сравнения с номинальным (или предполагаемым) отношением. Встроенное в прибор вычислительное устройство выводит на экран ошибку (в %) в сравнении с номиналом (шильдой) для каждого отвода и каждой обмотки, исключая необходимость в наличие компьютера.

    Ток возбуждения

    Прибор ATRT-03A обеспечивает точное измерение тока возбуждения (с точностью до 0,1 мА, макс. 2 А), что может помочь в получении информации о состоянии сердечника трансформатора. Нежелательные циркулирующие токи или случайные замыкания на землю могут увеличить ток возбуждения и указать на наличие проблемы.

    Отклонение угла сдвига фазы и его применение

    Отклонение угла сдвига фазы, отображаемое либо в градусах (минутах), либо в радианах, представляет собой фазовое соотношение между сигналом по напряжению, подаваемым на высоковольтную обмотку, и сигналом по напряжению, снимаемым с низковольтной обмотки. Отклонение угла сдвига фазы совместно с ошибкой коэффициента трансформации могут быть использованы в качестве низко затратного метода проверки класса точности всех типов силовых и токовых трансформаторов при «нулевой нагрузке». Как правило, отклонение угла сдвига фазы по высокой и низкой стороне трансформатора крайне мало. Однако, если имеет место ухудшение состояния или повреждение сердечника трансформатора, отклонение угла сдвига фазы может измениться значительно.

    Прибор ATRT-03A определяет коэффициент трансформации в диапазоне от 0,8 до 15 000. Погрешность измерения составляет 0,1%. Все измерения происходят автоматически без дополнительных настроек или температурной компенсации.

    Прибор ATRT-03A может проводить тестирование практически любого трансформатора, таких как однофазные, трехфазные, трансформаторы тока, трансформаторы напряжения и регуляторов напряжения. (такие как однофазные, Треугольник-Звезда, Звезда-Треугольник, Треугольник-треугольник или Звезда-Звезда) без необходимости проводить какие либо дополнительные изменения настроек после первичного подключения прибора к тестируемому трансформатору. Также автоматический режим детектирования фазы трансформатора позволяет видеть различные векторные диаграммы трансформаторов.

    Прибор ATRT-03A может автоматически сам определять и испытывать 67 различных типов трансформаторов в соответствии со стандартами ANSI, CEI/IEC. Для дополнительной безопасности Пользователя прибор автоматически перед подачей тестового напряжения на трансформатор проверяет правильность подключения прибора к высокой и низкой стороне. Три тестирующих переменных напряжения 8В, 40 и 100В позволяют прибору ATRT-03A тестировать трансформаторы тока, напряжения и мощности.

  • Технические характеристики прибора ATRT-03A:

    Параметр Значения
    Коэффициент трансформации 0,8 – 15 000
    Диапазон и точность коэффициента трафнсормации 0,8 – 1 999: ±0,1%, 2 000 – 3 999: ±0,25%, 4 000 – 15 000: ±1% @ 8 В перем тока
    0,8 – 1 999: ±0,1%, 2 000 – 3 999: ±0,20%, 4 000 – 15 000: ±1% @ 40 В перем тока
    0,8 – 1 999: ±0,1%, 2 000 – 3 999: ±0,15%, 4 000 – 15 000: ±1% @ 100 VВ перем тока
    Напряжение возбуждения 8В @ 1A, 40В @ 0,6А или 100В @ 0,1А среднеквадратичное значение, устанавливается автоматически или по выбору оператора
    Диапазон и точность тока возбуждения 0 до 2А, ±1мА, ±2% от показаний + 1 цифра
    Диапазон и точность отклонения угла сдвига фазы 0-360 градусов, погрешность ±0,2 градуса ( ±1 цифра )
    Дисплей ЖК с подсветкой, 4 строки по 20 символов
    Принтер встроенный
    Компьютерный интерфейс RS-232C
    Программное обеспечение Windows® XP/Vista включено в стандартный комплект поставки
    Встроенная память Сохраняет до 200 результатов измерения, каждый включает шильду, коэффициент трансформации, ток возбуждения и угол сдвига фазы
    Габаритные размеры 432x178x330 мм
    Вес 6 кг
    Питание прибора 200 – 240 В, 50/60 Гц (3 Амп)

  • Комплект поставки ATRT-03A

    Наименование Количество
    Прибор ATRT-03A 1
    7,5 м удлинительный кабель 1
    RS-232 кабель 1
    Документация 1
    Кабель питания и заземления 1
    Комплект проводов 4,5 м для тестирования 3-х фазных трансформаторов 1
    Комплект проводов 4,5 м для тестирования однофазных трансформаторов 1
    Программное обеспечение 1
    ATRT-03-printer - встроенный принтер 1
    ATRT-03-case - кейс для транспортировки 1
