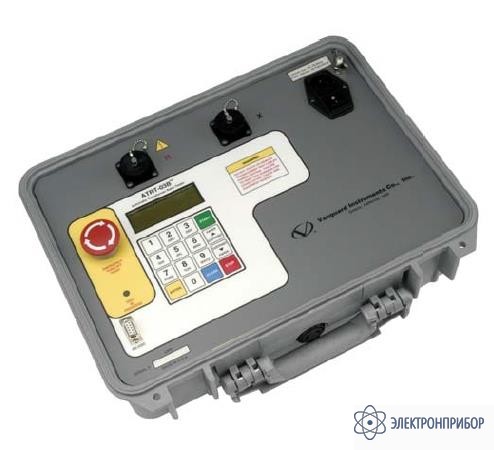

ATRT-03B (BASIC) — трехфазный измеритель коэффициента трансформации
Код товара: 29438-
-
Гарантия
1 год
-
Госреестр СИ РФ
-
Производитель
Назначение измерителя ATRT-03B:
Приборы серии ATRT специально разработаны для диагностики трехфазных трансформаторов. Они предназначены для измерения коэффициентов трансформации силовых, измерительных и распределительных трансформаторов на подстанциях и в производственных условиях. Прочная и надежная конструкция позволяет использовать эти приборы в полевых условиях.
Провода обладают особой конструкцией, предназначенной для обеспечения гибкости, необходимой в условиях холодной погоды.
Приборы серии ATRT прекрасно подходят для использования при производстве силовых трансформаторов. Их уникальные методики испытаний и возможность хранения данных позволяет оператору подготовить и протестировать трехфазные трансформаторы сложной конструкции (с составными переключателями выходных обмоток трансформатора и проходные трансформаторы тока) за значительное меньшее время, чем при использовании приборов других производителей. Пользователь может задавать пределы измерений для проведения испытаний «годен/не годен», сравнение результатов измерения с шильдой трансформатора.
Особенности измерителя ATRT-03B:
- Коэффициент трансформации: 0,8 - 15 000
- Измерение тока возбуждения
- Отклонение угла сдвига фазы
- Компьютерный интерфейс
- Расчет отклонения измеренных параметров от шильды (номинальными параметрами трансформатора)
- Расчет % ошибки, основанной на измеренном и рассчитанном коэффициенте трансформации
- Встроенная система автоматической смены РПН
- Ударопрочный корпус с удобной ручкой для переноски.
- Модель может выпускаться в ударопрочном, промышленном корпусе.
-
-
Технические характеристики измерителя ATRT-03B:
Параметр Значения Коэффициент трафнсормации 0,8 – 15 000 Диапазон и точность коэффициента трафнсормации 0,8 – 1 999: ±0,1%, 2 000 – 3 999: ±0,25%, 4 000 – 15 000: ±1% @ 8 В перем тока
0,8 – 1 999: ±0,1%, 2 000 – 3 999: ±0,20%, 4 000 – 15 000: ±1% @ 40 В перем тока
0,8 – 1 999: ±0,1%, 2 000 – 3 999: ±0,15%, 4 000 – 15 000: ±1% @ 100 VВ перем токаНапряжение возбуждения 8В @ 1A, 40В @ 0,6А или 100В @ 0,1А среднеквадратичное значение, устанавливается автоматически или по выбору оператора Диапазон и точность тока возбуждения 0 до 2 А, ±1 мА, ±2% от показаний + 1 цифра Диапазон и точность отклонения угла сдвига фазы 0-360 градусов, погрешность ±0,2 градуса ( ±1 цифра ) Дисплей ЖК с подсветкой, 4 строки по 20 символов Принтер нет Компьютерный интерфейс RS-232C Программное обеспечение Windows® XP/Vista включено в стандартный комплект поставки Встроенная память Сохраняет до 200 результатов измерения, каждый включает шильду, коэффициент трансформации, ток возбуждения и угол сдвига фазы Габаритные размеры 432x178x330 мм Вес 5,9 кг Питание прибора 200 – 240 В 50/60 Гц (3 Амп) -
Комплект поставки ATRT-03B (BASIC)
Наименование Количество Прибор ATRT-03B 1 7,5 м удлинительный кабель 1 RS-232 кабель 1 Документация 1 Кабель питания и заземления 1 Комплект проводов 4,5 м для тестирования 3-х фазных трансформаторов 1 Комплект проводов 4,5 м для тестирования однофазных трансформаторов 1 Программное обеспечение 1 ATRT-03-case - кейс для транспортировки 1
