Коэффициент33, Коэффициент 3.3

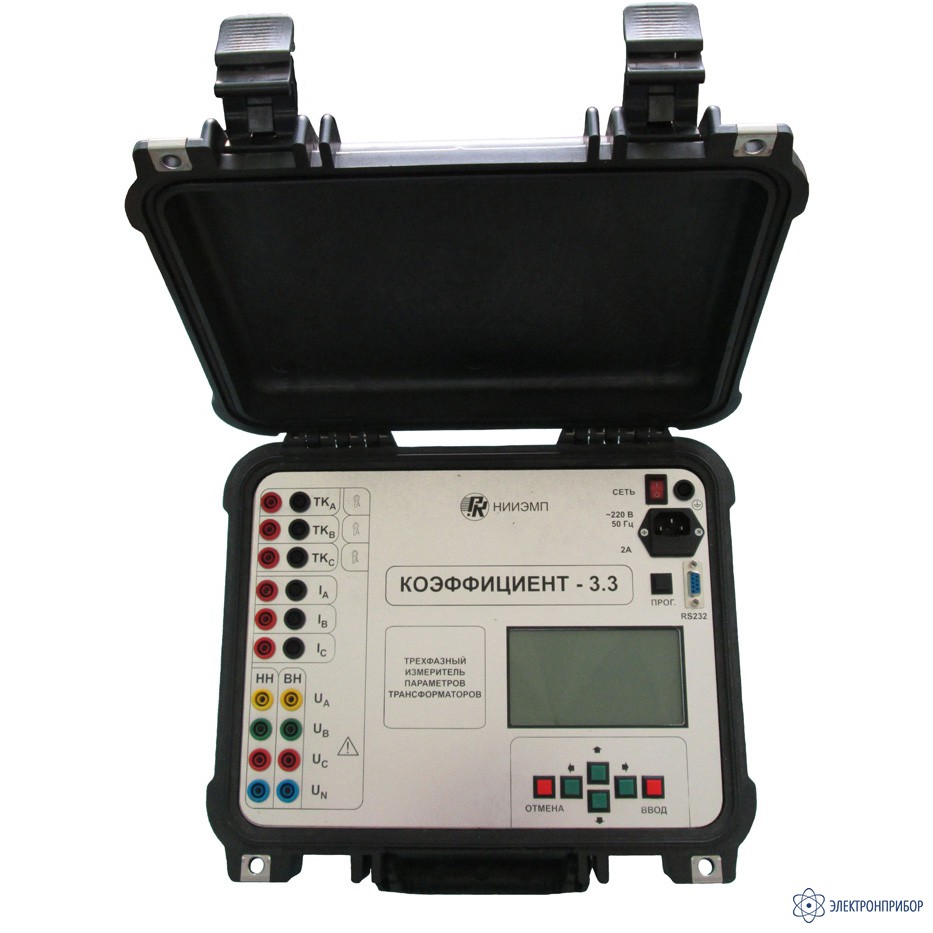

Коэффициент-3.3 — трехфазный измеритель параметров трансформаторов
Код товара: 41113-
в наличии
Для работы с прибором необходимы измерительные кабели (не входят в комплект поставки, поставляются за отдельную плату). Обязательно выберите один из кабелей в разделе Дополнительная комплектация.-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
58906-14 до 16.09.2029
-
Производитель
Сертификаты
Назначение трехфазного измерителя параметров трансформаторов Коэффициент-3.3:
Измеритель Коэффициент-3.3 в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС позволяет одновременно по трём фазам измерять для трансформаторов всех схем и групп соединения по ГОСТ 30830:
- коэффициент трансформации;
- потери холостого хода на малом напряжении;
- сопротивление короткого замыкания;
- напряжение и ток;
- коэффициент мощности;
- частоту измеряемого напряжения (тока);
- угол сдвига фаз между напряжением и током.
Коэффициент-3.3 выпускается в двух вариантах исполнения:
- стандартное (диапазон рабочих температур от 5˚C до 40˚C);
- северное (диапазон рабочих температур от минус 15˚C до 55˚C), обладает улучшенными конструкцией и влагозащищенностью.
Особенности трехфазного измерителя параметров трансформаторов Коэффициент-3.3:
- ручной или автоматический выбор предела измерения;
- энергонезависимая память для 200 результатов измерений;
- запись результатов в память с меткой времени;
- гальванически изолированный интерфейс RS232 для подключения к компьютеру;
- герметичный корпус с защитой класса IP-67 и габаритными размерами 339х295х152 мм.
-
-
Технические характеристики трехфазного измерителя параметров трансформаторов Коэффициент-3.3:
Измеряемая величина Обозначение Диапазон измерения Пределы допускаемой относительной основной погрешности измерения, % Среднеквадратическое значение переменного напряжения (каналы UВН, фазы A, B, C), В UВН 50-500 0,25 (относительная) Среднеквадратическое значение переменного напряжения (каналы UНН, фазы A, B, C), В UНН1 0,5-5 0,25 (относительная) UНН2 5-50 UНН3 50-500 Коэффициент трансформации КТ1 UВН/ Uнн1 0,5 (относительная) КТ2 UВН/ Uнн2 КТ3 UВН/ Uнн3 Среднеквадратическое значение переменного тока (каналы I, фазы A, B, C), А I1 0,02-0,2 0,25 (относительная) I2 0,20-2 I3 2-20 I4 20-200 1,0 (относительная) I5 200-2000 0,5 (относительная) Потери холостого хода на малом напряжении (активная электрическая мощность)
(1,0), ВтP11 4,4-44 0,25 (относительная) P21 44-440 P31 440-4400 Потери холостого хода на малом напряжении (активная электрическая мощность)
(0,5), ВтP12 2,2-22 1,0 (относительная) P22 22-220 P32 220-2200 Сопротивление короткого замыкания, Ом Zкз1 1100-11000 0,5 (относительная) Zкз2 110-1100 Zкз3 11-110 Zкз4 1,1-11 1,5 (относительная) Zкз5 0,11-1 1,0 (относительная) Коэффициент мощности λ от –1,0 до +1,0 Абсолютная 0,05 Частота переменного тока, Гц f от 45 до 65 Абсолютная 0,05Гц Угол фазового сдвига между напряжением и током, ° Δφ от -180 °до +180 ° Абсолютная 0,25° -
Комплект поставки Коэффициент-3.3
№ Наименование Количество 1. Трехфазный измеритель параметров трансформаторов Коэффициент-3.3 (выбранного исполнения) 1 2. Руководство по эксплуатации 1 3. Кабель для подключения к компьютеру 1 4. Сетевой шнур 1 -
