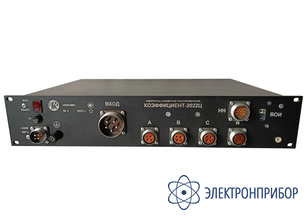

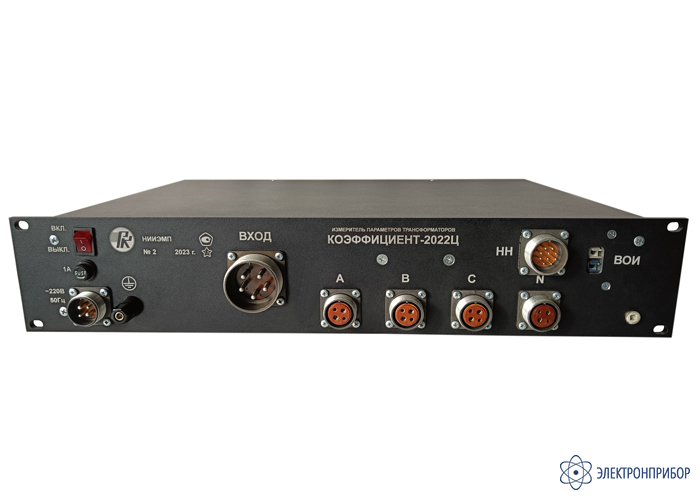

КОЭФФИЦИЕНТ-М-2022Ц — измеритель параметров трансформаторов
Код товара: 80469-
-
Производитель
Назначение измерителя параметров трансформаторов КОЭФФИЦИЕНТ-М-2022Ц:
Измеритель КОЭФФИЦИЕНТ-М-2022Ц в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС обеспечивает измерение для трансформаторов всех схем и групп соединения по ГОСТ 30830 коэффициента трансформации, тока и потерь холостого хода, сопротивления короткого замыкания, и определение группы соединения обмоток.
Особенности измерителя параметров трансформаторов КОЭФФИЦИЕНТ-М-2022Ц:
- Трёхфазный измеритель может использоваться для однофазных измерений.
- Измерение напряжений до 500 В и токов до 50 А.
- Ручной или автоматический выбор предела измерения.
- Программируемое число измерений с индикацией усреднённого значения.
- Гальванически изолированный волоконно-оптический интерфейс.
- Стоечный корпус 2U длиной 300 мм.
- Диапазон рабочих температур от -15°С до +45°С.
- Программное обеспечение для удаленного управления измерителем.
- Протокол обмена для встраивания измерителя в собственную систему.
- Поверочные кабели в основном комплекте поставки.
-
-
Технические характеристики измерителя параметров трансформаторов КОЭФФИЦИЕНТ-М-2022Ц:
Параметр Значение Диапазон измерений среднеквадратического значения напряжения переменного тока первой гармоники U, В от 50 до 500 Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока первой гармоники U, % ± [0,2 + 0,02 · (UК / U - 1)] Диапазоны измерений среднеквадратического значения напряжения переменного тока первой гармоники UНН, В от 0,5 до 5
от 5 до 50
от 50 до 500Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока первой гармоники UНН, % ± [0,2 + 0,02 · (UННК / UНН - 1)] Диапазоны измерений среднеквадратического значения силы переменного тока первой гармоники I, А от 0,005 до 0,05
от 0,05 до 0,5
от 0,5 до 5
от 5 до 50Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока первой гармоники I, %, в диапазонах
от 0,005 до 0,05 А
от 0,05 до 0,5 А
от 0,5 до 5 А
от 5 до 50 А± [0,25 + 0,05 · (IК / I - 1)]
± [0,25 + 0,025 · (IК / I - 1)]Диапазон измерений угла фазового сдвига между напряжением и током Δϕ, ° от минус 180 до 180 Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжением и током Δϕ, ° ± [0,25 + 0,025 · (UК / U + IK / I)] Диапазон измерений коэффициента мощности КP от -1,0 до +1,0 Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности КP ± [0,05 + 0,005 · (UК / U + IK / I - 2) + (1 / KP - 1)] Диапазоны измерений активной электрической мощности P, Вт
(от 0,01 · IК · UК · КP до IК · UК · КP)от 0,25 · КP до 25 (IК = 0,05 А)
от 2,5 · КP до 250 (IК = 0,5 А)
от 25 · КP до 2500 (IК = 5 А)
от 250 · КP до 25000 (IК = 50 А)Пределы допускаемой основной относительной погрешности измерений активной электрической мощности P, % ± [0,5 + 0,025 · (UК / U + IK / I - 2) + 0,6 · (1 / KP - 1)] Диапазон измерений частоты переменного напряжения f и тока fi, Гц от 45 до 65 Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока f, Гц ±0,05 -
Комплект поставки КОЭФФИЦИЕНТ-М-2022Ц
№ Наименование Количество 1 Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-2022Ц 1 2 Кабель питания КП, длина 3 м 1 3 Кабель измерительный поверочный КИП3, длина 1 м 1 4 Кабель измерительный поверочный КИП-НН, длина 1 м 1 5 USB-флеш-накопитель с программным обеспечением 1 6 Руководство по эксплуатации 1 Примечание: измерительные кабели изготавливаются длиной 2, 5, 10, 15, 30, 50 метров и не входят в основной комплект поставки.
-
