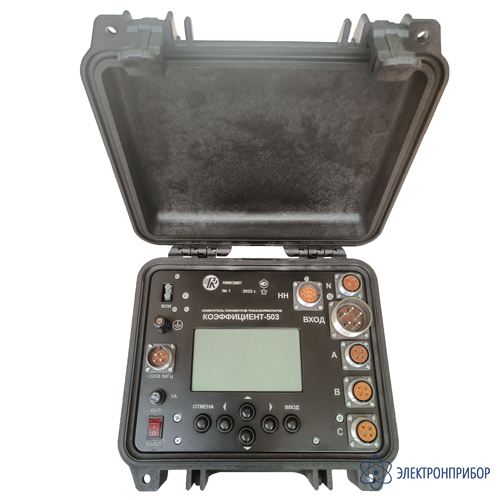

КОЭФФИЦИЕНТ-М-503 — измеритель параметров трансформаторов

Код товара: 80471

  • Назначение измерителя параметров трансформаторов КОЭФФИЦИЕНТ-М-503:

    Измеритель КОЭФФИЦИЕНТ-М-503 в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС обеспечивает измерение для трансформаторов всех схем и групп соединения по ГОСТ 30830 коэффициента трансформации, тока и потерь холостого хода, сопротивления короткого замыкания, и определение группы соединения обмоток.

    Особенности измерителя параметров трансформаторов КОЭФФИЦИЕНТ-М-503:

    • Трёхфазный измеритель, может использоваться для однофазных измерений.
    • Измерение напряжений до 500 В и токов до 50 А.
    • Ручной или автоматический выбор предела измерения.
    • Программируемое число измерений с индикацией усреднённого значения.
    • Гальванически изолированный волоконно-оптический интерфейс.
    • Ударопрочный корпус с размерами 271х248х123 мм.
    • Память на 200 результатов измерений.
    • Хранение результатов с привязкой к дате и времени.
    • Жидкокристаллический дисплей с настраиваемой подсветкой.
    • Диапазон рабочих температур от -15°С до +45°С.
    • Программное обеспечение для удаленного управления измерителем.
    • Протокол обмена для встраивания измерителя в собственную систему.
    • Поверочные кабели в основном комплекте поставки.

  • Технические характеристики измерителя параметров трансформаторов КОЭФФИЦИЕНТ-М-503:

    Параметр Значение
    Диапазон измерений среднеквадратического значения напряжения переменного тока первой гармоники U, В от 50 до 500
    Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока первой гармоники U, % ± [0,2 + 0,02 · (UК / U - 1)]
    Диапазоны измерений среднеквадратического значения напряжения переменного тока первой гармоники UНН, В от 0,5 до 5
    от 5 до 50
    от 50 до 500
    Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока первой гармоники UНН, % ± [0,2 + 0,02 · (UННК / UНН - 1)]
    Диапазоны измерений среднеквадратического значения силы переменного тока первой гармоники I, А от 0,005 до 0,05
    от 0,05 до 0,5
    от 0,5 до 5
    от 5 до 50
    Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока первой гармоники I, %, в диапазонах
    от 0,005 до 0,05 А

    от 0,05 до 0,5 А
    от 0,5 до 5 А
    от 5 до 50 А

    ± [0,25 + 0,05 · (IК / I - 1)]

    ± [0,25 + 0,025 · (IК / I - 1)]
    Диапазон измерений угла фазового сдвига между напряжением и током Δϕ, ° от минус 180 до 180
    Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжением и током Δϕ, ° ± [0,25 + 0,025 · (UК / U + IK / I)]
    Диапазон измерений коэффициента мощности КP от -1,0 до +1,0
    Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности КP ± [0,05 + 0,005 · (UК / U + IK / I - 2) + (1 / KP - 1)]
    Диапазоны измерений активной электрической мощности P, Вт
    (от 0,01 · IК · UК · КP до IК · UК · КP)    		 от 0,25 · КP до 25 (IК = 0,05 А)
    от 2,5 · КP до 250 (IК = 0,5 А)
    от 25 · КP до 2500 (IК = 5 А)
    от 250 · КP до 25000 (IК = 50 А)
    Пределы допускаемой основной относительной погрешности измерений активной электрической мощности P, % ± [0,5 + 0,025 · (UК / U + IK / I - 2) + 0,6 · (1 / KP - 1)]
    Диапазон измерений частоты переменного напряжения f и тока fi, Гц от 45 до 65
    Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока f, Гц ±0,05

  • Комплект поставки КОЭФФИЦИЕНТ-М-503

    № Наименование Количество
    1 Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-503 1
    2 Кабель питания КП, длина 3 м 1
    3 Кабель измерительный поверочный КИП3, длина 1 м 1
    4 Кабель измерительный поверочный КИП-НН, длина 1 м 1
    5 USB-флеш-накопитель с программным обеспечением 1
    6 Руководство по эксплуатации 1

    Примечание: измерительные кабели изготавливаются длиной 2, 5, 10, 15, 30, 50 метров и не входят в основной комплект поставки.
