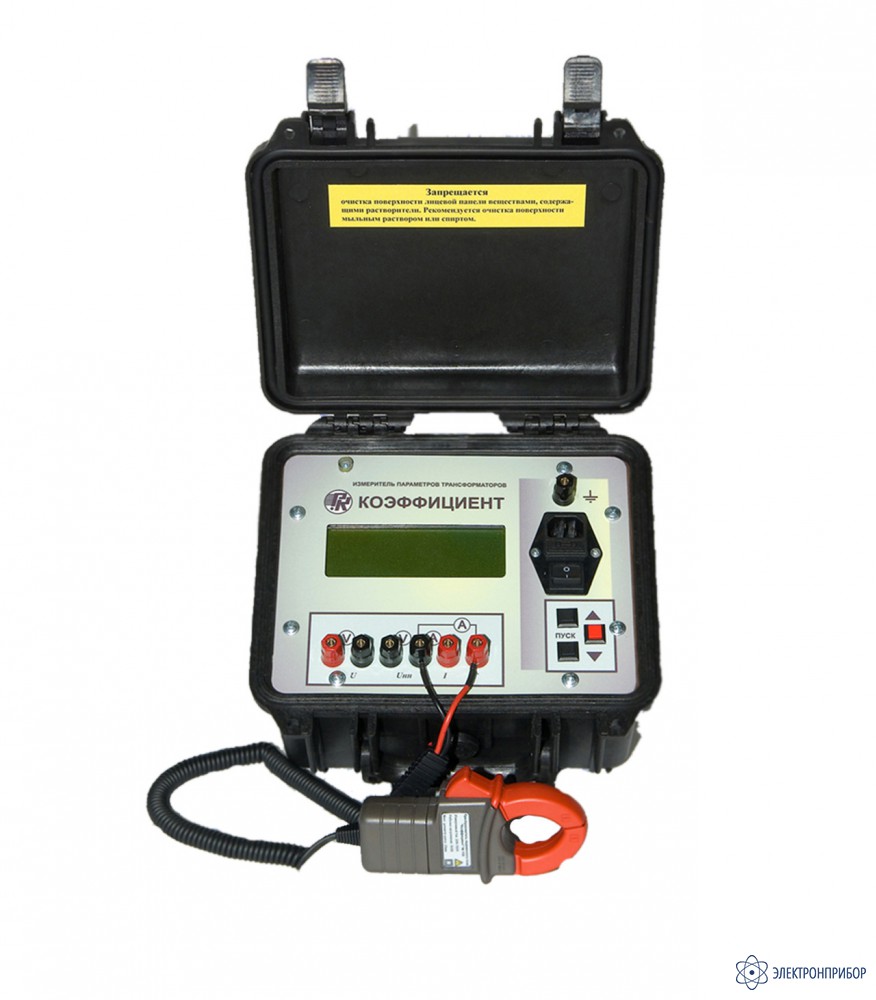

Коэффициент — прибор для измерения параметров силовых трансформаторов

Код товара: 38343
  • 38752-08
    2 варианта исполнения
    Для работы с прибором необходимы измерительные кабели (не входят в комплект поставки, поставляются за отдельную плату). Обязательно выберите один из кабелей в разделе Дополнительная комплектация.

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      38752-08 до 21.08.2029

    • Производитель

      НИИЭМП, Россия

    Сертификаты

    Описание прибора для измерения параметров силовых трансформаторов Коэффициент:

    Микропроцессорный прибор «Коэффициент» в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС позволяет измерять для трансформаторов всех схем и групп соединения по ГОСТ 30830 следующие параметры:

    • Коэффициента трансформации;
    • Потерь холостого хода на малом напряжении;
    • Сопротивление короткого замыкания.

    Прибор может использоваться в качестве двух гальванически развязанных вольтметров или вольтметра и амперметра.

    Прибор предназначен для оснащения эксплуатационных служб энергосистем и предприятий, изготавливающих энергетическое оборудование, и может использоваться как в цеховых условиях, так и на открытых распределительных устройствах подстанций.

    Выпускается в двух вариантах исполнения:

    • Стандартное (диапазон рабочих температур от 5˚C до 40˚C)
    • Северное (диапазон рабочих температур от минус 20˚C до 45˚C). Прибор обладает улучшенной конструкцией и влаго-защищенностью

  • Технические характеристики прибора для измерения параметров силовых трансформаторов Коэффициент:

    Измеряемая величина Обозначение Диапазон измерения Допускаемая основная погрешность измерения, %
    Действующее (среднеквадратическое) значение переменного напряжения (U), В U 25-400  ±[0.5+0.05·(Uk/U-1)]
    Действующее (среднеквадратическое) значение переменного напряжения (Uнн), В Uнн1 42-420 ±[0.5+0.05·(Uнн1к/Uнн1-1)]
    Uнн2 2-42  ±[0.5+0.05·(Uнн2к/Uнн2-1)]
    Коэффициент трансформации (Кт) Кт1 UВ/ Uнн1  ±[0.5+0.05·(Кт1/Кт1н-1)]
    Кт2 UВ/ Uнн2  ±[0.5+0.05·(Кт2/Кт2н-1)]
    Действующее (среднеквадратическое) значение переменного тока (I), А I0 20-100  ±[2+0.2·(I0k/I0-1)]
    I1 2,0-20  ±[0.5+0.05·(I1k/I1-1)]
    I2 0,20-2,0  ±[0.5+0.05·(I2k/I2-1)]
    I3 0,020-0,20  ±[1+0.2·(I3k/I3-1)]
    Потери холостого хода на малом напря-жении (активная электрическая мощ-ность) (cos=1,0), Вт P11 I1·UВ  ±[0.5+0.05·(P11k/P11-1)]
    P21 I2·UВ  ±[0.5+0.05·(P21k/P21-1)]
    P31 I3·UВ  ±[1+0.2·(P31k/P31-1)]
    Потери холостого хода на малом напря-жении (активная электрическая мощ-ность) (cos=0,5), Вт P12 I1·UВ  ±[1+0.1·(P12k/P12-1)]
    P22 I2·UВ   ±[1+0.1·(P22k/P22-1)]
    P32 I3·UВ   ±[1+0.1·(P32k/P32-1)]
    Сопротивление короткого замыкания (Zкз), Ом Zкз3 UВ/ I3  ±[1+0.1·(Zкз3/Zкз3н-1)]
    Zкз2 UВ/ I2  ±[0.5+0.05·(Zкз2/Zкз2н-1)]
    Zкз1 UВ/ I1  ±[0.5+0.05·(Zкз1/Zкз1н-1)]
    Zкз0 UВ/ I0  ±[2+0.2·(Zкз0/Zкз0н-1)]
    Индицируемые результаты ток, напряжение и сопротивление
    Напряжение питания фазное 220 В или линейное 380 В
    Диапазон рабочих температур от -5 до +40 °С
    Масса прибора (без клещей) 5 кг

    Варианты исполнения входных разъёмов

    Вариант 1. Винтовые зажимы обеспечивают подключение разных типов проводов.

    Вариант 2. Изолированные разъёмы повышают безопасность проведения работ.

  • Комплект поставки Коэффициент

    Наименование Количество
    Прибор Коэффициент 1
    Шнур питания 1
    Документация 1
    Преобразователь тока (Токовые клещи) с руководством по эксплуатации 1
    Сборник схем подключения 1

    Обращаем Ваше внимание, что измерительные кабели к прибору поставляются по дополнительному заказу за отдельную плату.

    Для корректной работы с прибором Вам необходимо выбрать один из комплектов измерительных кабелей.
