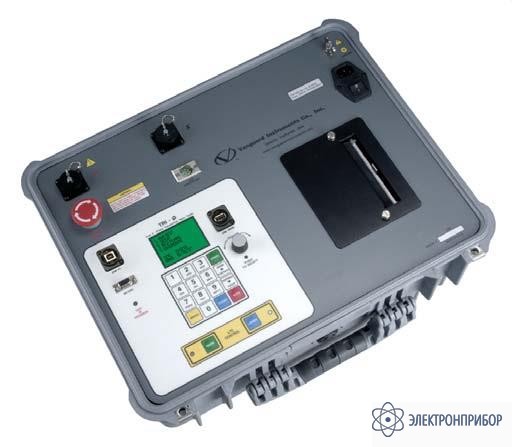

Tri-Phase — 3-х фазный измеритель коэффициента трансформации с 3-х фазным напряжением возбуждения

Код товара: 31182
  • 51514-12

    Назначение 3-х фазного измерителя коэффициента трансформации с 3-х фазным напряжением возбуждения Tri-Phase:

    3-х фазный измеритель коэффициента трансформации с 3-х фазным напряжением возбуждения Tri-Phase имеет независимай встроенный 3-х фазный источник переменного напряжения, и соответсвенно подает 3-х фазное напряжение возбуждения на высоковольтные обмотки трансформатора и производит точное измерение результирующего 3-x фазного напряжения на низковольтных обмотках.

    Питание прибора Tri-Phase происходит от одновазной сети 220-240В переменного напряжения.

    Прибор Tri-Phase имеет максимальное 3-х фазное выходное напряжение 100В, что является уникальным на сегодняшний день и позволяет работать в условиях сильных помех и наводок (на подстанции). Помимо коэффициента трансформации, прибор измеряет ток возбуждения, отклонения угла сдвига фазы между обмотками высокого и низкого напряжения и ошибку определения коэффициента трансформации в процентах.

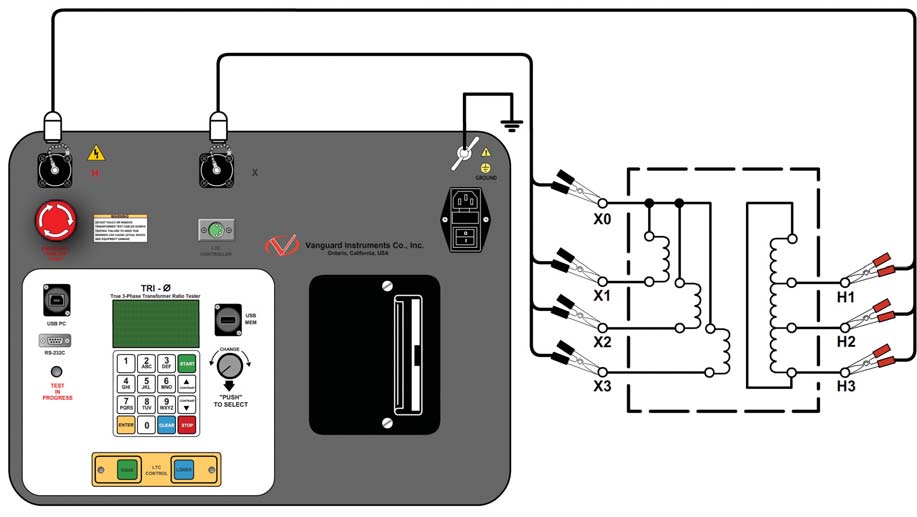

    Схема подключения

    Особенности 3-х фазного измерителя коэффициента трансформации с 3-х фазным напряжением возбуждения Tri-Phase:

    • Автоматически вводит коэффициент трансформации в виде, обеспечивающем оператору возможность непосредственного сравнения с номинальным (или предполагаемым) отношением. Встроенное в прибор вычислительное устройство выводит на экран ошибку (в %) в сравнении с номиналом (шильдой) для каждого отвода и каждой обмотки, исключая необходимость в наличие компьютера.
    • Обеспечивает точное измерение 3-х фазного тока возбуждения (с точностью до 0,1 мА, макс. 2А), что может помочь в получении информации о состоянии сердечника трансформатора. Нежелательные циркулирующие токи или случайные замыкания на землю могут увеличить ток возбуждения и указать на наличие проблемы.
    • Отклонение угла сдвига фазы совместно с ошибкой коэффициента трансформации могут быть использованы в качестве низкозатратного метода проверки класса точности всех типов силовых и токовых трансформаторов при «нулевой нагрузке».
    • Определяет коэффициент трансформации в диапазоне от 0.8 до 15,000. Погрешность измерения составляет 0,1%. Все измерения происходят автоматически без дополнительных настроек или температурной компенсации.
    • Может проводить тестирование практически любого трансформатора, таких как однофазные, трехфазные, трансформаторы тока, трансформаторы напряжения и регуляторов напряжения. (такие как однофазные, Треугольник-Звезда, Звезда-Треугольник, Треугольник-треугольник или Звезда-Звезда) без необходимости проводить какие либо дополнительные изменения настроек после первичного подключения прибора к тестируемому трансформатору.
    • Атоматический режим детектирования фазы трансформатора позволяет видеть различные векторные диаграммы трансформаторов.
    • Возможность тестирования 3-х фазных трансформаторов с фазорегулятором.
    • Встроенная база различных типов трансформаторов,  возможно автоматически определять и испытывать 130 различных типов трансформаторов в соответствии со стандартами ANSI, CEI/IEC.
    • Встроенный контроллер ответвлений, что позволяет испытывать сложные 3-х фазные трансформаторы (с множественными переключателями ответвлений и ТТ вводов.
    • Встроенный принтер для немедленной печати результатов измерения без необходимости использовать дополнительный компьютер.

  • Технические характеристики 3-х фазного измерителя коэффициента трансформации с 3-х фазным напряжением возбуждения Tri-Phase:

    Параметр Значения
    Напряжение возбуждения 3-х фазное, среднеквадратическое значение, устанавливается автоматически или по выбору оператора 8В @ 1A
    40В @ 0,2А
    100В @ 0,1А
    Коэффициент  трансформации 0.8 – 15,000
    Диапазон и точность измерения коэффициента трансформации 0.8 – 999: ±0.1%, 1,000 – 1,599: ±0.2%, 1,600 – 9,999: ±1%, 10,000 - 15,000:  ±1,5%@ 8 В перем тока
    0.8 – 999: ±0.1%, 1,000 – 1,599: ±0.2%, 1,600 – 9,999: ±1%, 10,000 - 15,000:  ±1,5%@ 40 В перем тока
    0.8 – 999: ±0.1%, 1,000 – 1,599: ±0.2%, 1,600 – 9,999: ±1%, 10,000 - 15,000:  ±1,5%@ 100 В перем тока
    Диапазон и точность тока возбуждения 0 до 2А, ±1мА, ±2% от показаний + 1 цифра
    Диапазон и точность отклонения угла сдвига фазы 0-360 градусов, погрешность ±0.2 градуса ( ±1 цифра )
    Дисплей ЖК с подсветкой, графический, 128х64 точки
    Принтер Встроенный
    Компьютерный интерфейс RS-232C , USB, USB  flash порт
    Програмное обеспечение Windows® XP/Vista/Windows 7 включено в стандартный комплект поставки
    Встроенная память Сохраняет до 112 результатов измерения, каждый  включает шильду, коэффициент трансформации, ток возбуждения и угол сдвига фазы и до 128 тестовых последовательностей
    Габариты 53 cм x 24 cм x 43 cм
    Масса 15,8 кг
    Питание прибора 100 – 240 В 50/60 Гц (3 Амп)

  • Комплект поставки Tri-Phase

    Наименование Количество
    3-х фазный измеритель коэффициента трансформации с 3-х фазным напряжением возбуждения Tri-Phase 1
    Комплект проводов 4,5м для тестирования 3-х фазных трансформаторов 1
    7,5м удлинительный кабель 1
    Кабель питания и заземления 1
    USB кабель 1
    ПО 1
    ККейс для кабелей 1
    ATRT-03-printer - встроенный принтер 1
