ДП-2 — датчик положения привода

Код товара: 22794

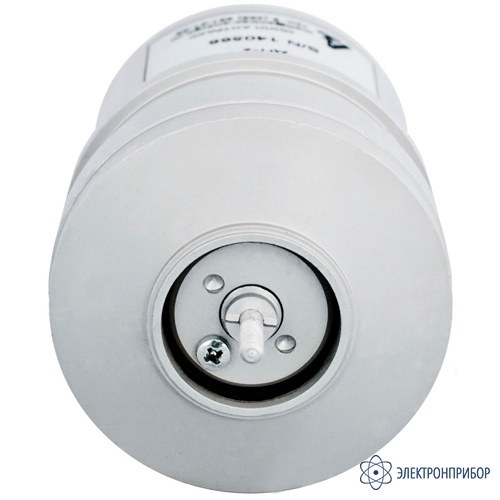

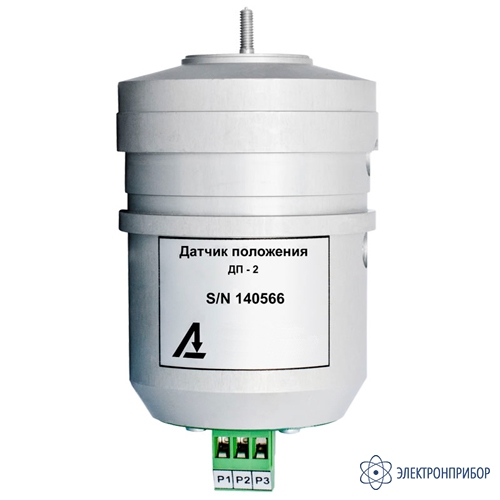

  • Датчик положения привода ДП-2 Датчик положения привода ДП-2

    • Гарантия

      1 год

    Описание датчика положения привода ДП-2:

    Датчик положения привода ДП-2 предназначен для определения положения привода ПДП-4 и других приводов, работающих с сельсин-датчиком и сельсин-приемником. Устанавливается датчик ДП-2 взамен сельсин-датчика и представляет из себя резистивный датчик угла поворота привода. Предназначен для подключения к указателям положения РПН типа ЛКМ, УП 2/УП 22/УП 23/УП 25 к приводам, рассчитанным на сельсин-датчик (типа РНТ-13, ПДП-4 и другие).

    Предоставляет возможность подключения автоматики защиты и управления трансформатором производства компаний Simens и ABB совместно с отечественными приводами.

  • Технические характеристики датчика положения привода ДП-2:

    Параметр Значение
    ДП-2 ДП-3 ДП-3-У ДП-4 ДП-5
    Габаритные размеры, мм Ø67x107 Ø67x107 Ø67x107 45х88х62 27x88x77
    Полный угол поворота 275±15° 360° (без стопора) 360°
    (без стопора)    		 - -
    Резистивный выход + - - - -
    Суммарное сопротивление резистора датчика 100 Ом ± 20% - - - -
    Аналоговый выход по напряжению - 0-5 В
    0-24 В    		 0-5 В
    0-24 В    		 - -
    Аналоговый выход «Токовая петля» - 0-20мА
    0-5 мА
    4-20 мА    		 0-20мА
    0-5 мА
    4-20 мА    		 - -
    Цифровой выход RS-485 - Протокол MODBUS Протокол MODBUS Протокол MODBUS -
    BCD-выход - - - +
    Совместимые указатели УП 2,
    УП 22,
    УП 23,
    УП 25    		 УП2,
    УП 23,
    УП 25,
    УП 4,
    УП 41    		 УП2,
    УП 23,
    УП 25,
    УП 4,
    УП 41    		 УП 2,
    УП 22,
    УП 23,
    УП 25,    		 УП 25
    Приводы ПДП-1, ПДП-4, ПДП-4У, РНОА, РНОА-110, РНОА-220, РНТ-13, РНТ-18, РНТ-20, РНТ-20А, МА-1, МАК-1, МАК-1/49, ЗРНОА-110/1000, ПМ-2М, ПБВ МЗ-2, МЗ-3, МЗ-4 EM-1, СМА-7, СМА-9, SHM, MR, ED
    Полный угол поворота 2750 ± 15° 3600 без стопора 3600 без стопора -
    Точность определения угла поворота - ДП-3 ± 2°
    ДП-3/2 ± 1°    		 ± 1° ± 1° -
    Напряжение питания - 5 В / 24 В ± 5% 5 В / 12 В ± 5% 5 В / 24 В ± 5% 5 В / 24 В ± 5%
    Срок службы, не менее 15 лет

  • Комплект поставки ДП-2

    № Наименование Количество
    1 Датчик положения привода ДП-2 1
    2 Руководство по эксплуатации 1
    3 Паспорт 1
