УП-100, УП 100, УП100
Цифровые указатели положения РПН (логометры)
УП-100 — регулятор положения привода
Код товара: 56077-
-
Гарантия
5 лет

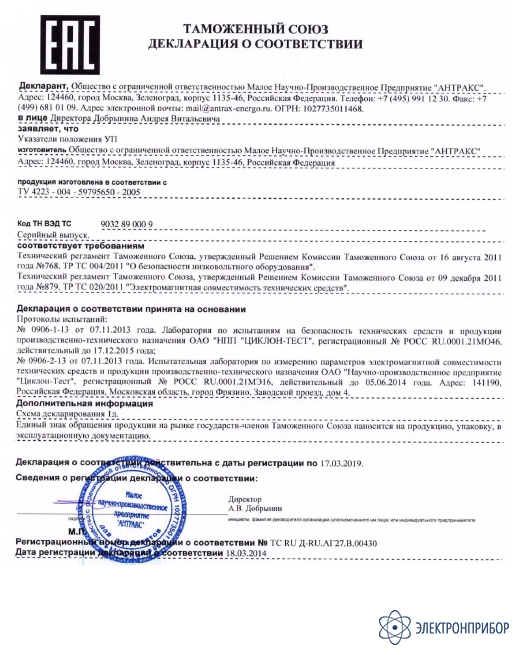

Сертификаты
Описание регулятора положения привода УП-100:
УП 100 измеряет параметры входных аналоговых сигналов:
- Линейного напряжения секции;
- Напряжения нулевой последовательности секции шин;
- Тока ввода одной из фаз секции шин;
- Тока ввода одной из фаз через секционный выключатель секции шин.
При работе УП 100 обеспечивается:
- Автоматическое поддержание напряжения в заданных пределах и коррекция уровня напряжения трансформатора по току нагрузки;
- Измерение и индикация текущей ступени привода РПН;
- Контроль и индикация текущих значений напряжения и тока компенсации;
- Переключение положений привода РПН посредством формирования импульсных или непрерывных команд управления приводом РПН;
- Контроль исполнения команд и исправности переключающего устройства РПН;
- Обеспечение блокировок привода РПН при:
- обнаружении перегрузки;
- обнаружении превышения 3U0;
- снижении напряжения ниже Umin;
- при поступлении внешних релейных сигналов блокировки;
- Аварийная сигнализация блокировки работы привода РПН;
- Контроль исправности привода РПН;
- Изменение внутренних настроек и режима работы прибора – оперативное изменение уставки по поддержанию напряжения с одного значения на другое;
- Передача текущих параметров, ввод и изменение уставок по цифровым интерфейсам, USB/RS-485 или аналоговому интерфейсу «Токовая петля» в устройства АСУ ТП или ТМ;
- Гальваническая развязка всех входов и выходов, а также цепей питания;
- Хранение, просмотр на встроенном ЖК-индикаторе;
- Сбор, просмотр и передача информации по линиям связи о 256-ти последних зафиксированных событиях;
- Встроенные часы-календарь обеспечивают привязку событий к реальному времени.
В УП 100 и УП 200 есть функция «мёртвых ступеней». При прохождении приводом РПН таких ступеней сигнал «Переключение» не воспринимается регулятором-указателем как ситуация «Привод неуправляем» и блокировка не производится.

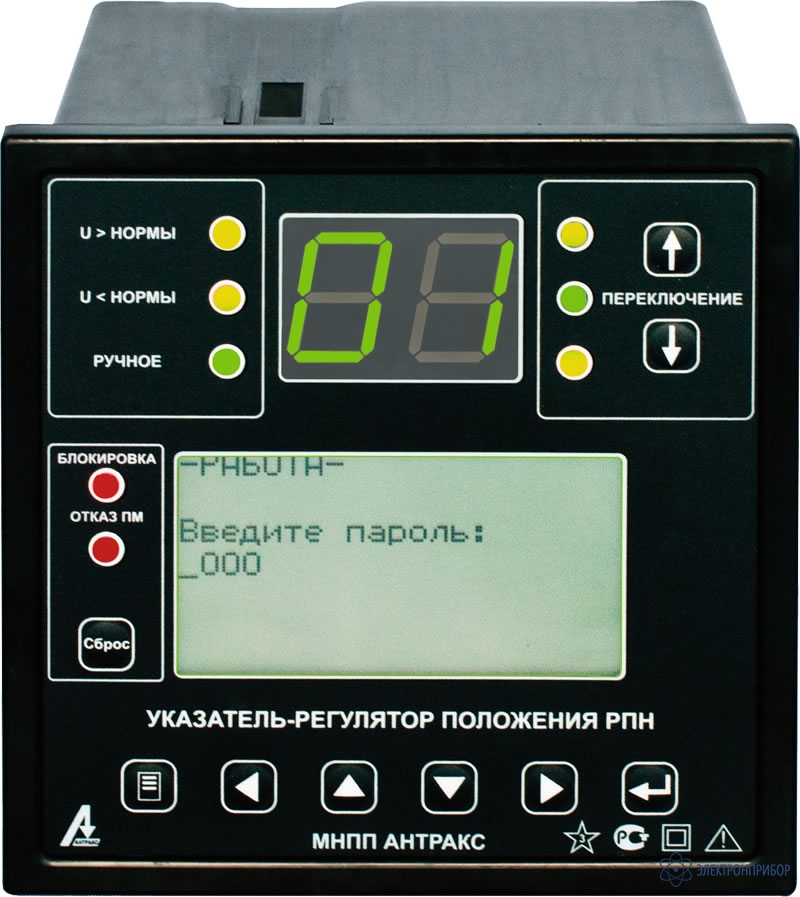

Измеренное значение текущей ступени положения привода РПН выводится на светодиодный индикатор яркостью свечения 10000 мкд, достаточной для надежного считывания показаний диспетчером со своего рабочего места при любом освещении.

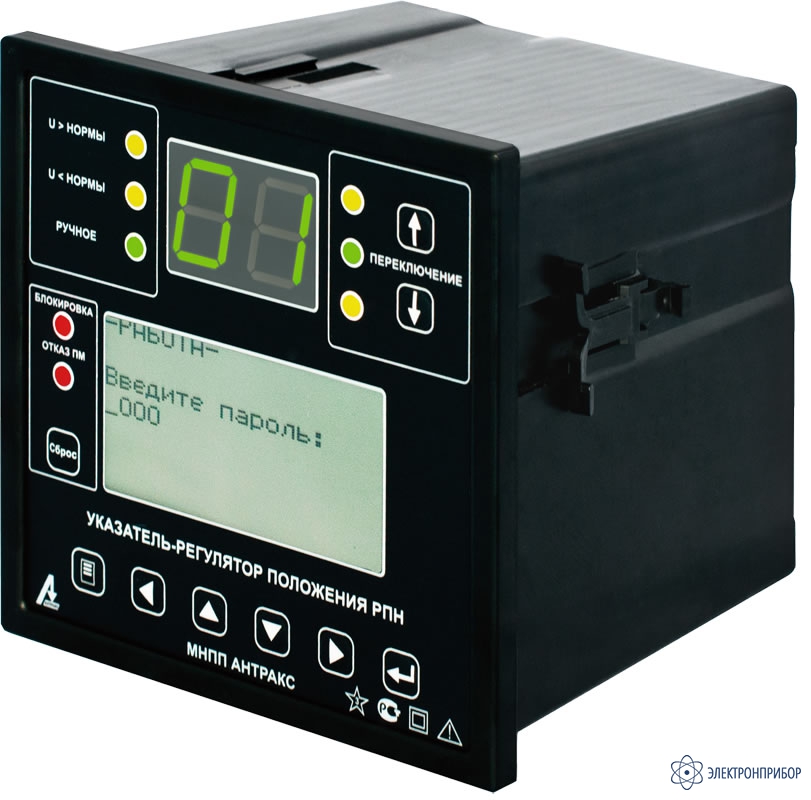

Прибор оснащен большим жидкокристаллическим информационным дисплеем, на который одновременно может быть выведено много параметров.
Регулятор-указатель совместим с приводами:
- MZ-2 и MZ-4 (Болгария);
- MR, EM и ED-S (Германия);
- BUF3, BUE3 (Швеция);
- Huamin (Китай);

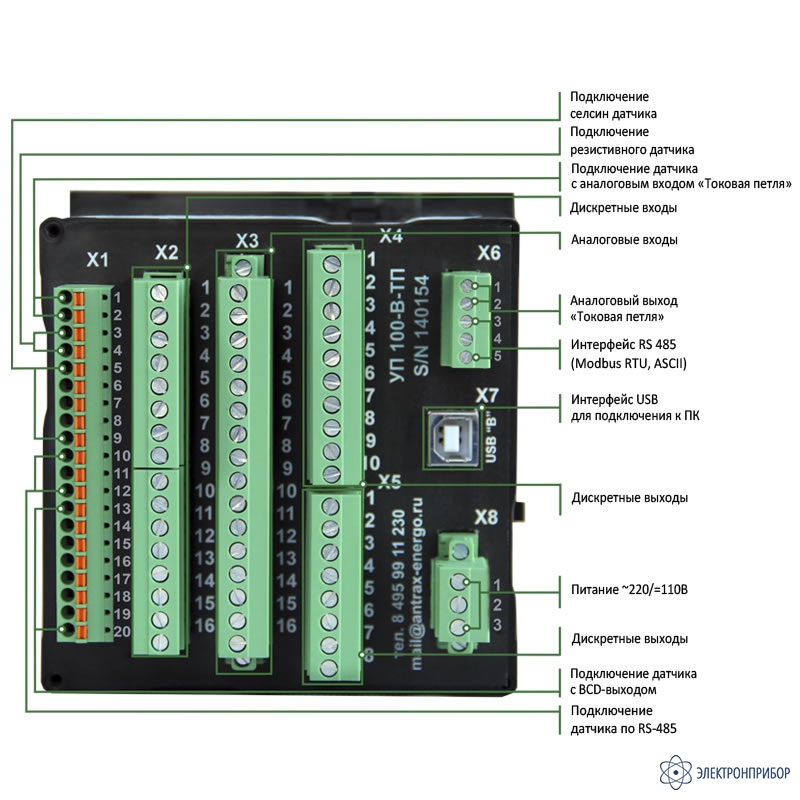

- Отечественными приводами (РНТ-13, ПДП-1, ПДП-4 и др.), комплектуемыми сельсин-датчиками БД404 или БД1404 или с заменой сельсин-датчика резистивным датчиком положения привода ДП-2 или цифровым датчиком ДП-3 с аналоговым выходом «Токовая петля» производства компании «Антракс»;
- С любыми другими приводами с резистивным датчиком или с датчиком, имеющим выходной сигнал «Токовая петля» или BCD-датчиком, и количеством ступеней не более 99
Регулятор-указатель УП 100 может быть исполнен в нескольких вариантах: с цифровыми или аналоговыми выходами, с аналоговым выходом (0…20 мА).

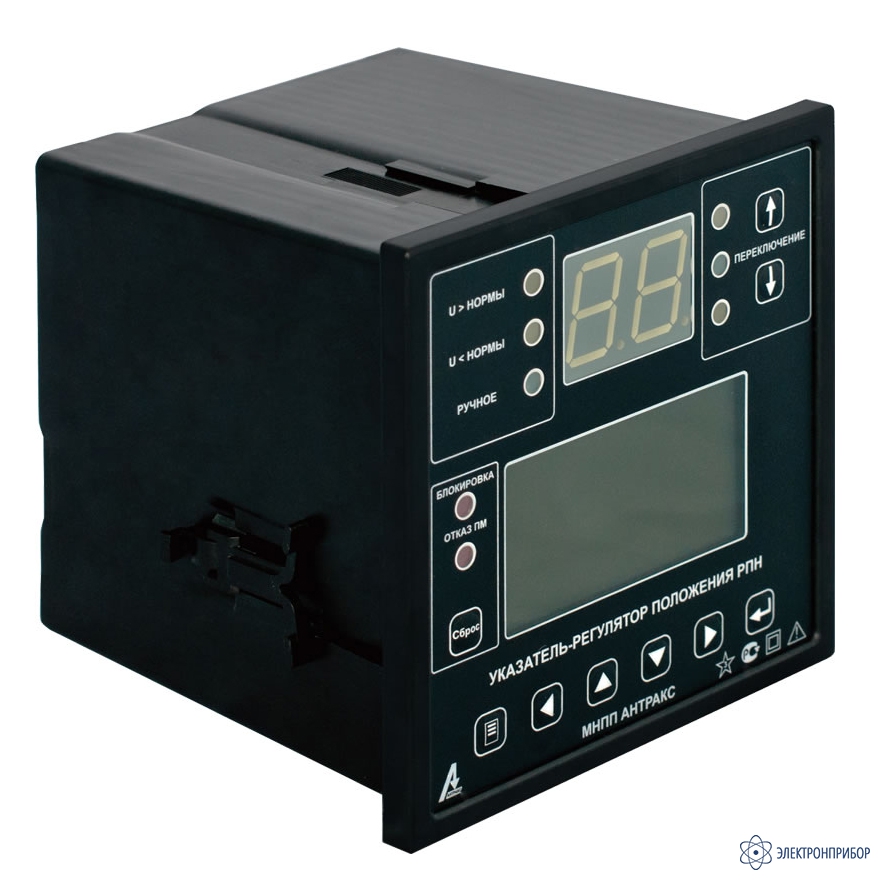

УП 100 выпускается в следующем варианте типоразмеров корпусов:
- Тип корпуса Б: щитовой, внешние габариты 144х144х90 мм, размер вырубного отверстия 138х138 мм;
Преимущества регулятора положения привода УП-100:
- Многократное повышение надежности контроля работы привода РПН;
- Дополнительные возможности настроек регулирования и определения аварийных ситуаций;
- Экономия места на щите управления;
- Работа регулятора привода в режиме «ведущий-ведомый» для уравнивания ступеней;
- Свободно программируемые входы-выходы, распределяющиеся в соответствии с потребностями пользователя.
Возможности регулятора положения привода УП-100:
- Осуществление непрерывного контроля состояния переключающего устройства трансформатора;
- Идеальное соответствие программам ремонта и модернизации за счет малых размеров и веса, легкому размещению в стандартные вырубные отверстия для указателей положения привода;
- Работа регуляторов «на входе» с любыми типами датчиков положения привода РПН без дополнительных переходников;
- Работа регуляторов «на выходе» с помощью нескольких независимых интерфейсов связи: RS485, Ethernet и USB, что позволяет легко цифровизировать данные силового оборудования любого года выпуска;
- Удобство в работе для обслуживающего персонала ПС за счёт наличия отдельных экранов для отображения ступени привода РПН и для контроля текущих параметров работы трансформатора;
- Легкое распознавание издалека работниками подстанции текущей ступени привода РПН, благодаря индикаторам с яркостью свечения 10000 мкд;
- Передача всей информации по современным каналам связи в системы телемеханики и SCADA-системы;
- Совмещение функций измерения, управления и отображения в регуляторе;
- Надежное регулирование напряжения за счет возможности синхронизации и параллельного управления трансформаторами в одной или нескольких группах;
- Возможность бесперебойного электроснабжения потребителей благодаря одновременному контролю двух систем шин и оперативному переключению регулирования с одной секции шин на другую;
- Контроль одним регулятором до 99 ступеней привода трансформатора;
- Высокая дискретность задания уставок.
-
-
Технические характеристики регулятора положения привода УП-100:
Параметр Значение Напряжение питания Входное напряжение переменного тока 85 – 264 В Входное напряжение постоянного тока 90 – 370 В Потребляемая мощность, не более 50 Вт Входные аналоговые сигналы Число входов по току 4 Число входов по напряжению 4 Номинальный входной переменный ток 5 (1) А Номинальное входное переменное напряжение 100 В Входные дискретные сигналы Число входов 10 Напряжение срабатывания При питании постоянным током 150 – 260 В При питании переменным током 110 – 260 В Напряжение несрабатывания При питании постоянным током 0 – 130 В При питании переменным током 0 – 90 В Длительность входного сигнала (постоянного тока) не менее 50 мс Выходные дискретные сигналы Число выходов 11 Максимальное коммутируемое напряжение постоянного или переменного тока 260 В Коммутируемый ток 5 А Интерфейсы связи USB-интерфейс линии связи 1 Интерфейс RS-485, протокол – MODBUS 2 Аналоговый выход ТП 0 – 20 мА Максимальный ток на клеммах реле управления 120 мA Максимальное допустимое напряжение на клеммах реле управления 400 В Яркость свечения индикатора 10000 мкд Воздействие климатических факторов внешней среды ГОСТ 52931-2008 ГОСТ 15150-69 группа С4 УХЛ, категория размещения 4.1 Воздействие механических факторов внешней среды ГОСТ 17516.1 М7 Степень защиты регулятора-указателя по передней панели ГОСТ 14254 IP 20 Температурный диапазон от -40 до +70 °С Срок службы 15 лет -
Комплект поставки УП-100
№ Наименование Количество 1 Регулятор положения привода УП-100 1 -
