УП-30 — указатель положения привода

Код товара: 56019
  • Указатель положения привода УП-30 Указатель положения привода УП-30

    • Гарантия

      5 лет

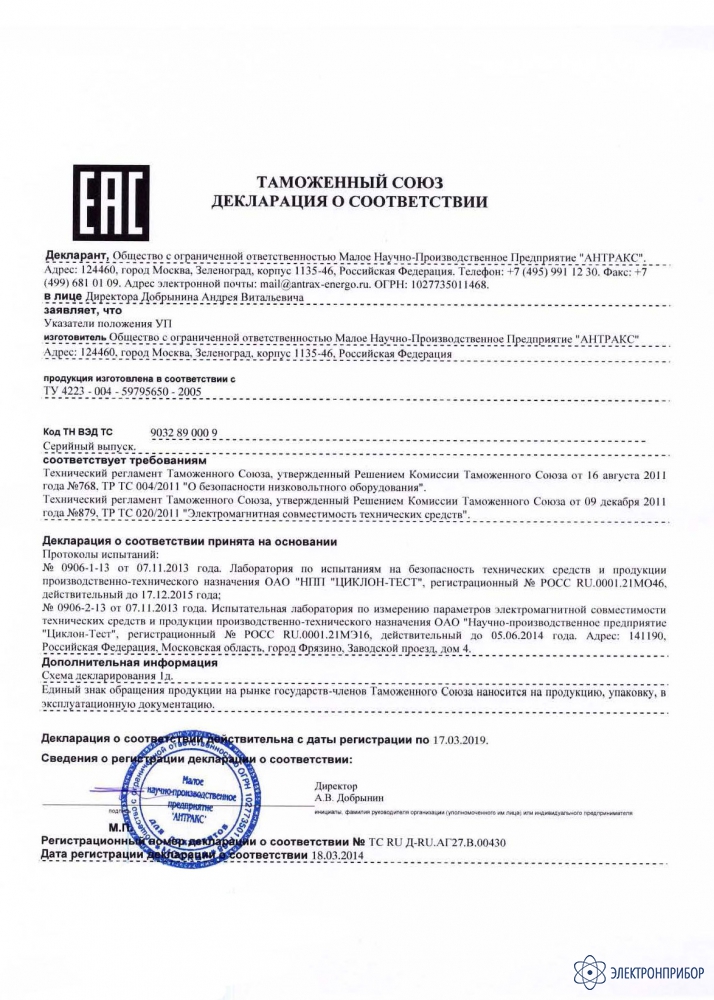

    Сертификаты

    Описание указателя положения привода УП-30:

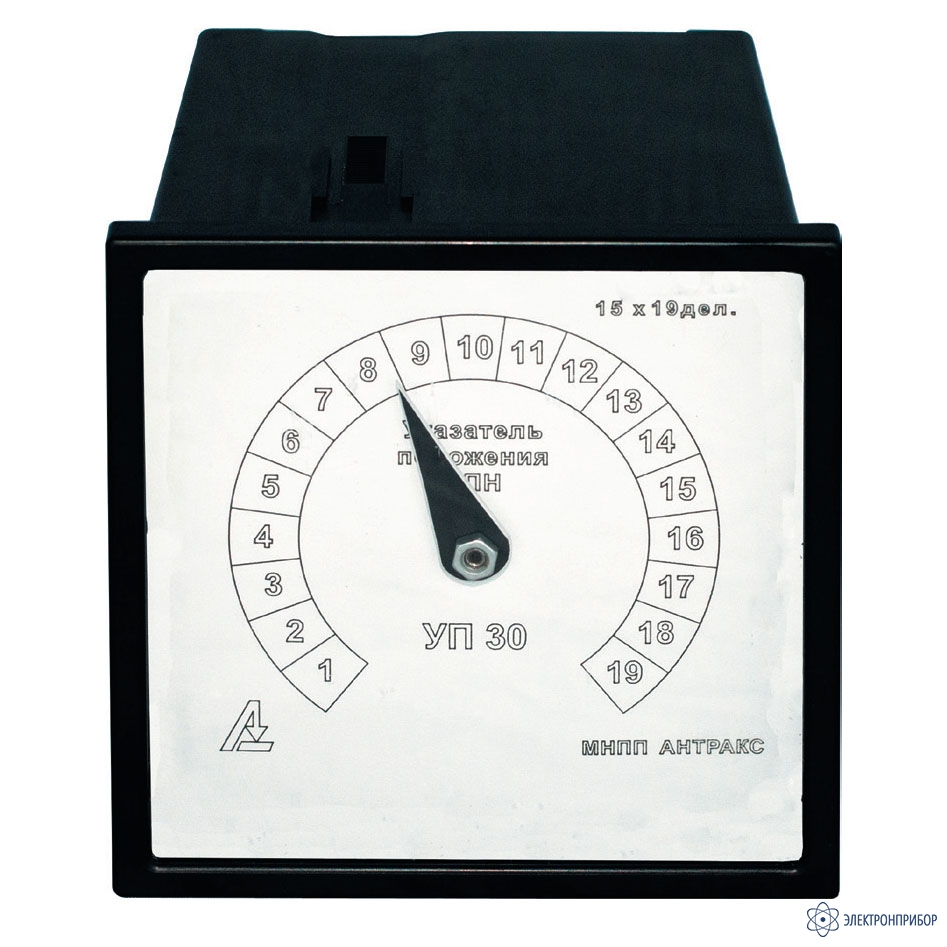

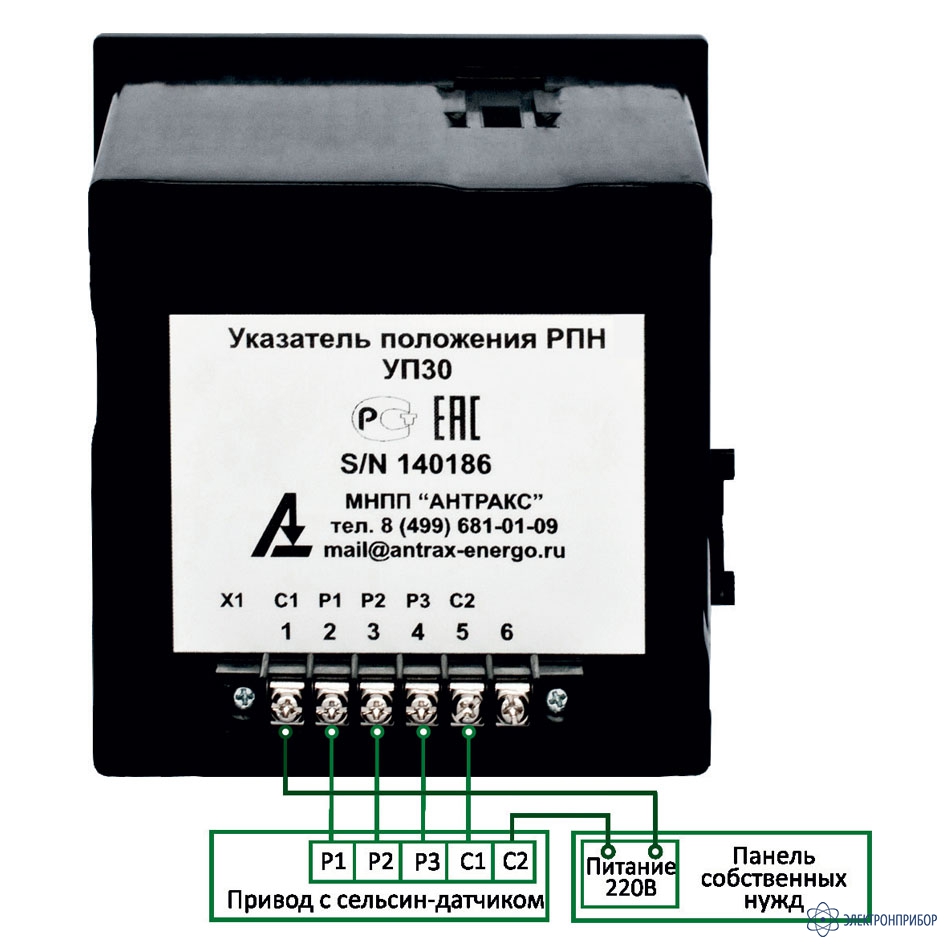

    УП-30 - указатель положения привода РПН стрелочного типа, совместимый только с сельсин датчиком БД 1404.

    Традиционный стрелочный указатель УП 30 выпускается в корпусе типоразмера В – 120х120х123 мм, который точно соответствует размеру указателя положения типа ЛКМ.

    Питание прибора осуществляется от сети переменного тока с номинальным напряжением питания 110 В с частотой 50/ 60 Гц.

    Совместимые приводы:

    • ПДП-4, ПДП-4У;
    • МА-1, МАК-1 и любые другие приводы, комплектуемые датчиками БД1404 и количеством ступеней не более 99.

  • Технические характеристики указателя положения привода УП-30:

    Параметр Значение
    Подключаемые типы датчиков Сельсин-датчик
    Тип корпуса В
    Напряжение питания для указателей в корпусе А ~220 В ± 20%
    Напряжение питания для указателей в корпусе В 90 – 370 В
    Входное напряжение переменного тока 85 – 264 В
    Входное напряжение постоянного тока 120 – 370 В
    Потребляемая мощность, не более 5 Вт
    Яркость свечения индикатора 10000 мкд
    Максимальный ток на клеммах реле управления 120 мA
    Максимальное допустимое напряжение на клеммах реле управления 400 В
    Воздействие климатических факторов внешней среды: ГОСТ 52931-2008 ГОСТ 15150-69 группа С4 УХЛ, категория размещения 4.1
    Воздействие механических факторов внешней среды: ГОСТ 17516.1 М7
    Степень защиты указателя: ГОСТ 14254 IP 20
    Температурный диапазон от -40 до +50 °С
    Срок службы 15 лет

  • Комплект поставки УП-30

    № Наименование Количество
    1 Указатель положения привода УП-30 1
