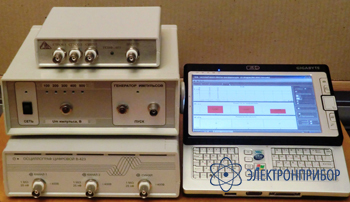

ИМПУЛЬС-9 — установка для диагностики механического состояния обмоток силовых трансформаторов

Код товара: 26128

    • Гарантия

      1.5 года

    Назначение установки ИМПУЛЬС-9:

    Установки «Импульс-9» являются развитием установок «Импульс-8», широко применяемых в России и СНГ для оценки механического состояния обмоток силовых трансформаторов и реакторов.

    В основе диагностики лежит метод частотного анализа, рекомендованный СИГРЭ как наиболее чувствительный метод диагностики механических деформаций.

    Описание метода частотного анализа:

    Метод частотного анализа имеет два подхода: импульсный и частотный.

    В первом случае на обмотку трансформатора подается зондирующий импульс низкого напряжения (прямоугольной, стандартной или двойной экспоненциальный формы). Одновременно осциллографируется ток (или напряжение) на измерительных шунтах или трансформаторах, подключенных к другим обмоткам (переходный процесс, возникающий в обмотках как их реакция на воздействие прямоугольного импульса). Осциллограммы приложенного импульса и соответствующего отклика, записываются с использованием высокоточных высокоскоростных аналого-цифровых преобразователей, далее преобразуются в частотную область с использованием алгоритма быстрого преобразования Фурье, затем рассчитывается передаточная функция как отношение спектров входного и выходного сигналов.

    Во втором случае измерения производятся непосредственно в частотной области, то есть, на ввод обмотки от свип-генератора подается синусоидальное напряжение с амплитудой 10 В, изменяющееся по частоте в широком диапазоне – от нескольких герц до нескольких мегагерц, а с других вводов снимается амплитудно-частотная характеристика - реакция обмоток на приложенное воздействие,

    В основе метода заложен принцип последовательного дефектографирования. То есть, сначала при первичном дефектографировании на трансформаторе снимаются нормограммы, которые в дальнейшем будут сравниваться с дефектограммами - передаточными функциями, полученными при последующих измерениях. Изменения в дефектограмме по сравнению с нормограммой свидетельствуют о появлении электрических или механических повреждений, распрессовке обмоток. Если диагностика для данного трансформатора проводится впервые, то оценка состояния обмоток производится сравнением частотных характеристик разных фаз данного или другого - однотипного трансформатора.

    Каждый из двух подходов имеет свои достоинства и недостатки. Так, частотный подход имеет более высокую чувствительность на низких частотах (что важно для диагностики состояния магнитной системы), проще в эксплуатации и интерпретации результатов, но процедура диагностики занимает больше времени по сравнению с импульсным подходом.

  • Возможности метода частотного анализа:

    По заключению рабочей группы СИГРЭ А2.26, специально созданной для разработки Руководства по применению метода частотного анализа, по сравнению с остальными данный метод является чувствительным к обнаружению следующих дефектов / повреждений трансформаторов:

    • смещения обмоток и их элементов (катушек, отводов);
    • потеря радиальной устойчивости внутренней обмотки;
    • сползание витков регулировочной обмотки;
    • потеря осевой устойчивости проводников обмотки;
    • распрессовка обмоток и магнитопровода;
    • замыкание листов магнитопровода, образование короткозамкнутых контуров;
    • различные межвитковые / межкатушечные замыкания.

    Сравнительные параметры установок:

    Сравниваемый параметр Метод частотного анализа (импульсный подход) Метод частотного анализа (частотный подход)
    Тип генератора Генератор прямоугольных импульсов Генератор синусоидальных сигналов изменяющейся частоты
    Тип компьютера / Операционная система Ноутбук / Vista Ноутбук / Vista
    Вес установки без измерительного кабеля 5 кг 4 кг
    Требования к квалификации обслуживающего персонала +++ ++
    Длительность проведения одного измерения 1 мин 5 мин

    Тип генератора зависит от выбранного варианта установки на стадии согласования условий поставки.

  • Комплект поставки ИМПУЛЬС-9

    Наименование Количество
    Портативный компьютер типа ноутбук, с программным обеспечением 1
    Генератор прямоугольных импульсов или свип-генератор 1
    Аналого-цифровой преобразователь (осциллограф) 1
    Калибратор 1
    Соединительный блок 1
    Кабели, соединители 1
    Инструкция по эксплуатации 1
