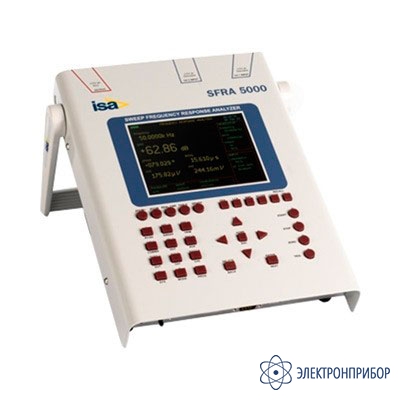

SFRA-5000 — прибор диагностики механического состояния трансформаторов

Код товара: 54411
  • Прибор диагностики механического состояния трансформаторов SFRA-5000 Прибор диагностики механического состояния трансформаторов SFRA-5000 Прибор диагностики механического состояния трансформаторов SFRA-5000 Прибор диагностики механического состояния трансформаторов SFRA-5000

    Назначение прибора диагностики механического состояния трансформаторов SFRA-5000:

    Прибор SFRA-5000 предназначен для оценки механического состояния обмоток силовых трансформаторов и реакторов методом частотного отклика (FRA, SFRA). Данный метод основан на снятии уникальной для каждого трансформатора частотной характеристики, а сравнение во времени позволяет определить изменение механического состояния обмоток или смещение других частей трансформатора, особенно после транспортировки или близких коротких замыканий.

    Описание прибора диагностики механического состояния трансформаторов SFRA-5000:

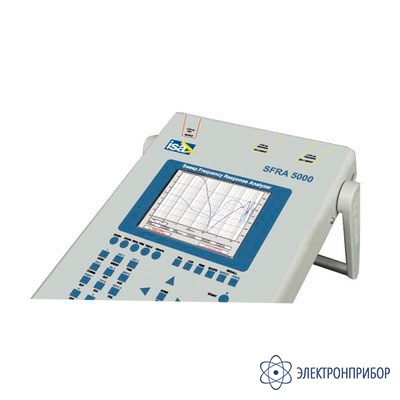

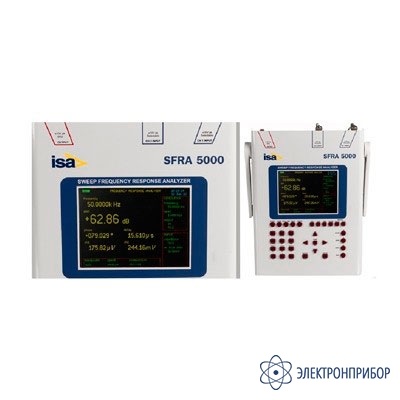

    Большой цветной дисплей и широкий функционал встроенных программных средств SFRA-5000 позволяют анализировать и исследовать результаты измерения без необходимости подключения к ПК. Таким образом, работа может быть проведена непосредственно на месте расположения объекта испытаний в короткое время и с высокой точностью.

    Интерфейсы связи USB, RS 232 и Ethernet необходимы для подключения прибора к ПК. Специальное программное обеспечение позволяет управлять прибором, анализировать результаты и формировать базу данных результатов. SFRA-5000 поставляется в комплекте с аксессуарами для подключения, которые позволяют быстро и легко подключиться к трансформатору и обеспечить отличную надежность и повторяемость результатов.

    С помощью прибора SFRA-5000 возможно обнаружить следующие дефекты и повреждения:

    • Смещения обмоток и их элементов (катушек, отводов);
    • Потеря радиальной устойчивости внутренней обмотки;
    • Сползание витков регулировочной обмотки;
    • Потеря осевой устойчивости проводников обмотки;
    • Распрессовка обмоток и магнитопровода;
    • Замыкание листов магнитопровода, образование короткозамкнутых контуров;
    • Различные межвитковые / межкатушечные замыкания.

  • Технические характеристики прибора диагностики механического состояния трансформаторов SFRA-5000:

    Параметр Значение
    Диапазон частот 5 Гц – 45 МГц
    Динамический диапазон 120 Дб
    Погрешность 0,02 дБ;
    0,02 дБ + 0,05 дБ/МГц;
    0,1 дБ + 0,04 дБ/МГц
    Угловая погрешность 0,05° < 10 кГц;
    0,07° + 0,0009°/ кГц < 5 МГц;
    5,05° + 0,0001°/ кГц < 45 МГц
    Входное сопротивление 50 Ом или 1 МОм
    Габариты 305 х 230 х 45 мм
    Масса 2,7 кг

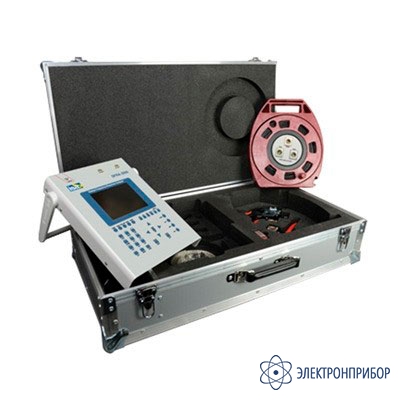

  • Комплект поставки SFRA-5000

    № Наименование Количество
    1 Прибор диагностики механического состояния трансформаторов SFRA-5000 1
    2 Набор кабелей 1
    3 Транспортный кейс 1
    4 Руководство по эксплуатации 1
    5 Гарантийный талон 1
