MI3252 MicroOhm 100A
MI 3252 — микроомметр
Код товара: 26090-
-
Гарантия
3 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
45832-10 до 27.04.2025
-
Производитель
Сертификаты
Назначение микроомметра MI 3252:

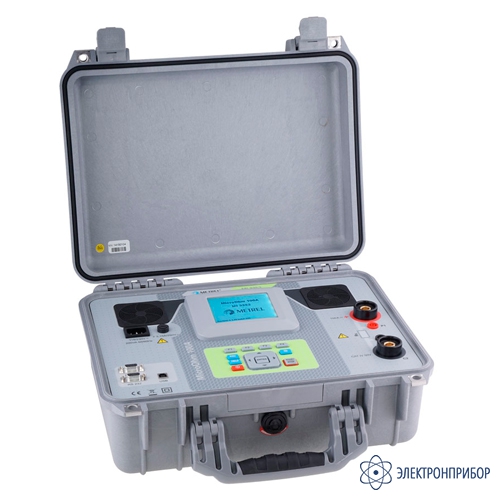

MI 3252 представляет собой портативный прибор для измерения сопротивлений выключателей, расцепителей, соединений токопроводящих шин, кабельных и сварных соединений и др. с использованием испытательного тока от 100 мА до 100 А.
Функции микроомметра MI 3252:
- Измерение сопротивления в диапазоне от 10 мкОм до 20 Ом с разрешением 1 нОм, с погрешностью ±0,25%.
- Измерение падения напряжения в диапазоне от 1 мВ до 2 В с разрешением 1 мкВ с погрешностью ±0,25%.
Особенности микроомметра MI 3252:
- автоматический и ручной выбор диапазона измерения сопротивления;
- регулируемый испытательный ток (100 мА ... 100 А);
- вывод на экран графика сопротивления;
- защита от внешнего напряжения в случае неправильного подключения, автоматический контроль целостности токовой цепи;
- портативность: прибор размещен в прочном корпусе с ручкой;
- возможность установки пределов для оценки приемлемости результата измерения (годен/негоден);
- встроенная память позволяет сохранять до 1000 результатов;
- передача данных на ПК (RS232/USB) с помощью программного обеспечения, входящего в основной комплект поставки;
- батарейное питание позволяет проводить измерения с использованием испытательного тока 100 А в течение 10 минут.
Примеры применения микроомметра MI 3252:
MI 3252 позволяет выявить проблемы, связанные с высоким контактным сопротивлением сварных соединений, автоматических выключателей, токопроводящих шин и т.д. Подобные неисправности могут вызвать сбои в работе и повреждения аппаратуры.
Пример 1: Измерение контактного сопротивления высоковольтного автоматического выключателя. Данный тест должен проводиться при измерительном токе не менее 50 A.
Пример 2: Измерение контактного сопротивления токопроводящей шины. С помощью больших токов сопротивление токопроводящей шины может быть проверено при условиях, близких к реальным условиям эксплуатации. Это позволяет получить надежный результат и с легкостью сделать вывод о необходимости проведения ремонта.
-
-
Технические характеристики микроомметра MI 3252:
Функция Диапазон измерений Разрешение Погрешность измерений Ток Сопротивление 10,000 ... 199,999 мкОм
0,20000 ... 1,99999 мОм
2,0000 ... 19,9999 мОм
20,000 ... 199,999 мОм
0,20000 ... 1,99999 Ом
2,0000 ... 19,9999 Ом1 нОм
10 нОм
100 нОм
1 мкОм
10 мкОм
100 мкОм±0,25% от измерения 100 A
100 А / 50 А
50 А / 10 А
10 А / 1 А
1 А / 100 мА
100 мАНапряжение 200 мкОм
2 мОм
20 мОм
200 мОм
2 Ом
20 Ом1,000 мВ…20,000 мВ
20,00 мВ…200,00 мВ
10,00 мВ … 100,00 мВ
100,0 мВ … 1,0000 В
20,0 мВ … 200,0 мВ
200,0 мВ … 2,0000 В
20,0 мВ … 200,0 мВ
200,0 мВ … 2,0000 В
20,0 мВ … 200,0 мВ
200,0 мВ … 2,0000 В1 мкВ
10 мкВ
10 мкВ
0,1 мВ
0,1 мВ
0,1 мВ
0,1 мВ
0,1 мВ
0,1 мВ
0,1 мВ±0,25% от измерения 100 A
100 А
50 А
50 А
10 А
1 А
10 А
1 А
100 мА
100 мАНапряжение питания 230 / 115 В переменного тока Батарея 12 В постоянного тока / 12 мАч Категория перенапряжения CAT IV / 50 В Дисплей ЖК дисплей, 320х240 пикс., с подсветкой Порты связи 2 х RS-232 и USB Память 512 кБ (1000 результатов) Размеры 410х175х370 мм Вес 11,8 кг -

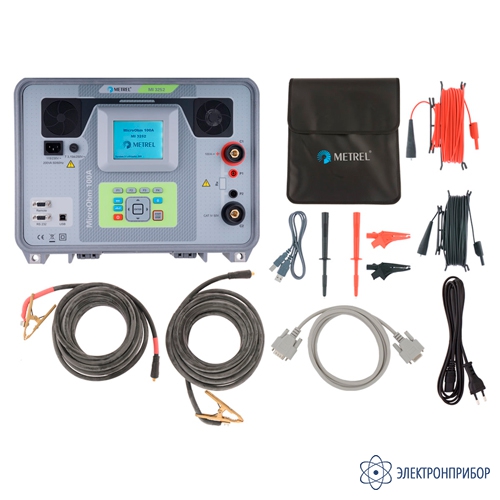

Комплект поставки MI 3252
№ Наименование Количество 1 Микроомметр MI 3252 1 2 Токовый измерительный провод с зажимом типа "крокодил", длина 5 м, 25 мм2 2 3 Потенциальный измерительный провод, длина 5 м (красный, черный) 2 4 Измерительный наконечник (красный, черный) 2 5 Зажим типа "крокодил" (красный, черный) 2 6 Кабель питания 1 7 Кабель RS-232 1 8 Кабель USB 1 9 Сумка для аксессуаров 1 10 Программное обеспечение HVLink PRO 1 11 Руководство по эксплуатации 1 -
Дополнительная комплектация MI 3252
-
Файлы для MI 3252
