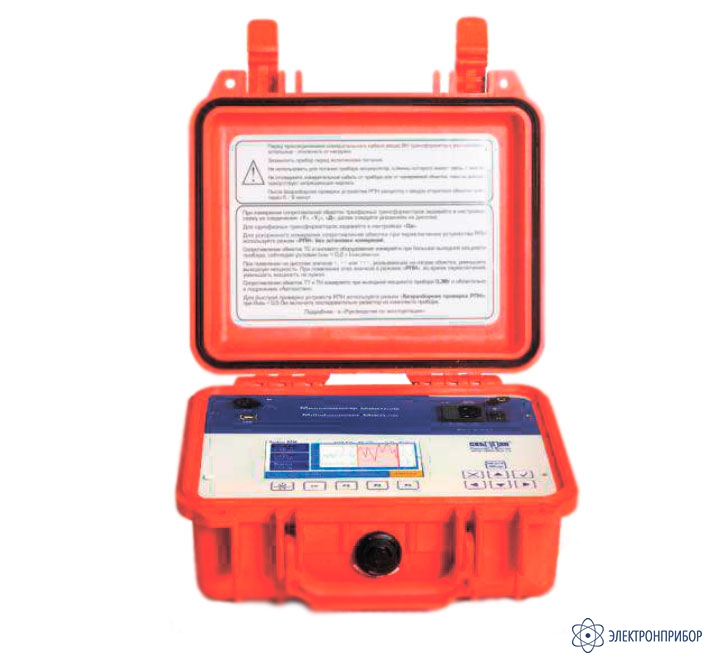

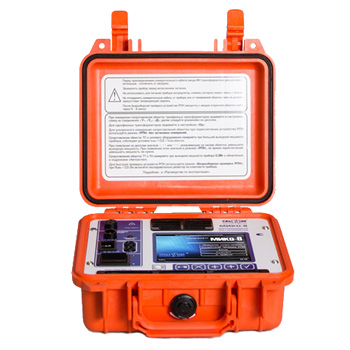

МИКО-8 — миллиомметр

Код товара: 29529
    • Гарантия

      3 года

    • Межповерочный интервал

      3 года

    • Госреестр СИ РФ

      59506-14 до 24.12.2019

    • Производитель

      СКБ ЭП, Россия

    • Артикул

      СКБ032.00.00.000

    Сертификаты

    Назначение миллиомметра МИКО-8:

    Внимание! Для работы с прибором необходимы измерительные кабели (не входят в комплект поставки, поставляются за отдельную плату). Обязательно выберите один из кабелей в разделе Дополнительная комплектация.

    Прибор предназначен для измерения электрического сопротивления постоянному току обмоток трансформаторов, электродвигателей, электромагнитов, кабелей и других цепей, содержащих индуктивность, электрического сопротивления в безиндуктивных цепях в диапазоне от 10 мкОм до 10 кОм на токах до 10 А.

    Особенности миллиомметра МИКО-8:

    • безразборная проверка и диагностика состояния устройств РПН без снятия крышки бака контакторов;
    • высокая степень защищенности от превышения измерительного тока, переполюсовки концов кабеля аккумуляторной батареи, а также от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания (это защищает в свою очередь пользователей от поражения электрическим током, а прибор – от повреждения);
    • автоматическая поддержка температуры радиоэлементов измерительного блока в оптимальном диапазоне во всем диапазоне условий эксплуатации прибора.

    МИКО-8 - прецизионный прибор с интуитивным интерфейсом и цветным графическим дисплеем с погрешностью не более ±0,1% в диапазоне сопротивлений от 10 мкОм до 10 кОм, погрешностью нуля шкалы сопротивления не более ±0,5 мкОм и чрезвычайно малой нестабильностью измерительного тока не более ±0,0005%/ 1 с. Последний параметр обеспечивает очень малую дополнительную погрешность из-за нестабильности тока даже на мощных трансформаторах с большой индуктивностью обмоток.

    В рабочих условиях от -20 °С до +40 °С предел его допускаемой основной погрешности не превышает ±0,27%. Согласно проведенному сравнительному анализу опубликованных технических характеристик всех существующих на рынке отечественных миллиомметров, МИКО-8 по своим параметрам превосходит все известные российские приборы.

    При испытаниях на трансформаторах ТРДН-40000/110 и ОРДЦ-533000/500 время измерения одной обмотки не превышало 1,5 минуты для первого и 5,5 минуты для второго трансформатора. То есть, прибором удобно пользоваться даже на мощных трансформаторах.

    Второй важной функцией МИКО-8 является безразборная проверка и диагностика состояния устройств РПН без снятия крышки бака контакторов. Анализ полученных графиков измерения сопротивления обмотки при переключении отводов позволяет не только отбраковывать по критерию исправен/неисправен, но зачастую и указывать характер дефекта, что как минимум, дает возможность исключить ненужные вскрытия и проверки исправных устройств РПН. А по мере накопления банка графиков с известными дефектами конкретных устройств РПН, можно будет проводить их точную безразборную диагностику.

    Сервисные функции прибора МИКО-8:

    • автоматический выбор и задание измерительного тока;
    • автоматическая остановка измерений, что в совокупности с предыдущей сервисной функцией превращает прибор в полный автомат, первый из отечественных миллиомметров;
    • автоматическая компенсация погрешности измерения от постороннего напряжения постоянного тока в измерительной цепи;
    • задание требуемых пределов выходной мощности прибора;
    • информация на дисплее, отображающая нарастание тока, установление сопротивления или перегрева обмотки;
    • автоматические пересчеты сопротивлений линейных обмоток в фазные, приведение измеренного сопротивления к паспортной температуре, вычисление отклонений сопротивлений обмоток между собой и
    • относительно паспортных значений;
    • автоматическое вычисление температуры обмотки по измеренному сопротивлению обмотки и введенным в прибор паспортным значениям сопротивления и температуры обмотки;
    • возможность ввода в прибор значения температуры обмотки, измеренной внешним термометром;
    • возможность четырехзажимного подключения измерительных кабелей прибора к лопаткам вводов трансформатора через выносные потенциальные контакты;
    • питание прибора не только от сети, но и от внешней аккумуляторной батареи;
    • информация на дисплее об источнике, от которого прибор получает питание (сеть или аккумулятор);
    • архив измерений и передача данных в компьютер через порт USB.
  • Технические характеристики миллиомметра МИКО-8:

    Параметр Значение
    Диапазон измерений сопротивления, Ом 10 мкОм ÷ 10 кОм
    Пределы допускаемой основной погрешности измерений сопротивления, не более ±(0,1%+0,5 мкОм)
    Сила измерительного тока, А 0,015 ÷ 10
    Относительный дрейф силы измерительного тока, %/с ±0,002
    Задаваемые пределы выходной мощности, Вт 0,3; 1; 5; 20; 62
    Напряжение питания от внешнего аккумулятора, В 11 ÷ 14
    Максимальная потребляемая мощность, Вт 120
    Тип канала передачи данных USB
    Степень защиты прибора в рабочем положении IP20
    Степень защиты прибора в транспортном положении IP64
    Температурный диапазон эксплуатации,ºС -20 ÷ +40
    Масса измерительного блока не более, кг 3,2
    Габаритные размеры, мм 270х250х130
  • Комплект поставки МИКО-8

    Наименование, Индекс Применение Фото Количество
    1

    Измерительный блок МИКО-8

    СКБ032.00.00.000

    Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр 1
    2

    Кабель сетевой

    СКБ031.23.00.000

    Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция (длина 2 м.) 1
    3

    Провод заземления

    СКБ010.01.00.000

    Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2 м 1
    4

    Эквивалент нулевого сопротивления

    СКБ023.15.00.000

    Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм 1
    5 Шунт 75ШСМ М3, 75-0,5 Проверка работоспособности. Величина 1 мОм ± 0,5% 1
    6 Предохранитель ВП2Б-1В-2А Для защиты источника питания 2
    7 Кабель USB 2.0 A-B Для подключения прибора к компьютеру и управлению им от ПК (длина 1,8 м.) 1
    8

    Сумка

    СКБ126.06.02.000

    Для комплекта крепежных изделий. 1

    Для работы с прибором необходимы измерительные кабели (не входят в комплект поставки, поставляются за отдельную плату). Обязательно выберите один из кабелей в разделе Дополнительная комплектация.

  • Дополнительная комплектация МИКО-8

  • Рекомендуемые замены МИКО-8

  • Файлы для МИКО-8

Файлы для МИКО-8

Рекомендуем посмотреть также
