ММО-40 — микромиллиомметр

Код товара: 50987
  • Микромиллиомметр ММО-40 Микромиллиомметр ММО-40

    Описание микромиллиомметра ММО-40:

    Измеритель электрического сопротивления(микромиллиомметр)«ММО-40» предназначен для измерения электрического сопротивления цепей  различных частей элек­трооборудования с полностью снятым напряжением в широком диапазоне измеряемой величины.

    Микромиллиомметр «ММО-40» обеспечивает измерение сопротивления вычисляя его по значениям тока и напряжения на объекте испытания.

    Измерения проводятся по четырехпроводной схеме и при заданном значении тока, который поддерживается стабильным в процессе измерения.

    Условия эксплуатации:

    Нормальные условия применения:

    • Температура окружающего воздуха, °С, – 20±5;
    • Относительная влажность воздуха, %,  – 30–50;
    • Атмосферное давление, кПа (мм рт. ст.) – от 84 до 106,7 (от 630 до 795);

    Рабочие условия применения:

    • Температура окружающего воздуха, °С, – от минус10 до плюс 40;
    • Относительная влажность воздуха, %, – до 80 при 25 °С;
    • Атмосферное давление, кПа (мм. рт. ст.) – от 84 до 106,7 (от 630 до 800);

    Предельные условия транспортирования:

    • Температура окружающего воздуха, °С, – от минус 25 до плюс 55;
    • Относительная влажность воздуха, %,  –  до 95 при 25 °С;
    • Атмосферное давление, кПа (мм рт. ст.) – от 84 до 106,7 (от 630 до 800);
    • Транспортная тряска: число ударов в минуту – 80-120, максимальное ускорение, м/с2 – 30.

    Меры безопасности:

    • На месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей).
    • Запрещается эксплуатация во взрывоопасных средах!

    Эксплуатация изделия может производиться одним оператором из числа электротехнического персонала, изучившим руководство по эксплуатации, прошедшим подготовку по практической работе с изделием, и имеющим группу по технике безопасности в установках с напряжением свыше 1000 В не менее третьей.

    Внешний вид оборудования может отличаться от вида на фото без ущерба техническим характеристикам.
    Подробности заказа, комплектации и технических характеристик необходимо уточнять во время осуществления заказа.

  • Технические характеристики микромиллиомметра ММО-40:

    Режимы работы
    «ММО-40»*    		 Диапазон
    измерения, Ом    		 Пределы основной относительной погрешности, % Пределы основной абсолютной погрешности, Ом
    Автодиапазон (0-5 А) 10×103÷5×103 2 ±(2·10-2·Rизм)
    5×103 ÷1×10-3 0,3 ±(3·10-3·Rизм)
    1×10-3÷0 - ±(3·10-3·Rизм + 1·10-6 )
    Расширенный
    диапазон    		 10×103÷5×103 2 ±(2·10-2·Rизм)
    5×103 ÷50×10-3 0,3 ±(3·10-3·Rизм)
    50×10-3÷ 0 - ±(3·10-3·Rизм + 2·10-4)
    Диапазон 5 Ом;
    0,5 А (омметр)    		 5÷5×10-3 0,3 ±(3·10-3·Rизм)
    5×10-3÷0 - ±(3·10-3·Rизм + 2·10-5)
    Диапазон 0,5 Ом;
    5 А (миллиомметр)    		 0,5÷1×10-3 0,3 ±(3·10-3·Rизм)
    1×10-3÷ 0 - ±(3·10-3·Rизм + 1·10-6)
    Диапазон 50 мОм;
    50 А (микроомметр)    		 50×10-3÷100×10-6 0,3 ±(3·10-3·Rизм)
    100×10-6÷0 - ±(3·10-3·Rизм + 1·10-7)

    * Описание режимов работы:

    1. «Автодиапазон (0-5 А)»: этот режим предназначен для измерения неизвестных заранее величин сопротивлений или оценки их величины. Прибор автоматически выбирает один из нижеперечисленных диапазонов измерения и проводит измерение сопротивления при токе, не более 5 А.  В этом режиме исключена возможность подачи на объект измерения тока больше чем 5 А.

    2. «Расширенный диапазон»: этот режим предназначен для измерения при токах до 100 мА сопротивлений от 20 кОм до единиц милиОм. В этом режиме производят измерение омического сопротивления обмоток трансформаторов, имеющих индуктивности в несколько десятков Генри.

    3. Режим омметра «Диапазон 5 Ом; 0,5 А»: в этом режиме рекомендуется измерять сопротивление от 5 Ом до 5 мОм при токах до 0,5 А.

    4. Режим миллиомметра «Диапазон 0,5 Ом; 5 А»: в этом режиме рекомендуется измерять сопротивление от 0,5 Ом до 5 мОм при токах до 5 А.

    5. Режим микроомметра «Диапазон 50 мОм; 50 А»: в этом режиме рекомендуется измерять сопротивление от 50 мОм до 1 мкОм при токах до 50 А. Время измерения в этом режиме около 3 с.

    6. «Режим 50 А; 10с»: в этом режиме рекомендуется измерять сопротивления контактов в изделиях, имеющих значительную индуктивность (например, сопротивление контактов выключателей, содержащих трансформаторы тока). В этом режиме измерение сопротивления производится по тому же алгоритму, что и в режиме «Режим «микроомметра» 50 мОм; 50 А», но время измерения увеличено до 10 с. Это сделано для того, чтобы ток в объекте успел дорасти до максимального значения.

    Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5°С) до любой в пределах рабочей области, не превышает половины предела допускаемой основной абсолютной погрешности измерения на каждые 10 град. изменения температуры.

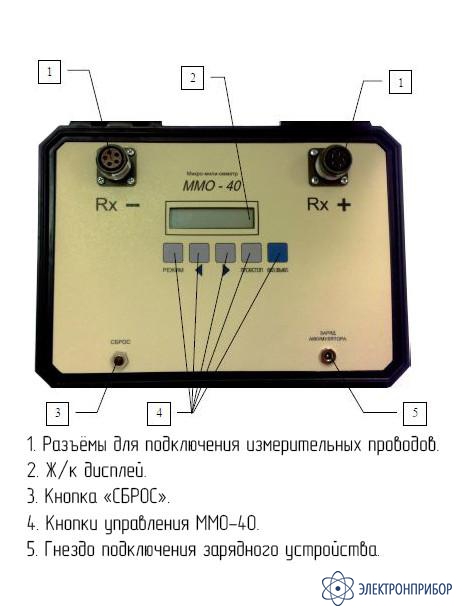

    ММО-40 обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ).

    Источник питания – электрохимические аккумуляторы типа ТР-3.2(6В. 3,2Ач) с номинальным напряжением 6 В емкостью 3200 мА·ч (или аналогичные) – по 2 шт.

    Количество измерений при полностью заряженных аккумуляторах зависит от режима измерений. Минимальное количество измерений при токах до 50А и длительности измерений по 5 секунд составляет 25 измерений с интервалом по 20 секунд между измерением.

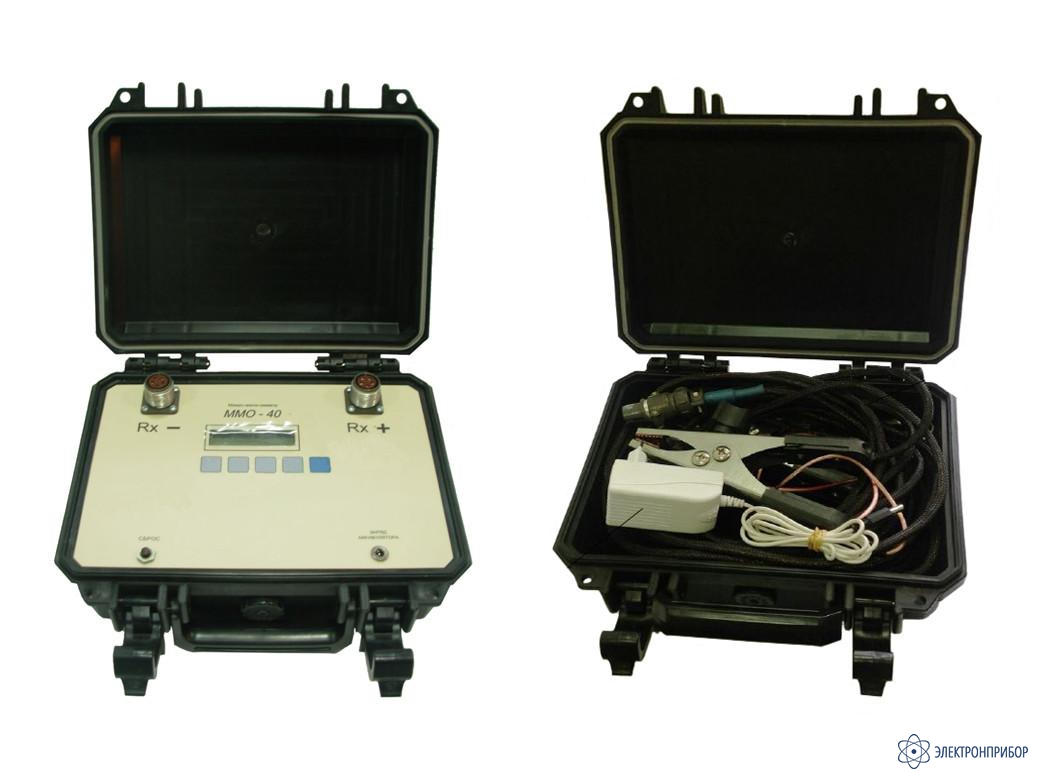

  • Комплект поставки ММО-40

    № Наименование Количество
    1 Микромиллиомметр ММО-40 1
    2 Измерительные провода 2
    3 Зарядное устройство 1
    4 Транспортный чемоданчик для принадлежностей 1
    5 Руководство по эксплуатации 1
    6 Паспорт 1
