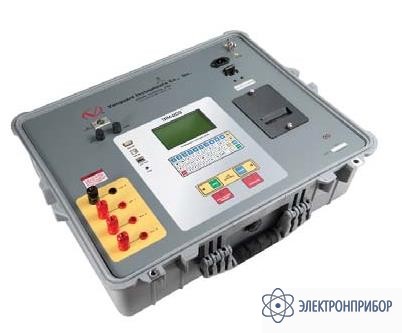

TRM-203 — специализированный измеритель сопротивления обмоток трансформаторов, тестирование устройств РПН
Код товара: 29612-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
-
Производитель
Назначение прибора TRM-203:
Специализированный прибор TRM203 предназначен для быстрого и точного измерения сопротивления обмоток мощных трансформаторов. Прибор обеспечивает возможность полностью автоматического измерения сопротивления шести обмоток, даже на трехфазных трансформаторах с переключателями ответвлений. Во время переключения ответвлений прибор непрерывно отслеживает правильность работы основных/дугогасящих контактов. Специализированный трансформаторный омметр позволяет быстро, безопасно и точно измерить сопротивление постоянному току всех типов магнитных обмоток. Прибор позволяет тестировать обмотки трансформаторов, двигателей и выполнять измерения сопротивления слаботочных соединений, контактов и цепей управления.
4 канальный прибор (8 терминалов подключения), имея полный комплект потенциальных входов позволяет измерять сопротивление первичных и вторичных обмоток трехфазных трансформаторов одновременно, без необходимости переключения. Эта возможность одновременного снятия ВСЕХ показаний вместе с функцией двунаправленного токового выхода также помогает увеличить скорость измерений при тестировании обмоток трехфазных трансформаторов.
Безопасность оператора при проведении тестирования обеспечена функцией автоматического отключения. При любом случайном отсоединении испытательного конца или потере питания прибор безопасно автоматически снимет напряжение, оставшееся на испытуемом объекте.
Особенности прибора TRM-203:
- Автоматически разряд цепи после проведения теста.
- 4 канала - одновременное измерение по высокой и низкой стороне трехфазного трансформатора - измерение всех 6 обмоток одновременно.
- Тестирующий ток от 1 А до 20 А.
- Диапазон измерения от 1 мкОм до 2000 Ом.
- Расчет сопротивления каждой обмотки индивидуально для трансформатора типа Треугольник.
- Расчет сопротивления каждой обмотки индивидуально для трансформаторов типа Звезда (без нейтрали).
- Тестирование устройств РПН, регуляторов напряжения.
- Автоматическое размагничивание сердечника трансформатора после проведения тестирования.
- Возможность продолжительного (до 45 мин) непрерывного тестирования.
- Температурная компенсация.
- Память на 100 измерений.
- Компьютерные интерфесы RS232, USB, Bluetooth.
- Встроенный энергонезависимый термо- принтер.
- Небольшой вес прибора 15 кг.
Применение прибора TRM-203:
- Для контроля результатов заводских испытаний.
- В программах регулярного технического обслуживания.
- Для помощи при локализации таких дефектов трансформаторов, как плохие контакты в соединениях.
Программы регулярного технического обслуживания, которые включают в себя измерения сопротивлений – область наиболее эффективного применения этого прибора. После того, как контрольный уровень сопротивления установлен, можно сравнить результаты последующих испытаний для определения, имеют ли место изменения этого параметра в трансформаторах и соответствующих обмотках управления, регуляторах напряжения, электродвигателях, генераторах, контактах выключателей и всех типах соединений (болтовых, паяных, обжимных и т.д.).
Основные достоинства прибора TRM-203:
- Цифровые показания сразу по 4 каналам позволяют тестировать шесть обмоток одновременно, исключая потери времени на уравновешивание моста.
- Диапазон выходного тока, выбираемые пользователем, до 20 А.
- Функция двунаправленного токового выхода прибора позволяет использовать имеющиеся магнитные свойства сердечника трансформатора для ускорения стабилизации испытательных токов, снижая при этом время испытания.
- Встроенная схема размагничивания позволяет оператору размагничивать сердечник трансформатора либо до или после завершения испытания, либо использовать эту функцию автономно.
- Внутренняя память имеет большую емкость для хранения данных, их последующего вызова, печати и анализа. Встроенный принтер для мгновенной печати отчета об измерениях.
- Встроенная цепь разряда для безопасной разрядки объекта после завершения испытания, либо при случайном отсоединении провода или потере питания.
- Динамическое (без необходимости ручного переключения) тестирование устройств РПН
Динамический тест РПН позволяет проводить измерение сопротивления в то время, как РПН переключает ступени. Тест проводится в течение 240 секунд, что позволяет устройству РПН за это время переключить все возможные положения. Данные измерений постоянно записываются в памяти прибора в течение всего времени тестирования. Прибор идеально подходит для тестирования устройств РПН, т.к. он может быть включен в момент переключения коэффициента трансформации. Благодаря этому появляется возможность быстрого тестирования устройства РПН, т.к. пропадает необходимость выполнять зарядку и разрядку цепи при каждом переключении. Прибор TRM автоматически выполняет балансировку после каждого переключения.
Другим типом устройств изменения коэффициента трансформации являются устройства ПБВ. Они не настолько распространены, как устройства РПН, т.к. для переключения требуют отключения трансформатора от сети и потребителей. Измерение подобных устройств займет большее время, т.к. для переключения потребуется отключать трансформатор от сети. Прибор TRM позволяет тестировать такие устройства, однако перед каждым переключением необходимо выполнять разрядку трансформатора. - Автоматическое размагничивание сердечника трансформатора после проведения теста.
ОПЦИЯ TSB BOX
При помощи данной опции Пользователь имеет возможность одновременно проводить измерение сопротивления обмоток трансформатора приборами TRM-203 или TRM403 и коэффициента трансформации приборами серии ATRT, используя один комплект тестирующих кабелей. При использовании TSB Box нет необходимости переподключать провода как к тестируемому оборудованию, так и к приборам, после того как было сделано первое подключение. Не нахо ходить туда-обратно, или залезать на трансформатор для нового подключения или отключения тестирующих кабелей. -
-
Технические характеристики прибора TRM-203:
Параметр Значения Габаритные размеры и вес 530x430x240 мм,
Вес 15,8 кгНапряжение питания 200-240 В переменного , 50/60 Гц Диапазон измерения сопротивления 1 мкОм - 2000 Ом Погрешность 1–19,999 мкОм: ±0.5%;
20–999 мОм: ±1%;
1–2000 Ом: ±1.5%Тестовое напряжение 60 В постоянного макс Тестовый ток Автоматический выбор, 1-20 А макс Дисплей ЖК с подсветкой, графический, 64 х 128 точек Принтер Термопринтер встроенный, шириной 6 см Рабочая температура -10 °C до +50 °C -
Комплект поставки TRM-203
№ Наименование Количество 1. Прибор 1 2. 15 м тестовый кабель 4 3. Кабель заземления 1 4. Кабель сетевого питания 1 5. Сумка 1 6. Компьютерный кабель 1 7. Программное обеспечение 1 8. Документация 1
