Микроомметры, Миллиомметры, Омметры

ВИТОК (с комбинированным питанием) — омметр

Код товара: 22438
  • в наличии
    35882-07
    Является модификацией ВИТОК
    Для работы с прибором необходимы измерительные кабели (не входят в комплект поставки, поставляются за отдельную плату). Обязательно выберите один из кабелей в разделе Дополнительная комплектация.

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      35882-07 до 17.07.2027

    • Производитель

      НИИЭМП, Россия

    Сертификаты

    Назначение омметра ВИТОК:

    Омметр ВИТОК предназначен для измерения электрического сопротивления постоянному току объектов, обладающих значительной индуктивностью: обмоток силовых трансформаторов, генераторов и электродвигателей, а также жил силовых кабелей (на металлических каркасах) и прочего.

    Прибор ВИТОК позволяет автоматизировать методы измерения, регламентируемые ГОСТ 3884 и Методическими указаниями ОРГРЭС, заменяя использование комплекса оборудования (аккумулятора, вольтамперметров М2044 или М20510, мостов Р333 или Р3009 и т.д.) и исключая субъективность оценки.

    Омметр ВИТОК выпускается в двух модификациях:

    Результаты измерений и вычислений индицируются на многофункциональном жидкокристаллическом дисплее. Время измерения зависит от индуктивности контролируемого объекта.

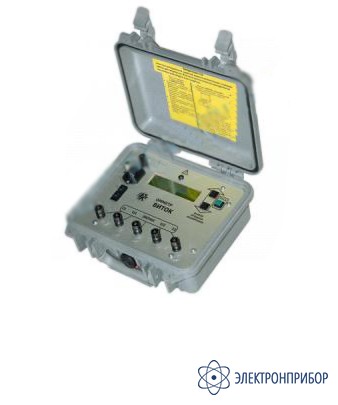

    Корпус омметра ВИТОК представляет собой герметично закрывающийся кейс из композитного сверхпрочного материала, легко выдерживающего нагрузки в виде давления или ударов.

  • Технические характеристики омметра ВИТОК:

    Наименование параметра Значение
    Диапазон измеряемых сопротивлений, Ом 10-6...105
    Погрешность измерения сопротивления, % 0,2 … 0,5
    Диапазон рабочих температур, °С от -5 до + 40
    Потребляемая мощность, ВА, не более 70
    Питание прибора от сети частотой 50 Гц, В 220
    Продолжительность непрерывного измерения при работе омметра от встроенного аккумулятора, час, не менее (только для модификации с комбинированным питанием) 3
    Габаритные размеры,мм, не более 232 х 192 х 111
    Масса прибора, кг, не более 2,8 кг

  • Комплект поставки ВИТОК (с комбинированным питанием)

    № Наименование Количество
    1 Омметр ВИТОК (с комбинированным питанием) 1
    2 Руководство по эксплуатации 1

    Входные кабели и контакторы (по дополнительному заказу):

    Номер варианта исполнения входного кабеля и контакторов Контактор Трубка Длина, м
    Вариант 1
    Подпружиненные клещи L=150мм с заостренными контактами (расстояние между штырями 20 мм)    		 Вариант 2
    Подпружиненные клещи L=75мм (расстояние между губками 25 мм)    		 Вариант 1
    Силикон    		 Вариант 2
    ПВХ


    3
    Исполнение 1 + +
    Исполнение 2 + +
    Исполнение 3 + +
    Исполнение 4 + +
    Исполнение 5 + +

    5
    Исполнение 6 + +
    Исполнение 7 + +
    Исполнение 8 + +
    Исполнение 9 + +

    10
    Исполнение 10 + +
    Исполнение 11 + +
    Исполнение 12 + +
    Исполнение 13 + +

    15
    Исполнение 14 + +
    Исполнение 15 + +
    Исполнение 16 + +

    КОНТАКТОР ВАРИАНТ 1:

    Контактор (вариант 1) представляет собой одну пару подпружиненных клещей длиной 150 мм и толщиной металла – 0,7 мм. Клещи снабжены двумя заострёнными контактами в верхней части губок и одним — в нижней части губок. Два верхних контакта соединены с токовой, а один нижний – с потенциальной цепью входного кабеля. Контакты изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 20 мм.

    КОНТАКТОР ВАРИАНТ 2:

    Контактор (вариант 2) представляет собой две пары подпружиненных клещей длинной 75 мм и толщиной металла – 0,3 мм. Максимальное расстояние между губками в раскрытом состоянии — 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. Данные клещи в отличие от первого варианта исполнения не оснащены заостренными штырями.

    ТРУБКА ВАРИАНТ 1:

    Силиконовая трубка стойкая к низким и высоким температурам, а также агрессивным средам (в том числе действию ультрафиолета). Эластичная силиконовая трубка с двойной толщиной стенкой имеет значительно лучшую механическую прочность, чем трубка ПХВ.

    ТРУБКА ВАРИАНТ 2:

    Эластичная ПХВ трубка. Во всех вариантах исполнения входного кабеля в качестве токовой цепи используется экранированный провод марки МГШВЭ сечением 0,75 мм, а в качестве потенциальной — сечением 0,2 мм.
