TDM-10/0,4 — система мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ

Код товара: 52208
  • Является модификацией TDM-10/0,4

    Назначение системы мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ TDM-10/0,4:

    Система мониторинга TDM-10/0,4 предназначена для оперативного контроля и оценки технического состояния маслонаполненных трансформаторов с напряжением ВН 6 ÷ 10 кВ.

    Распределительные трансформаторы этого класса являются наиболее массовыми в системах электроснабжения предприятий, но в силу ряда причин они обычно не имеют средств оперативного контроля и диагностики дефектов под рабочим напряжением.

    Система TDM-10/0,4 предназначена для организации непрерывного контроля таких трансформаторов, диагностики дефектов, оценки остаточного ресурса. Итоговая информация о техническом состоянии трансформатора оперативно передается системой TDM-10/0,4 в современные цифровые сети контроля и управления жизненным циклом работы электротехнического оборудования.

    В приборе TDM-10/0,4 реализованы два интерфейса связи: радиоканал и гальванически изолированный интерфейс RS-485. Поставляются следующие варианты исполнения системы мониторинга:

    • TDM-10/0,4 – система мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ;
    • TDM-10/0,4 (с датчиком давления) – система мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ;
    • TDM-10/0,4 RS-485 – система мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ с интерфейсом RS-485;
    • TDM-10/0,4 RS-485 (с датчиком давления) – система мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ с интерфейсом RS-485.

    Параметры и конструкция системы мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ TDM-10/0,4:

    Система TDM-10/0,4 контролирует в режиме мониторинга до 6 параметров трансформатора:

    • Температура масла трансформатора;
    • Влагосодержание в масле бака;
    • Уровень масла в баке;
    • Вибрация бака трансформатора;
    • Разрядная активность в баке;
    • Давление в баке (опция).

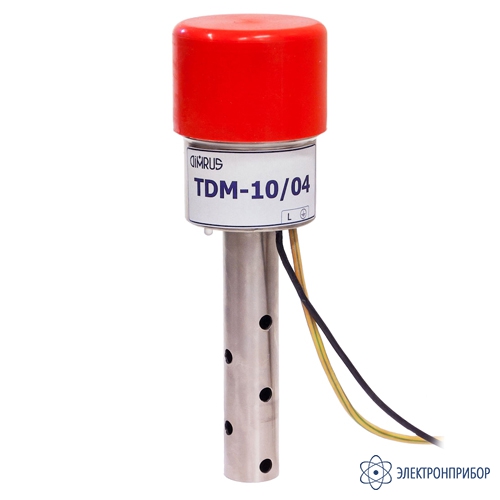

    Система TDM-10/0,4 реализована в общем металлическом корпусе, в верхней части которого располагается микропроцессорная часть, а в нижней смонтированы все первичные датчики. В рабочем режиме прибор монтируется в заливной горловине бака так, чтобы все датчики располагались в масле бака трансформатора.

    Для передачи информации о состоянии трансформатора используется беспроводной радио интерфейс, встроенная антенна которого находится в верхней части прибора под радиопрозрачной крышкой.

    Достоинства системы мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ TDM-10/0,4:

    • Система TDM-10/0,4 является максимально дешевым, но вместе с тем эффективным решением для мониторинга силовых распределительных трансформаторов;
    • Конструкция прибора TDM-10/0,4 позволяет максимально быстро проводить монтаж – демонтаж оборудования на заливной горловине бака трансформатора;
    • Для включения в работу TDM-10/0,4 необходимо только подключить два провода к выводам вторичной обмотки трансформатора – к фазе и нейтрали. Включение системы мониторинга в работу будет происходить автоматически при включении трансформатора;
    • Использование для передачи информации радио интерфейса позволяет непрерывно собирать информацию в систему АСУ-ТП при помощи стандартного концентратора, или периодически контролировать техническое состояние трансформатора во время обходов оборудования при помощи обычного смартфона.

    Комплект поставки системы мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ TDM-10/0,4:

    Система мониторинга TDM-10/0,4  состоит из следующих элементов:

    • Прибор системы мониторинга TDM-10/0,4 с узлом крепления на заливной горловине бака;
    • Программное обеспечение мониторинга состояния трансформатора для смартфона.

    В зависимости от конструкции трансформатора, на котором предполагается монтаж системы мониторинга TDM-10/0,4, переходной узел крепления на заливной горловине бака, а также длина нижней части прибора с датчиками, могут быть изменены.

    При необходимости система мониторинга марки TDM-10/0,4 может быть дополнена модулем TDM-10/U, предназначенным для мониторинга токов и напряжений вторичной обмотки трансформатора. Этот дополнительный модуль мониторинга монтируется на крышке бака трансформатора, и питается от его вторичной обмотки.

    Информацию о зарегистрированных параметрах работы трансформатора дополнительный модуль передает в основной модуль мониторинга по радио интерфейсу.

    Использование второго модуля для контроля электрических параметров трансформатора практически вдвое увеличивает стоимость системы мониторинга, но дает возможность более подробно контролировать состояние трансформатора. В частности он позволяет рассчитывать температуру наиболее нагретой точки, регистрировать перенапряжения и импульсные сквозные токи через трансформатор

    Чертёж с габаритными и установочными размерами системы мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ TDM-10/0,4:

    Прибор монтируется в маслозаливной горловине бака трансформатора. Конструкция узла фиксации прибора зависит от конструкции трансформатора.

    Рис. 1. Чертёж Система мониторинга TDM-10/0,4 с габаритными и установочными размерами.

    Прибор может быть поставлен с увеличенной длиной блока датчиков, если у контролируемого трансформатора высота маслозаливной горловины (над верхней крышкой бака трансформатора) будет выше, чем 40 мм.

    Условия эксплуатации прибора TDM-10/0,4:

    Прибор системы TDM-10/0,4 имеет исполнение IP65 и может эксплуатироваться при температуре окружающей среды от -40 до +60.

    На случай перегрева микропроцессорной части прибора выше 80 градусов (из-за перегрева бака трансформатора) в приборе имеется тепловой предохранитель, который его автоматически отключит. После снижения температуры до допустимого значения прибор включится снова.

    Система TDM-10/0,4 может питаться от любого источника AC/DC с напряжением 100 ÷ 240 В, а не только от выводов контролируемого трансформатора.

    Мониторинг токов и напряжений трансформатора:

    Прибор TDM-10/0,4 может дополнительно регистрировать технологические параметры работы силового трансформатора.

    Для контроля вторичных токов, напряжений и мощностей силового трансформатора с прибором может быть поставлен измерительный модуль TDM-10/U, к которому подключаются три датчика фазных токов (пояса Роговского), три фазных вторичных напряжения и нейтраль вторичной обмотки.

    Этот модуль подключается к системе TDM-10/0,4 двумя способами: по интерфейсу RS-485, или по радиоканалу. Во втором случае нет необходимости использовать какие-либо соединительные провода между прибором и дополнительным модулем.

  • Технические характеристики системы мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ TDM-10/0,4:

    Параметр Значение
    Размеры верхней части (D*H) 80*100 мм
    Размеры нижней части (D*H) 30*150 мм
    Масса прибора 3 кг

  • Комплект поставки TDM-10/0,4

    № Наименование Количество
    1 Прибор системы мониторинга TDM-10/0,4 с узлом крепления на заливной горловине бака 1
    2 Программное обеспечение мониторинга состояния трансформатора для смартфона 1
