TDM-35S — система мониторинга для силовых трансформаторов с литой изоляцией с рабочим напряжением 10-35 кВ

Назначение системы мониторинга для силовых трансформаторов с литой изоляцией с рабочим напряжением 10-35 кВ TDM-35S:

Система диагностического мониторинга марки TDM-35S (предыдущая версия этой системы выпускалась фирмой ДИМРУС под торговой маркой TDM-S) предназначена для оперативного контроля технического состояния силовых трансформаторов 10÷35 кВ с сухой (литой) изоляцией.

Эта система является, по сравнению с системой TDM-10S, более эффективной благодаря использованию расширенного набора первичных датчиков и использованию более информативных методов диагностики технического состояния контролируемого трансформатора.

Для контроля текущего технического состояния силовых трансформаторов в системе TDM-35S используется несколько диагностических методов:

• Контроль нагрузочных режимов работы трансформатора;
• Регистрация температурных режимов работы трансформатора. Для этого в системе мониторинга используется от одного до четырех датчиков температуры. Это позволяет, в максимальной конфигурации, контролировать температуру обмоток трех фаз и магнитопровода трансформатора. При превышении температурой обмоток заданных пороговых значений прибор системы TDM-35S может последовательно включать выходные реле управления двумя группами вентиляторов охлаждения трансформатора;
• Контроль состояния изоляции обмоток трансформатора на основании регистрации и анализа частичных разрядов в диапазоне СВЧ (UHF). Диагностические алгоритмы TDM-35S позволяют определить тип дефекта в изоляции, оценить степень опасности выявленного дефекта для дальнейшей эксплуатации трансформатора. Используемые в системе технические средства диагностики могут частично локализовать место возникновения дефекта, анализируя разницу во времени прихода импульса частичного разряда к разным датчикам;
• Анализ режимов работы трансформатора с учетом температуры и влажности окружающей среды за счет использования комплексного датчика позволяет оценить эффективность работы системы охлаждения трансформатора, прогнозировать уменьшение остаточного ресурса изоляции;
• Контроль технического состояния конструкции трансформатора по параметрам вибрации. Вибродатчик обычно устанавливается на нижней раме сухого трансформатора. На основании анализа интегральных параметров и спектров вибрационных сигналов во встроенной экспертной системе диагностируются электромеханические дефекты в конструкции трансформатора.

Расширенный, по сравнению с системой TDM-10S, набор контролируемых параметров трансформатора позволяет более корректно определять остаточный ресурс компаундной изоляции обмоток и всего трансформатора в целом.

Установка системы мониторинга для силовых трансформаторов с литой изоляцией с рабочим напряжением 10-35 кВ TDM-35S на трансформаторе:

Прибор системы мониторинга TDM-35S устанавливается рядом с контролируемым трансформатором. Все первичные датчики системы TDM-35S монтируются непосредственно на трансформаторе. При монтаже системы необходимо использовать максимально короткие сигнальные кабели от датчиков до прибора для уменьшения электромагнитных помех.

В зависимости от конструкции силового трансформатора с сухой изоляцией существуют особенности монтажа первичных датчиков. В наибольшей мере эти особенности касаются выбора мест для установки датчиков частичных разрядов СВЧ диапазона частот, при помощи которых контролируется состояние литой компаундной изоляции и проводится локация мест возникновения дефектов.

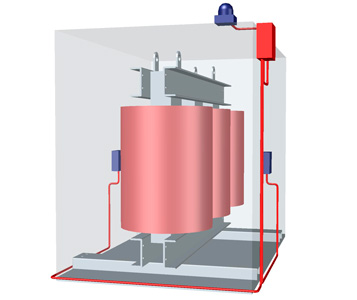

Две направленные электромагнитные антенны СВЧ диапазона марки BA-2 располагаются с двух сторон сухого трансформатора с литой изоляцией. Они направляются на обмотки трансформатора, для чего крепятся внутри защитного ограждения трансформатора или на дополнительных стойках.

Третья СВЧ антенна марки BA-1 располагается сверху защитного ограждения и предназначена для регистрации импульсов помех. Синхронное сравнение параметров импульсных сигналов с трех антенн позволяет системе контроля частичных разрядов максимально корректно отстраиваться от внешних высокочастотных помех и проводить локацию мест возникновения дефектов.

Кольцевой датчик тока нагрузки трансформатора марки IFCT-5 монтируется на проводнике вторичной цепи измерительного трансформатора тока. При помощи информации от этого датчика рассчитывается температура наиболее нагретой части обмотки, что важно для прогнозирования остаточного ресурса твердой изоляции обмоток трансформатора.

Внешние интерфейсы системы мониторинга для силовых трансформаторов с литой изоляцией с рабочим напряжением 6-10 кВ TDM-10S:

Как и все другие системы производства фирмы ДИМРУС для организации диагностического мониторинга силовых трансформаторов 6-35 кВ система TDM-35S легко интегрируется в информационную среду цифровой подстанции или предприятия при помощи трех встроенных интерфейсов передачи информации:

• Гальванически изолированный интерфейс RS-485. Этот проводной защищенный интерфейс связи обладает удовлетворительной скоростью передачи информации, но требует прокладки по подстанции информационных кабельных линий связи. Этот интерфейс всегда реализован в приборе.
• Беспроводной интерфейс связи марки Wi-Fi. Особенно удобен этот интерфейс при автономном использовании системы мониторинга, когда информация о текущем состоянии трансформатора будет периодически считываться персоналом при обходах оборудования с использованием смартфона или планшета. Антенна этого интерфейса беспроводной связи монтируется на верхней стороне корпуса прибора системы мониторинга.
• Вместо интерфейса Wi-Fi, имеющего достаточно ограниченный радиус работы, особенно в условиях промышленного предприятия, в приборе системы мониторинга марки TDM-35S может быть смонтирован беспроводной интерфейс марки LoRa, который может передавать информацию в систему АСУ-ТП на расстояние в несколько километров. Вторым достоинством этого интерфейса связи является наличие двойного шифрования передаваемой информации.
• Для отображения информации о режимах работы системы мониторинга и о текущем техническом состоянии трансформатора в приборе системы TDM-35S установлены информационные элементы индикации и релейные устройства сигнализации:
• Три цветных ярких светодиода на крышке прибора, отражающие техническое состояние трансформатора – норма, тревожное состояние, предаварийное.
• Информационный экран для сообщений о критических значениях контролируемых параметров и выявленных дефектах трансформатора.
• Два сигнальных реле, отображающие информацию о текущем статусе системы мониторинга и выявлении предаварийных технических состояний контролируемого трансформатора.

Для управления системой охлаждения трансформатора в системе дополнительно установлены два реле, предназначенные для управления вентиляторами системы охлаждения трансформатора в зависимости от температуры обмоток.

Особенности монтажа системы мониторинга для силовых трансформаторов с литой изоляцией с рабочим напряжением 6-10 кВ TDM-10S:

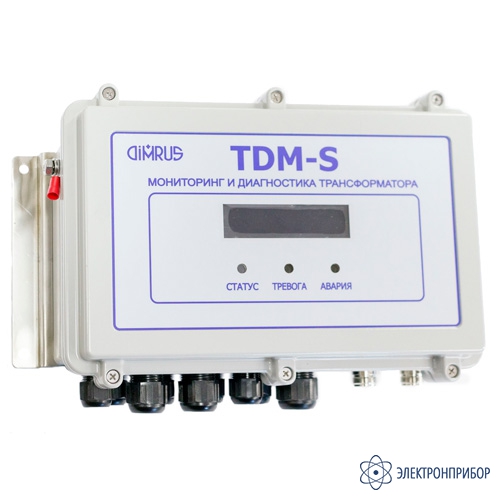

Стандартно измерительный прибор системы мониторинга TDM-35S поставляется в герметизированном защитном металлическом корпусе, показанном на рисунке. В таком конструктивном исполнении система может быть смонтирована рядом с контролируемым трансформатором в условиях производственного цеха или подстанции без дополнительной защиты.

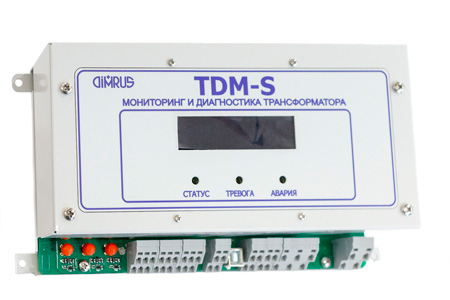

Если предполагается монтировать систему мониторинга на территории открытой подстанции, то необходимо предусматривать использование шкафа наружного исполнения для защиты оборудования от внешних климатических воздействий. В этом случае для самого прибора нет необходимости использовать герметизированный корпус, достаточно более дешевого сборного металлического корпуса, показанного на рисунке.

Признаки дефектных состояний силовых трансформаторов с литой изоляцией, диагностируемые системами мониторинга TDM-10S и TDM-35S:

Для организации диагностического мониторинга сухих трансформаторов с литой изоляцией используются системы мониторинга двух марок. Эти системы различаются конфигурацией используемых технических средств регистрации параметров трансформатора. В результате системы имеют различную информативность и достоверность получаемых результатов.

Перечень контролируемых параметров систем мониторинга приведен в таблице 1:

Примечания к таблице:

⁽¹⁾ - по заказу система TDM-10S может быть поставлена с 2 датчиками температуры;

⁽²⁾ - дополнительная опция системы мониторинга;

⁽³⁾ - контроль и локация мест разрядной активности при помощи трех СВЧ антенн;

⁽⁴⁾ - контроль двух температурных порогов с включением 2 групп вентиляторов обдува.

Эти системы мониторинга предназначены для диагностического мониторинга трансформаторов с литой изоляцией и различаются количеством первичных датчиков и их типом.

В результате системы, с одной стороны, имеют различную достоверность получаемых диагностических заключений, а с другой стороны они различаются по стоимости. Чем больше количество датчиков и сложнее система, тем она дороже.

Перечень наиболее часто встречающихся локальных дефектных состояний силовых трансформаторов с литой изоляцией, выявляемых встроенной диагностической экспертной системой, приведен в таблице:

Достоверность выявления дефектных состояний контролируемого трансформатора в таблице П.2.2. иллюстрируется следующим образом:

(++) – достаточно высокая достоверность;

(+) – сравнительно невысокая достоверность.

Для каждой из трех контролируемых подсистем трансформатора: для изоляционной системы, для сердечника трансформатора и для его конструкции в программном обеспечении системы мониторинга строятся локальные математические модели.

Итоговая математическая модель трансформатора, его цифровой двойник, комплексно строится на основе объединения параметров локальных моделей всех контролируемых подсистем трансформатора с литой изоляцией.
