TDM P-034 (6) — комплексная система мониторинга и диагностики состояния силовых трансформаторов
Код товара: 36115-
Является модификацией TDM P-034
-
Производитель
Назначение комплексной системы мониторинга и диагностики состояния силовых трансформаторов TDM P-034 (6)
Модификация системы TDM P-034 (6) предназначена для контроля изоляции трансформатора с 6 вводами.
Модификация системы TDM P-034 (6) включает три модуля:
- мониторинга и контроля общих параметров M0;
- контроля вводов M3;
- регистрации и анализа частич-ных разрядов M4.
Назначение комплексной системы мониторинга и диагностики состояния силовых трансформаторов TDM
Система мониторинга и диагностики технического состояния трансформаторного оборудования «TDM» (Tranоformer Diagnostics Monitor) предназначена для организации непрерывной диагностики, защиты и комплексного контроля состояния силовых трансформаторов в режиме постоянного мониторинга.
Для формирования комплексного заключения о техническом состоянии силового трансформатора система TDM анализирует состояние различных подсистем и элементов трансформатора (в зависимости от комплекта поставки).
Технические параметры структуры системы TDM
В состав системы TDM входят:

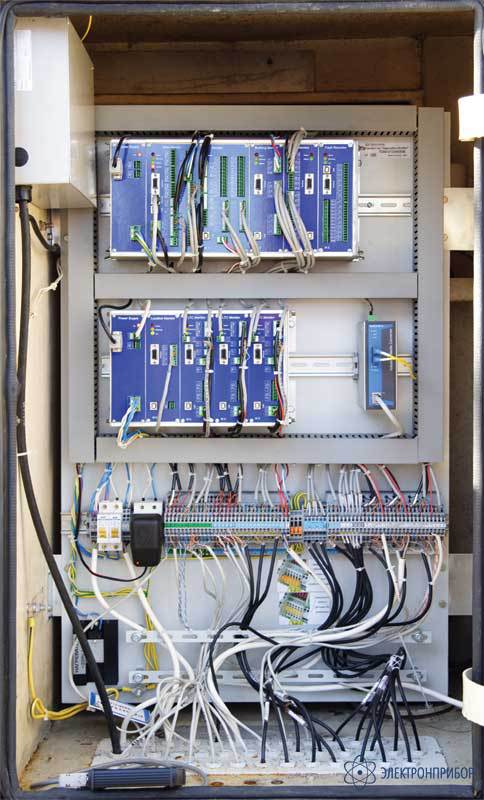

- Блок мониторинга (защитный шкаф, с установленными в нем модулями), который монтируется рядом с трансформатором.
- «TDM-Monitor» (ПО), устанавливаемый на персональном компьютере, на пульте управления подстанцией.
Структурная схема системы мониторинга разрабатывается исполнителем, по согласованию с заказчиком.
Передача информации в системы верхнего уровня производится по интерфейсу RS-485 (протоколам Modbus RTU или TCP) или USB.
-
-
Технические характеристики системы TDM
Параметр Значение Основные технические данные Тип системы стационарная, модульная Количество контролируемых вводов трансформатора 6 Рабочее напряжение вводов контролируемого трансформатора (35-750)кВ Порты внешней связи системы RS-485; USB; Ethernet; (4-20)mA Параметры надежности системы TDM Для всех модулей наработка на отказ не менее 10000 ч Ремонтопригодность модулей должна обеспечивать среднее время восстановления отказа не более 3 часов при агрегатном принципе обслуживания Любые отказы в системе «TDM» не приводят к выходу из строя первичных преобразователей (аналоговых и релейных), потере информации с функционирующих устройств и формированию ложных сигналов.
Любые отказы в первичных преобразователях (датчиках) не приводят к отказу системы «TDM», а также формированию ложных сигналов.
Несанкционированное снятие первичного питания не приводит к потере накопленной информации. Система «TDM» восстанавливает работоспособность после снятия первичного питания и последующего включения первичного питания.Условия эксплуатации системы TDM Допустимый диапазон температур эксплуатации системы от -40°С до +50°С. Относительная влажность воздуха при температуре +25°С, без конденсации влаги до 95±2%. Эксплуатация TDM в атмосфере без агрессивных сред Условия эксплуатации для АРМ («TDM-Monitor» (ПО)) сухие отапливаемые помещения при температуре окружающей среды от плюс 15°С до +35°С, относительной влажности не выше 90% и атмосферном давлении (84-106,5 )кПа. -
Комплект поставки TDM P-034 (6)
№ Наименование Количество 1 M0 - главный модуль системы мониторинга 1 2 M3 - модуль контроля состояния 6 вводов трансформатора 1 3 M4 - модуль регистрации и анализа частичных разрядов во вводах и в изоляции обмоток трансформатора 1 4 Кабели 1 5 Датчик DB-2 6 6 Датчик температуры 1 7 Датчик тока 1 -
Дополнительная комплектация TDM P-034 (6)
-
Модификации TDM P-034
Подберите модификацию по параметрам
Количество контролируемых вводов трансформатораЗащитное реле КИВ (контроль изоляции вводов)-
TDM P-034 (3)/КИВ/Группа, комплексная система мониторинга и диагностики состояния силовых трансформаторов
Снят с производства
Замены: TDM P-034 (3) TDM P-034 (3)/КИВПодобрать аналог
-
TDM P-034 (6), комплексная система мониторинга и диагностики состояния силовых трансформаторов
Цена по запросу
вы сейчас просматриваете -
TDM P-034 (6)/КИВ/Группа, комплексная система мониторинга и диагностики состояния силовых трансформаторов
Снят с производства
Замены: TDM P-034 (6)/КИВ TDM P-034 (6)Подобрать аналог
