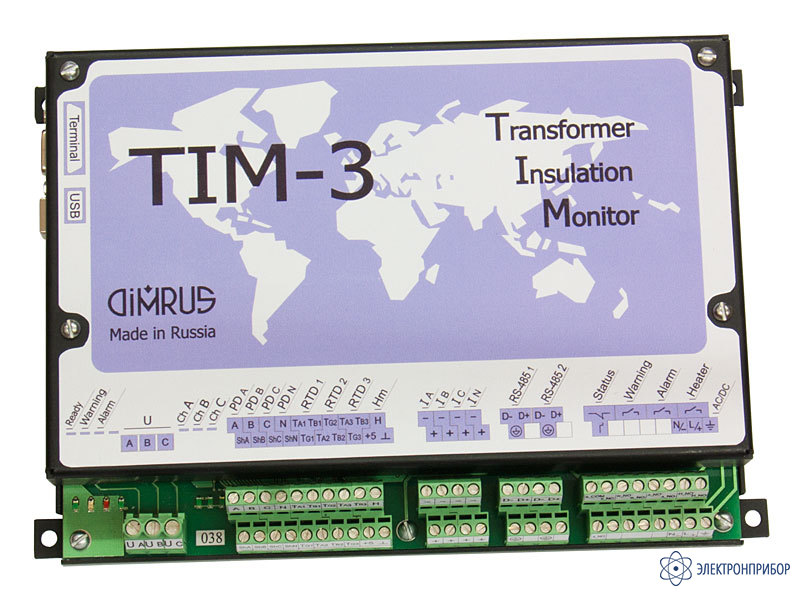

TIM-3 — реле для мониторинга и диагностики технического состояния изоляции трансформаторов 110 - 330 кВ

Код товара: 23459

  • Назначение реле TIM-3:

    Реле контроля изоляции TIM-3 (Transformer Insulation Monitor) предназначено для использования на трансформаторах с рабочим напряжением 110 - 330 кВ. Именно этот класс трансформаторов является наиболее массовым в сетевых предприятиях, и, в то же время, практически не имеет средств оперативной диагностики состояния изоляции под рабочим напряжением, в режиме «on-line».

    Реле TIM-3 сочетает в себе высокую эффективность и комплексный подход к оценке состояния трансформатора. Использование в реле современных методов и средств диагностики высоковольтного оборудования, позволило создать функционально законченное и дешевое устройство, имеющее многократно меньшую цену, по сравнению с существующими системами мониторинга трансформаторов.

    Для осуществления непрерывного контроля состояния трансформатора при помощи защитного и диагностического реле TIM-3, на нем монтируется 10 первичных датчиков, показанных на схематическом рисунке трансформатора:

    • Три датчика марки DB-2 на ПИН высоковольтных вводов, предназначенных для регистрации токов проводимости вводов и частичных разрядов (№ 1-3).
    • Три датчика для регистрации токов фаз трансформатора. Эти кольцевые датчики одеваются на провода вторичных цепей штатных трансформаторов тока (№ 4-5).
    • Два датчика в цепи нейтрали первичной обмотки для регистрации тока и частичных разрядов (№ 7 и 8).
    • Два датчика (термосопротивления) для контроля температуры верхней и нижней части бака трансформатора (№ 9 и 10).

    Кроме того, для повышения достоверности проведения измерений и получения диагнозов, в реле TIM-3 дополнительно регистрируются параметры окружающей среды – влажность и температура воздуха.

    Если на контролируемом трансформаторе смонтирован прибор для дифференциального контроля растворенных газов в масле (любой фирмы), то информация из этого устройства используется для уточнения диагностических заключений.

  • При помощи такого набора первичной информации в реле TIM-3 реализовано несколько диагностических методов, позволяющие комплексно оценивать техническое состояние трансформатора:

    Контролируемый параметр Используемый метод контроля
    Состояние главной изоляции Измерение и анализ частичных разрядов в изоляции трансформатора. Выявление типа дефекта
    Корреляция интенсивности частичных разрядов, и типа выявленного дефекта, с данными хроматографии
    Контроль состояния вводов Контроль токов проводимости вводов. Отключение трансформатора при возникновении предаварийной ситуации
    Контроль частичных разрядов
    Контроль сопротивления обмоток фаз Измерение и анализ тока в нейтрали трансформатора. Выявление несимметрии сопротивлений обмоток, возникающей при нарушении формы обмоток после воздействия токов КЗ
    Контроль работы системы охлаждения Контроль разницы температур верхней и нижней части бака трансформатора, с учетом нагрузки и температуры окружающей среды

    Конструктивно реле TIM-3 выполнено в виде законченного модуля размером 245 x 170 x 35 мм. Поскольку оно рассчитано на работу в индустриальном диапазоне внешних температур, то оно может монтироваться рядом с контролируемым трансформатором, обычно без использования устройств подогрева.

    В качестве выходной информации для систем релейной защиты в реле TIM-3 используются три реле – тревога, авария и статус реле.

    Наличие в TIM-3 интерфейса связи RS-485 позволяет легко интегрировать его в существующие системы АСУ-ТП энергетических предприятий.

    Сохраняемый в памяти реле TIM-3 архив событий, глубиной в два года, позволяет более качественно проводить анализ условий эксплуатации контролируемого трансформатора.
