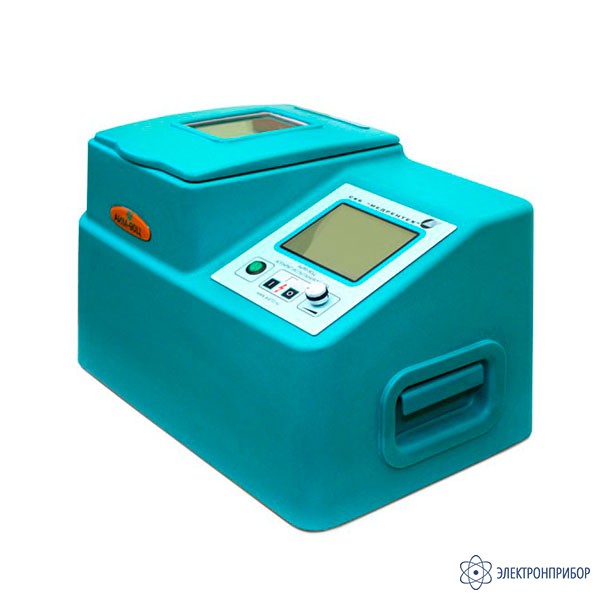

АИМ-90Ц — цифровой аппарат испытания трансформаторного масла

Код товара: 26058

    • Гарантия

      1 год

    Назначение аппарата АИМ-90Ц:

    Аппарат АИМ-90Ц является наиболее современным аппаратом для определения электрической прочности трансформаторного масла и любой другой жидкой изоляции.

    АИМ-90Ц упрощает процесс испытаний, рассчитывает результаты испытаний, измеряет временные отрезки между испытаниями, полностью отвечает требованиям ГОСТ 6581-75 "Материалы электроизоляционные жидкие. Методы электрических испытаний". Имеет яркий жидкокристаллический дисплей для отображения всей необходимой информации и может укомплектовываться печатающим устройством для печати протоколов испытаний. Комплектность аппарата включает дополнительную измерительную ячейку.

    Согласно ГОСТ 6581-75 (СТ СЭВ 3166-81) "Материалы электроизоляционные жидкие. Методы электрических испытаний" аппаратура для испытания жидких диэлектриков должна соответствовать следующим требованиям:

    • Объем измерительной ячейки - 400 куб. см.
    • Расстояние между электродами в измерительной ячейке - 2,5 мм.
    • Максимальное рабочее напряжение аппарата должно быть не менее 90 кВ.
    • Синусоидальная форма испытательного напряжения.

    Аппарат АИМ-90Ц полностью соответствуют указанным требованиям.

  • Технические характеристики аппарата АИМ-90Ц:

    Параметр Значения
    Наибольшее пробивное напряжение (действующее значение) 90 кВ
    Наибольшая потребляемая мощность 0,5 кВА
    Объем измерительной ячейки 400 куб. см.
    Напряжение питания (220 ± 11) В, 50 Гц
    Габариты аппарата (ДхШхВ), мм 490х364х345
    Масса НЕТТО, кг 35

  • Комплект поставки АИМ-90Ц

    № Наименование Количество
    1. 6ДЕ.539.000 - ячейка измерительная для УИМ-90/АИМ-90 2
    2. Аппарат АИМ-90ц 1
    3. Вставка плавкая ВП-2Б- 5А 2
    4. Кабель сетевой 1
    5. Ключ гаечный с открытым зевом двусторонний 10x12 ГОСТ 2839-71 2
    6. Паспорт 1
    7. Провод заземления 1
    8. Шаблон калибр 1

  • Дополнительная комплектация АИМ-90Ц
