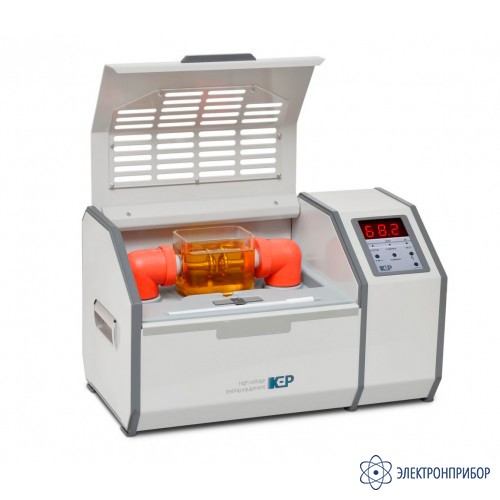

OLT-90М — установка определения пробивного напряжения масла

Код товара: 38525

  • Описание установки определения пробивного напряжения масла OLT-90М

    Установка OLT-90M предназначена для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков в соответствии с ГОСТ 6581-75 и другими стандартами. Установки обеих серий, А и М, дают точные и повторяемые результаты измерения напряжения электрического пробоя жидкого диэлектрика. Быстрое отключение подачи напряжения на электроды дает возможность испытывать диэлектрические жидкости, которые легко разрушаются под действием электрической дуги, возникающей при электрическом пробое. Внутреннее устройство установок в сочетании с автоматическим отключением подачи напряжения на электроды при открытии крышки обеспечивает высокую степень безопасности оператора. Комплект поставки установок позволяет начать их эксплуатацию сразу после распаковки. В базовой конфигурации в комплект поставки входит ячейка, соответствующая ГОСТ 6581 (IEC 60156) с электродами «грибок» (VDE 0370). Зазор между электродами легко устанавливается при помощи шаблона-калибра, который также входит в комплект поставки. Установки серии М – исключительно простые в эксплуатации. Здесь нет необходимости в каких-либо предустановках. Все, что необходимо – нажать кнопку запуска испытаний после установки ячейки с пробой. Установка индицирует напряжение пробоя сразу после его фиксации.

    Особенности установки определения пробивного напряжения масла OLT-90М

    • Компактная и легкая
    • Точное измерение напряжения
    • Простая в использовании

  • Технические характеристики установки определения пробивного напряжения масла OLT-90М

    Параметр Значение
    Макс. измеряемое значение пробивного напряжения, кВ 90
    Разрешение по напряжению, кВ 0,1
    Приведенная погрешность измерения, % 3
    Скорость подъема напряжения, кВ/с 2 ± 0.2
    Время отключения при пробое, мкс < 5
    Электроды “грибообразного” типа IEC 60156
    Испытательная ячейка IEC 60156, 400 мл, 1.0 кг
    Шаблон-калибр, мм 2.45 / 2.55
    Разрешения экрана 3 × 7-сегмент. элем.
    Входное питающее напряжение, В 220 ± 22
    Частота сети, Гц 50 ± 1
    Потребляемая мощность, ВА 120
    Размеры (Ш × В × Г), мм 500 × 300 × 320
    Вес нетто 27

    Условия эксплуатации установки определения пробивного напряжения масла OLT-90М

    Параметр Значение
    Температура окружающей среды, °С от +10 до +35
    Относительная влажность, %, не более 80 при температуре +25°С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)

  • Комплект поставки OLT-90М

    № Наименование Количество
    1. Установка OLT-90M 1
    2. Испытательная ячейка ГОСТ 6581 (IEC 60156) с электродами 1
    3. Шаблон-калибр 1
    4. Шнур питания (вилка тип С) 1
    5. Кабель заземления 1
    6. Предохранители (250V/3A) 2
    7. Руководство по эксплуатации 1
