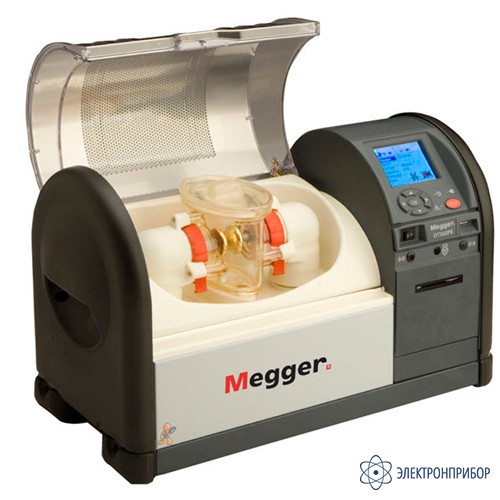

OTS80PB — портативный тестер трансформаторного масла на пробой до 80 кВ

Код товара: 44501
  • 66517-17

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      66517-17 до 03.02.2027

    • Производитель

      Megger, Великобритания

    • Артикул

      OTS 80PB-ooo-oo-oo

    Сертификаты

    Назначение портативного тестера трансформаторного масла на пробой до 80 кВ OTS80PB:

    Серия автоматизированных измерительных приборов OTS60PB, OTS80PB проверки трансформаторного масла от компании Megger позволяют полностью автоматизировать процесс тестирования масла, обладают приборы рядом преимуществ. Конструкция тестера масла позволяет оператору без затруднений приготовить емкость для трансформаторного масла, наполнить ее пробой масла, поместить в камеру и запустить процесс тестирования. Далее тестер трансформаторного масла осуществляет серию тестов по многим пунктам, учитывающимся при проверке масла, в том числе в соответствии с ГОСТ 6581. Под ними подразумевается разные времени стояния и перемешивания масла, скорости нарастания напряжения, а также серия тестов, по результатам которой высчитывается средняя электрическая прочность масла. Также доступна функция “прошел/не прошел тест”. В ходе этого теста через масло в течение 1 минуты подается заданное напряжение.

    Особенности портативного тестера трансформаторного масла на пробой до 80 кВ OTS80PB:

    • Небольшие и легкие из существующих полностью автоматических портативных испытательных комплектов для испытания масла с напряжением до 60 кВ;
    • Внутренняя заряжаемая батарея питания для работы в удаленных местах;
    • Полная автоматизация процесса тестирования трансформаторного масла, управляемая микропроцессором;
    • Тестирование согласно ГОСТ 6581;
    • Широкий выбор доп. аксессуаров и емкостей для трансформаторного масла;
    • Легко транспортируется, удобен для использования в лаборатории;
    • По выбору оснащается принтером и полностью запрограммированными международными циклами тестирования, включая ГОСТ.

    Описание портативного тестера трансформаторного масла на пробой до 80 кВ OTS80PB:

    Автоматический тестер масла OTS80PB является полностью автоматизированным, питающимся от аккумуляторов (автономным), портативным прибором для проверки масла. Испытательное напряжение контролируется микропроцессором в пределах 80 кВ. Сконструированный для использования в не лабораторных условиях, прибор обладает прочным корпусом с ручкой для удобной транспортировки. Помещенные внутри корпуса перезаряжаемые аккумуляторы позволяют произвести большое количество тестов до перезарядки. Четкий дисплей отображает меню параметров теста и направляет действия оператора во время программы установки, иллюстрирует правильный зазор и расположение электродов во время проведения теста, отображает статус каждого теста и выводит результаты всей серии тестов. Результат может выводиться либо в виде среднеарифметического значения (где необходимо - со среднеквадратичной погрешностью), либо в виде сообщения “прошел/не прошел тест”. Дисплей поддерживает следующие языки: английский, французский, немецкий, итальянский, испанский и португальский.

    Поставляемый на заказ набор для печати дает возможность получать копию результатов тестирований на бумаге. Дополнительные принадлежности, такие как зарядное устройство, резервная емкость для масла, запасные электроды и пространственный калибр для установки зазора между электродами помещены во внутреннем отделении корпуса. Перемешивание осуществляется мотором с лопастной мешалкой. Набор для печати для OTS80PB включает в себя 24-колоночный матричный принтер со встроенными перезаряжаемыми аккумуляторами и сетевым адаптером, работающим от сетей от 85В до 265В AC (50/60 Гц).

  • Технические характеристики портативного тестера трансформаторного масла на пробой до 80 кВ OTS80PB:

    Параметр OTS60PB OTS80PB
    Испытательное напряжение От - 30 до +30 кВ (эффективное) От - 40 до + 40 кВ (эффективное)
    Разрешение по напряжению 0,1 кВ, ±1%, ±2 цифры
    Программируемые последовательности испытаний ASTM D 1816-04
    ASTM D 877A-02
    ASTM D 877B-02
    IEC 60156-95
    Измерительные ячейки 400 мл (стандартная) и 150 мл (опция) Камера из Nylon 12 обеспечивает прецизионную установку электродов, а регулировочные диски – их фиксацию в заданном положении. Дополнительная ячейка объемом 150 мл предназначена для проб масла небольшого объема.
    Разрешение датчика температуры 1 ºC
    Электропитание Напряжение сети от 85 до 265 В переменного тока
    Частота сети 50/60 Гц
    Батарейное питание (опция) Свинцово-кислотная 2 x 12 В, 4 А-ч или NiMH 24 В, 2 А-ч
    Интерфейсы Совместимые с USB 2.0
    2 x USB тип-A (карта памяти)
    1 x USB тип-B (принтер или РС)
    Встроенный принтер (опция) Матричный принтер
    Ширина бумаги 57,5 мм
    Внешний принтер Любой принтер с USB-интерфейсом и драйвером PCL 3
    Защита Защитная блокировка на крышке
    Дисплей Цветной дисплей QVGA с разрешением 320 x 240 и подсветкой
    Размеры 520 x 340 x 250 мм 520 x 380 x 250 мм
    Масса 16 кг (принтер, без батарей)
    16,8 кг (принтер, NiMH батарея)    		 20 кг (принтер, без батарей)
    20,8 кг (принтер, NiMH батарея)
    23,2 кг (принтер, с винцово-кислотные аккумуляторы)
    Испытательные ячейки 1,1 кг (400 мл и 150 мл)
    Рабочая температура От 0 ºC до +50 ºC
    Темпе ратура хранения От - 30 ºC до +65 ºC
    Относительная влажность 80% при 40 ºC, работа
    95% при 40 ºC, хранение
    Безопасность Установки разработаны в соответствии с нормами IEC 61010
    Электромагнитная совместимость (EMC) Промышленное освещение IEC 61326-1 Класс B, CISPR 22, CISPR 16-1 и CISPR 16-2

  • Комплект поставки OTS80PB

    № Наименование Количество
    1 Портативный автоматический тестер масла OTS80PB 1
    2 Ячейка для пробы емкостью 400 мл 1
    3 Провод для зарядного устройства 12 В от автомобиля (поставляется с установками, конфигурированными для батарейного питания) 1
    4 Магнитные мешалки 2
    5 Приспособление для извлечения магнитных мешалок 1
    6 Комплект щупов для контроля зазора 1, 2, 2.5, 2, 54 мм 1
    7 Руководство по эксплуатации 1

    Дополнительная комплектация

    (поставляется за отдельную плату)

    № Наименование Количество
    1 Комплект электродов IEC 60156 – 12,7 мм сферические (2), 36 мм грибообразные (2) 1
    2 Комплект электродов ASTM D 877/1816 – 25,4 мм цилиндрические, (2 с тандартных и 2 нестандартных), 36 мм грибообразные (2) 1
    3 Полный набор электродов ASTM и IEC 1
    4 Крышка ячейки со смонтированной мешалкой (ASTM D1816) для использования с ячейкой на 400 мл 1
    5 Сумка для переноски (ламинированная мягким материалом) OTS80PB 1
    6 Транспортировочный кейс (с колесиками) 1
    7 Ячейка для пробы емкостью 400 мл в сборе (электроды не поставляются) 1
    8 Ячейка для пробы емкостью 150 мл в сборе (электроды не поставляются) 1
    9 Цифровой вольтметр VCM100D 1
    10 Принтерная бумага, 1 рулон (поставляются 4 рулона, если установка конфигурирована под принтер) 1
