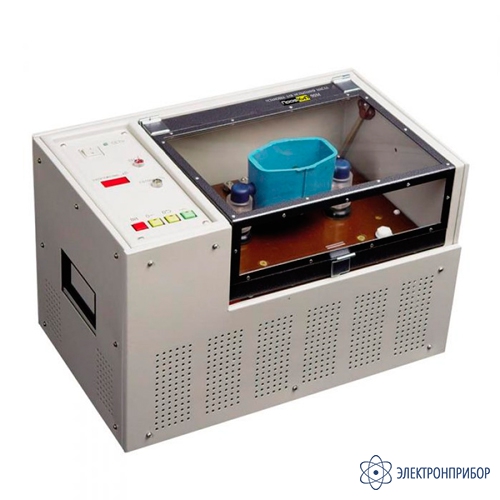

ПрофКиП-90М — аппарат испытательный для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков

Код товара: 66146

  • Назначение аппарата испытательного для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков ПрофКиП-90М:

    Аппарат испытательный ПрофКиП-90М предназначен для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков (в соответствии с ГОСТ 6581-75 (СТ СЭВ 3166-81)) работающих в качестве изолятора в высоковольтных устройствах.

    Особенности аппарата испытательного для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков ПрофКиП-90М:

    • Электронное управление;
    • ЖК-экран (отображение всех параметров и результатов испытаний);
    • Энергонезависимая память (сохранение всех настроек предыдущих испытаний);
    • Полностью автоматический цикл работы: от выдержки времени после заполнения ячейки, до обработки результатов испытания;
    • Оперативная память (сохранение результатов последнего испытания);
    • Автоматизированное устройство перемешивания образца жидкого диэлектрика в измерительной ячейке после пробоя;
    • Устройство перемешивания обладает высокой надежностью из-за отсутствия механических частей;
    • Повышенная точность измерения пробивного напряжения (в соответствии с ПМА 29 4/1992);
    • Повышенная надежность, обусловленная применением усовершенствованной схемы защиты высоковольтного трансформатора от перегрузок при пробое испытываемого жидкого диэлектрика, а также при превышении испытательного напряжения.

  • Технические характеристики аппарата испытательного для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков ПрофКиП-90М:

    Параметр Значение
    Диапазон испытательных напряжений (действующие значения) 10 кВ … 90 кВ
    Приведенная погрешность измерения испытательного напряжения в диапазоне от 10 кВ до 90 кВ 3 %
    Условия эксплуатации Температура окружающего воздуха 10°С … 35°С
    Относительная влажность воздуха при температуре 25°С Не более 80%
    Атмосферное давление 630 мм ртутного столба … 795 мм ртутного столба
    Объем измерительной ячейки Не более 400 см3
    Напряжение питающей сети однофазного переменного тока частотой 50 Гц 220 В ±22 В
    Потребляемая мощность 0.5 кВА
    Габаритные размеры 555 х 345 х 355 мм
    Вес 50 кг

  • Комплект поставки ПрофКиП-90М

    № Наименование Количество
    1 Аппарат испытательный для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков ПрофКиП-90М 1
    2 Ячейка измерительная 1
    3 Кабель сетевой 1
    4 Руководство по эксплуатации 1
