Определение наличия механических примесей в трансформаторном масле

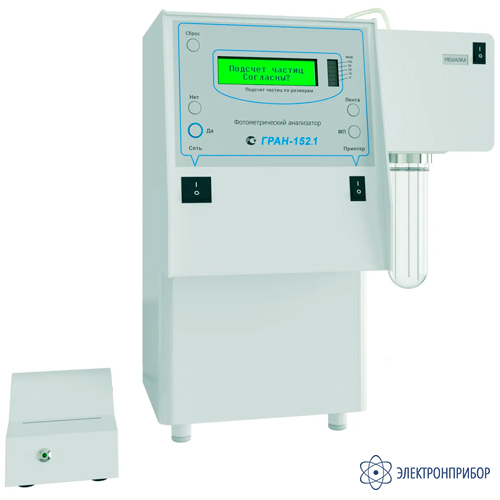

ГРАН-152.1 — гранулометрический анализатор для агрессивных сред

Код товара: 30825
    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      22979-02 до 09.10.2027

    Сертификаты

    Назначение гранулометрического анализатора механических примесей для агрессивных сред ГРАН-152.1

    Счетный гранулометрический анализатор механических примесей ГРАН-152.1 предназначен для определения степени загрязнения жидкости частицами механических примесей (по стандартам ГОСТ 17216 или NAS 1638) путем селективного подсчета числа частиц различных размеров, взвешенных в определенном объеме проверяемой жидкости.

    Область применения гранулометрического анализатора механических примесей для агрессивных сред ГРАН-152.1:

    • энергетика;
    • авиация;
    • машиностроение;
    • пищевая промышленность;
    • экология.

    Гранулометрический анализатор механических примесей ГРАН-152.1 универсальный прибор, охватывает широкую гамму различного типа жидкостей, в том числе и агрессивных.

    Максимально допустимая вязкость жидкостей не должна превышать 100 мм2/с.

    по дополнительному заказу комплектуется дегазатором ВУД-152.

    Измеряемые жидкости гранулометрического анализатора механических примесей для агрессивных сред ГРАН-152.1:

    • различные масла;
    • смазки;
    • топлива;
    • спирты;
    • водные растворы;
    • жидкие лекарства;
    • пищевые продукты и другие жидкости нейтральные по химическому составу к силиконовым трубкам;
    • агрессивные жидкости.

    Достоинства гранулометрического анализатора механических примесей для агрессивных сред ГРАН-152.1:

    • автоматическое дозирование пробы;
    • автоматическая настройка границ размерных групп;
    • печать результата анализа;
    • контейнер с 12-тью пробоотборниками (опционно);
    • устройство вакуумной дегазации ВУД-152 (опционно).

    Конструкция гранулометрического анализатора механических примесей для агрессивных сред ГРАН-152.1

    Анализатор собран в двух объединенных в единую конструкцию металлических корпусах, в которых размещены функциональные блоки:

    • оптический блок;
    • блок системы АСК;
    • микропроцессорный блок управления и обработки данных;
    • блок стабилизированных источников питания;
    • электромеханическая мешалка;
    • поршневой насос (дозатор).

    Основные функциональные блоки анализатора выполнены съемными, что облегчает их замену и ремонт. Для удобства доступа к элементам электрической схемы анализатора его лицевая панель выполнена откидной.

  • Технические характеристики гранулометрического анализатора механических примесей для агрессивных сред ГРАН-152.1

    Параметр Значение
    Вязкость анализируемой жидкости, мм2/с, не более 100
    Состав анализируемой пробы инертен по отношению к стали Х18Н10Т, фторопласту
    Класс чистоты анализируемой жидкости (ГОСТ 17216) от 4 до 17
    Анализатор делит частицы примеси на группы, мкм по ГОСТ 17216 (5-10), (10-25), (25-50), (50-100), более 100
    по NAS 1638 (5-15), (15-25), (25-50), (5-100), более 100
    Относительная погрешность подсчета частиц, %, не более ± 3
    Объем анализируемой единичной пробы, мл 10; 25; 50
    Относительная погрешность объёма дозы, %, не более ± 2
    Время установления рабочего режима, мин, не более 15
    Напряжение питания при частоте от 49 до 51 Гц, В от 187 до 242
    Потребляемая мощность, В·А, не более 100
    Температура, °С от +10 до +35
    Относительная влажность воздуха при +25 °С (без конденсации влаги при более низких температурах), % 45-75
    Атмосферное давление, кПа 84-106,7
    Габаритные размеры, мм 500×350×500
    Масса, кг, не более 26
    Полный средний срок службы, лет, не менее 10
    Степень защиты по ГОСТ 14254 (МЭК 529-89) IP40
  • Комплект поставки ГРАН-152.1

    Наименование Количество
    1. Гранулометрический анализатор для агрессивных сред ГРАН-152.1 1
    2. Документация 1
    3. Принтер - для ГРАН-152, ГРАН-152.1 1
    4. Контейнер с 6 пробоотборниками - для ГРАН-152, ГРАН-152.1 1
  • Дополнительная комплектация ГРАН-152.1
