ВАД-40М, ВАД 40М, ВАД40М
ВАД-40М — анализатор воды в жидких и твёрдых продуктах
Код товара: 22798-
-
Гарантия
1.5 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
94422-25 до 24.01.2030
Назначение анализатора воды в жидких и твёрдых продуктах ВАД-40М:
Анализатор воды в жидких и твёрдых продуктах ВАД-40М предназначен для измерения содержания воды в жидких, твёрдых, сыпучих, гранулированных и пастообразных пробах.
Описание анализатора воды в жидких и твёрдых продуктах ВАД-40М:
Принцип действия анализатора — измерение электрической ёмкости анализируемой пробы, помещённой в ячейку, представляющую собой электрический конденсатор. Анализатор состоит из электронного блока и выносного диэлькометрического датчика.
Варианты исполнения анализатора воды в жидких и твёрдых продуктах ВАД-40М:

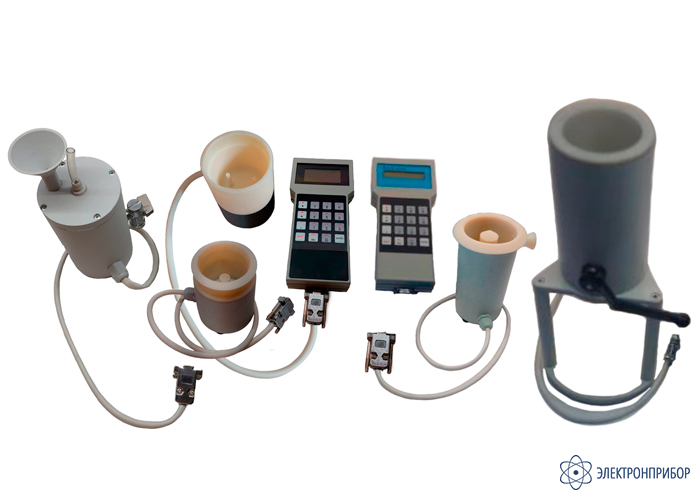

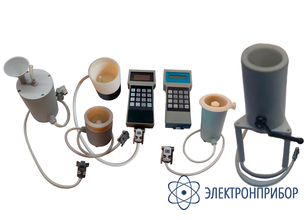

Выносные диэлькометрические датчики для ВАД-40М выпускаются в следующих исполнениях: наливной/насыпной датчик объёмом 125 мл, наливной датчик объёмом 230 мл, насыпной датчик объёмом 200 мл, датчик-воронка объёмом 200 мл. Так же возможна разработка и изготовление нестандартных типов датчиков, в том числе поточных и погружных.
- Анализатор ВАД-40М с выносным наливным/насыпным датчиком объёмом 125 мл (МЦФА.414613.001)
- Анализатор ВАД-40М с выносным наливным/насыпным датчиком объёмом 125 мл (МЦФА.414613.001-04)
Выносной наливной/насыпной датчик объёмом 125 мл оптимален для измерения содержания воды в мазуте, диапазон 0 - 45 %, нефти до 25 %, сыпучих материалах (сахар, мука, специи, строительные смеси) в заданных для этих продуктах пределах. Анализатор не подходит для измерения содержания воды в: торфе, угольных смесях, соли, полярных растворителях, бензине, строительном песке. Возможность применения прибора для измерения содержания воды в неуказанных веществах уточняется по запросу.
- Анализатор ВАД-40М с выносным наливным датчиком объёмом 230 мл (МЦФА.414613.001-01)
- Анализатор ВАД-40М с выносным наливным датчиком объёмом 230 мл (МЦФА.414613.001-05)
Выносной наливной датчик объёмом 230 мл оптимален для измерения содержания воды в нефти, в условиях добычи (не более 90 % воды). Анализатор является метрологическим обеспечением ГОСТ 14203-69. Анализатор не подходит для измерения содержания воды в: торфе, угольных смесях, соли, полярных растворителях, бензине, строительном песке. Возможность применения прибора для измерения содержания воды в неуказанных веществах уточняется по запросу.
- Анализатор ВАД-40М с выносным насыпным датчиком объёмом 200 мл (МЦФА.414613.001-02)
- Анализатор ВАД-40М с выносным насыпным датчиком объёмом 200 мл (МЦФА.414613.001-06)
Выносной насыпной датчик объёмом 200 мл оптимален для измерения содержания воды в сыпучих, гранулированных и пастообразных пробах (продукты питания, зерно, гранулированный пластик, земля) (не более 25 % воды). Анализатор не подходит для измерения содержания воды в: торфе, угольных смесях, соли, полярных растворителях, бензине, строительном песке. Возможность применения прибора для измерения содержания воды в неуказанных веществах уточняется по запросу.
- Анализатор ВАД-40М с выносным датчиком-воронкой объёмом 200 мл (МЦФА.414613.001-03)
- Анализатор ВАД-40М с выносным датчиком-воронкой объёмом 200 мл (МЦФА.414613.001-07)
Выносной датчик-воронка объёмом 200 мл оптимален для измерения содержания воды в трансформаторных, турбинных маслах, керосине, дизельном топливе. Моторное масло в зависимости от необходимого диапазона измерений. Анализатор не подходит для измерения содержания воды в: торфе, угольных смесях, соли, полярных растворителях, бензине, строительном песке. Возможность применения прибора для измерения содержания воды в неуказанных веществах уточняется по запросу.
- Анализатор ВАД-40М с выносным наливным датчиком объемом 500 мл (МЦФА.414613.001-08)
- Анализатор ВАД-40М с проточным датчиком (МЦФА.414613.001-09)
Отличительные особенности модификаций анализатора воды в жидких и твёрдых продуктах ВАД-40М:
-
-
Технические характеристики прибора для определения содержания влаги в твердых и жидких материалах ВАД-40М:
Параметр МЦФА.414613.001
МЦФА.414613.001-02
МЦФА.414613.001-04
МЦФА.414613.001-06МЦФА.414613.001-01
МЦФА.414613.001-05
МЦФА.414613.001-08
МЦФА.414613.001-09МЦФА.414613.001-03
МЦФА.414613.001-07Метрологические и технические характеристики Диапазон измерений массовой (объемной) доли воды в жидких пробах, % от 0 до 25,0 от 0 до 99,9 от 0 до 1,00 Пределы допускаемой приведенной погрешности1), % ±2,5 ±10 Диапазон показаний массовой (объемной) доли воды в твёрдых, сыпучих, гранулированных и пастообразных пробах 2), % от 0 до 25,0 от 0 до 99,9 - 1) Нормирующим значением является верхняя граница диапазона измерений;
2) Пределы допускаемой приведённой погрешности не нормированы.Напряжение питания переменного тока, В 220 ± 22 Частота переменного тока, Гц 50 ± 1 Потребляемая мощность, В·А, не более 10 Средняя наработка на отказ прибора не менее, ч 25000 Условия эксплуатации:
- диапазон температуры окружающего воздуха, °C
- относительная влажность воздуха, %, не более
от +15 до +35
80Параметр Габаритные размеры блока управления (ВхШхД), мм, не более Габаритные размеры датчика (ВхШхД), мм, не более Масса, кг, не более Масса блока управления, кг, не более Масса датчика, кг, не более МЦФА.414613.001 210х100х40 120х80х80 1,4 0,6 0,5 МЦФА.414613.001-01 210х100х40 170х110х100 1,7 0,6 0,8 МЦФА.414613.001-02 210х100х40 170х110х100 1,7 0,6 0,8 МЦФА.414613.001-03 210х100х40 230х120х80 2,1 0,6 1,2 МЦФА.414613.001-04 210х100х40 120х80х80 1,4 0,6 0,5 МЦФА.414613.001-05 210х100х40 170х110х100 1,7 0,6 0,8 МЦФА.414613.001-06 210х100х40 170х110х100 1,7 0,6 0,8 МЦФА.414613.001-07 210х100х40 230х120х80 2,1 0,6 1,2 МЦФА.414613.001-08 210х100х40 430х200х180 5,0 0,6 4,1 МЦФА.414613.001-09 210х100х40 450х200х120 7,3 0,6 6,4 -
Комплект поставки ВАД-40М
№ Наименование Количество 1 Анализатор воды в жидких и твёрдых продуктах ВАД-40М 1 2 Выносной датчик (в зависимости от комплектации прибора) 1 3 Блок питания 1 4 Комплект аккумуляторов АА с зарядным устройством 1 5 Сумка или кейс 1 6 Руководство по выполнению измерений 1 7 Методика поверки 1 8 Руководство по эксплуатации (оно же паспорт) 1 -
Модификации ВАД-40М
