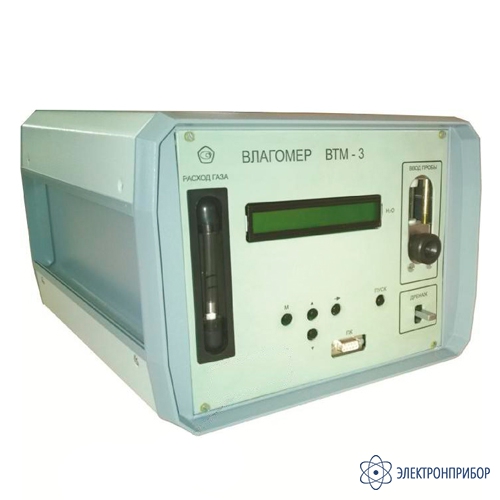

ВТМ-3 — влагомер трансформаторного масла

Код товара: 46364
  • 65399-16

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      65399-16 до 19.10.2026

    • Производитель

      Ангарское ОКБА

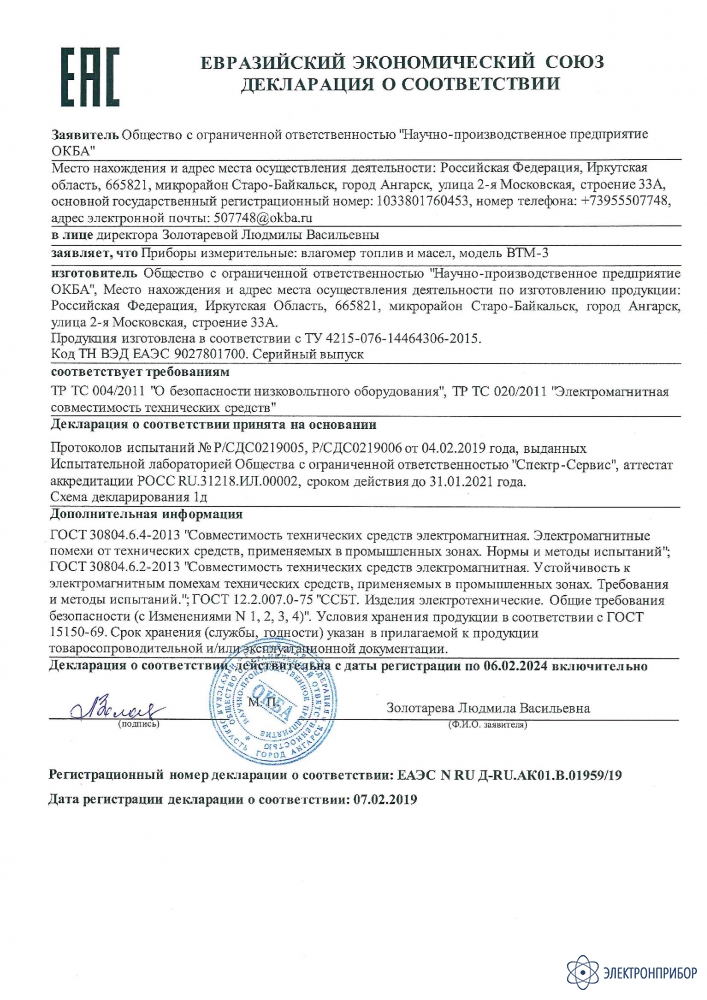

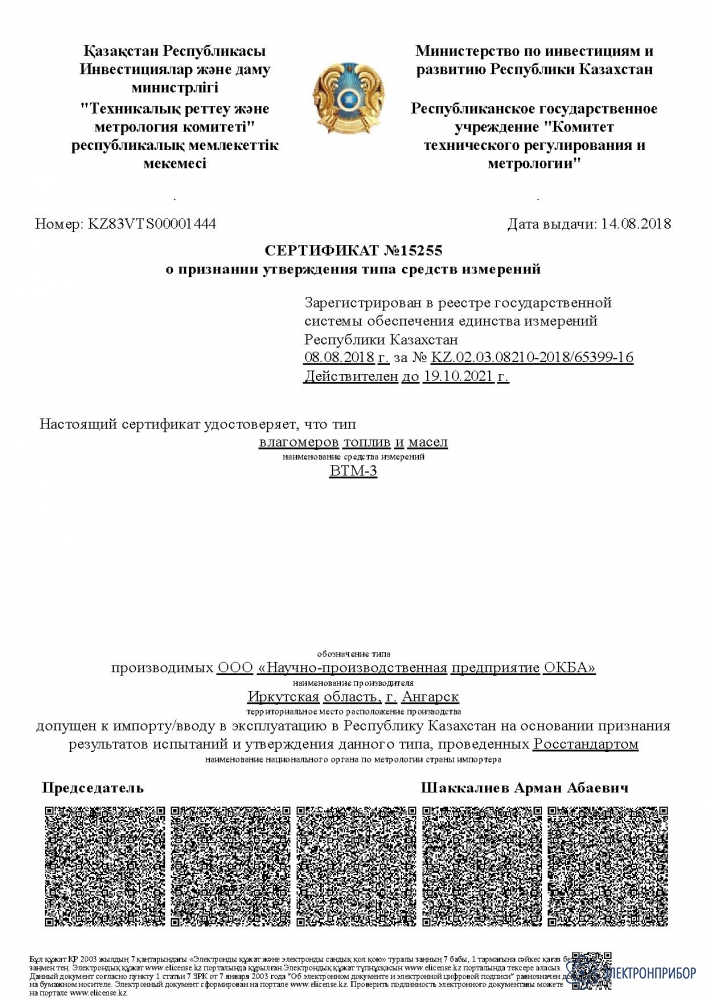

    Сертификаты

    Назначение влагомера трансформаторного масла ВТМ-3:

    Влагомер ВТМ-3 (модернизированный ВТМ-МК) предназначен для измерений массовой доли влаги в трансформаторных, авиационных и других маслах и представляет собой цифровой показывающий прибор циклического действия. Анализ влагосодержания трансформаторного масла осуществляется в автоматическом режиме.

    Принцип действия влагомера ВТМ-3 основан на извлечении влаги из точно дозированной пробы масла сухим газом-носителем в десорбционной колонке и последующем электролизе ее в кулонометрическом чувствительном элементе.

    Обеспечение работы влагомера ВТМ-3 осуществляется от генератора сухого воздуха, встроенного в корпус влагомера, или от баллона со сжатым газом с объёмной долей влаги не более 100 млн-1.

    Влагомер ВТМ-3 применяется для контроля качества трансформаторного, авиационного и других масел с целью предотвращения аварийных ситуаций при эксплуатации маслонаполненного электрооборудования, а также для проведения исследовательских работ.

    Особенности влагомера трансформаторного масла ВТМ-3:

    • во влагомере будет использоваться аттестованная по ГОСТх8,563-09 методика измерений массовой доли влаги в трансформаторном масле МИ 5К0.283.002-2012;
    • эксплуатация не требует химической посуды, расходных материалов и ядовитых реагентов;
    • высокая точность и воспроизводимость измерений;
    • независимость результатов измерений от изменения состава масла и его срока службы;
    • превосходит существующие средства измерений по нижнему пределу измерения;
    • наличие обзорного диапазона массовой доли влаги от 0 до100 млн-1;
    • возможность поверки и калибровки без применения эталонных проб масла;
    • наличие интерфейса RS-232 для связи с персональным компьютером и АСУ ТП;
    • наличие функции архива с энергонезависимой памятью (120 записей);
    • секундный отсчёт времени измерения и выдача информации о готовности влагомера к работе.

  • Технические характеристики влагомера трансформаторного масла ВТМ-3:

    Параметр Значения
    Диапазон измерений массовой доли влаги 0...50 млн-1 (г/т)
    Диапазон показаний

    0...100 млн-1
    Абсолютная погрешность, не более ±2,5 млн-1
    Расход газа-носителя через влагомер (100±10) см3/мин
    Объем пробы масла 2 см3
    Температура окружающего воздуха и анализируемого масла от +10 до +35 °С
    Напряжение питания и частота от сети переменного тока 187…242 В, 49…51 Гц
    Потребляемая мощность, не более 30 Вт
    Средняя наработка на отказ, не менее 20000 ч
    Средний срок службы, не менее 8 лет

  • Комплект поставки ВТМ-3

    № Наименование Количество
    1 Влагомер трансформаторного масла ВТМ-3 1
    2 Руководство по эксплуатации 1
    3 Методика поверки 1
    4 Устройство для измерения расхода газа типа УИРГ. Аттестат методики выполнения измерений расхода газа 1
    5 Сертификат калибровки шприца 1
    6 Комплект электрических и газовых схем на CD-диске 1
    Комплект запасных частей 5К4.070.221
    7 Элемент чувствительный 1
    8 Фильтр материал ФПП-Д ТУ95-404-76, Ø7, h 16 мм 20
    9 Прокладка 5К8.684.849 40
    10 Прокладка 5К8.683.289-01 8
    11 Вставка плавкая ВП1-1 2А АГО.481.303 ТУ 2
    12 Кислота ортофосфорная «ХЧ» ГОСТ 6552-80, 20 % раствор в дистиллированной воде, в колбах 5К7.350.000 2
    Комплект монтажных частей 5К4.075.139
    13 Трубка 1
    14 Ниппель прижимной 1
    15 Гайка накидная 1
    16 Кабель «Сеть» 1
    17 Вилка DB9М 1
    18 Трубка ПВХ 4 × 1,5 ТУ 6-01-1196-79, длина 0,15 м 1

    Примечание: По желанию Заказчика и по согласованию с заводом-изготовителем поставка влагомера может осуществляться с пробоотборником трансформаторного масла "ЭЛХРОМ".
