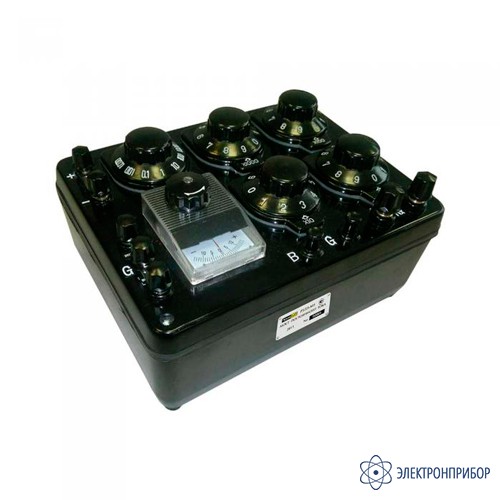

Р333-М1 — мост постоянного тока измерительный
Код товара: 30466-
Назначение моста постоянного тока измерительного Р333-М1:
Мост постоянного тока измерительный Р333-М1 предназначен для измерения значений электрического сопротивления постоянному току и применения в качестве магазины электрического сопротивления в цепях постоянного тока. Также с помощью моста постоянного тока измерительного Р333-М1 можно измерять расстояние до места повреждения линии по схеме петли Муррея или Варлея и измерять асимметрию проводов.
Особенности и преимущества моста постоянного тока измерительного Р333-М1:
- 4 декады, декада плеч отношений;
- диапазон: 1 Ом … 9.999 МОм;
- класс точности: 0,5;
- встроенный гальванометр;
- карболитовый пылевлагозащищенный корпус;
- средняя наработка на отказ: 16000 ч;
- средний срок службы: не менее 10 лет;
-
Технические характеристики моста постоянного тока измерительного Р333-М1:
Коэффициент отношения плеч Диапазон измерения Класс точности Напряжение источника питания Внутренний гальванометр Внешний гальванометр ×0.001 1 Ом … 9.99 Ом 2 2 4.5 В ×0.01 10 Ом … 99.99 Ом 0.2 0.2 4.5 В ×0.1 100 Ом … 999.9 Ом 0.2 0.2 4.5 В ×1 1 кОм … 9.999 кОм 0.2 0.2 4.5 В ×10 10 кОм … 99.99 кОм 1 0.5 6 В ×100 100 кОм … 499.9 кОм 2 0.5 15 В 499.9 кОм … 999.9 кОм 5 0.5 15 В ×1000 1 МОм … 9.999 МОм 20 2 15 В Параметр Значение Пределы допускаемой основной погрешности декад магазина сопротивлений сравнительного плеча ±2% декада х1
±1% декада х10
±0.1% декада х100
±0.1% декада х 1000Среднее значение начального сопротивления магазина 0.02 Ом Вариация начального сопротивления магазина сопротивлений сравнительного плеча не более 0.003% Пределы допускаемой дополнительной погрешности магазина сопротивлений сравнительного плеча в рабочем диапазоне температур не более основной Минимальное значение сопротивления плеч отношений 1 Ом Электрическое сопротивление изоляции 107 Электрическая прочность изоляции (переменный ток) 0.5 кВ Время установления показаний гальванометра менее 4 с Напряжение питания постоянного тока в зависимости от диапазона измерений 4.5 В … 15 В Общие характеристики Нормальные условия применения:
- температура окружающего воздуха
- относительная влажность воздуха
20°С ±1.5°С
40% … 60%Рабочие условия применения:
- температура окружающего воздуха
- относительная влажность воздуха
10°С … 35°С
25% … 75%Средняя наработка на отказ 16000 ч Средний срок службы не менее 10 лет Габаритные размеры 225х175х120 мм Вес 2.3 кг -
Комплект поставки Р333-М1
№ Наименование Количество 1 Мост постоянного тока измерительный Р333-М1 1 2 Руководство по эксплуатации 1 -
Файлы для Р333-М1
