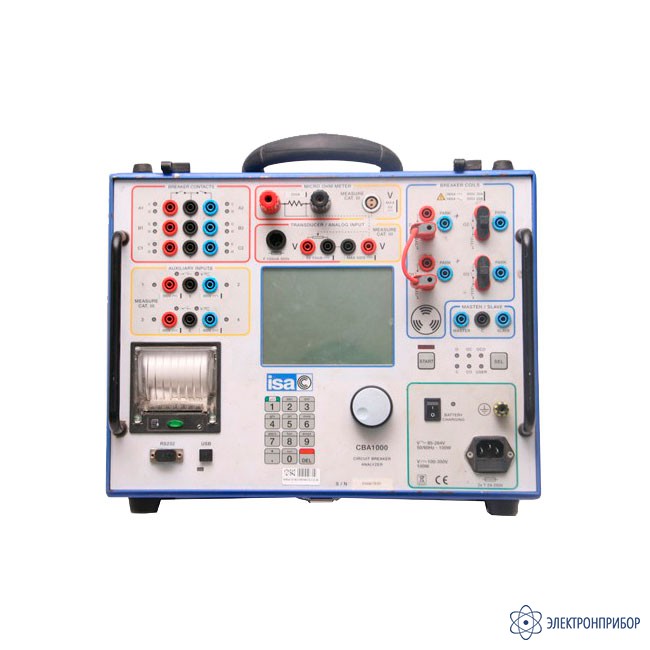

CBA-1000 — тестер высоковольтных выключателей

Код товара: 38879

  • Описание прибора контроля высоковольтных выключателей CBA-1000:

    Установка CBA-1000 предназначена для контроля состояния выключателей среднего и высокого класса. Установка CBA-1000 проверяет временные и скоростные характеристики высоковольтных выключателей, статическое и динамическое сопротивление контактов, а так же другие характеристики. Установка может проверять масленые, элегазовые и вакуумные выключатели.

    Установка CBA-1000 имеет 16 временных каналов и может тестировать выключатели с двумя основными контактами. Установка CBA-1000 может поставляться со встроенным микроомметром с выходным током до 200А, для осуществления измерений сопротивлений контактов в статическом и динамическом режиме (опционально, за дополнительную плату).

    Установка CBA -1000 работает от аккумулятора и от сети. Имеет большой ЖК дисплей на котором можно проводить оценку и анализ результатов. Результаты испытаний сохраняются во внутренней памяти прибора. Может работать без компьютера или с ним при помощи бесплатного специализированного программного обеспечения TDMS.Результаты могут быть распечатаны с помощью встроенного или внутреннего принтера.

    Программное обеспечение TDMS позволяет заранее определить план испытаний, провести анализ результатов тестирования и сформировать протокол. Программа совместима со всеми испытательными установками ISA. Схемотехнические решения, применяемые в CBA1000, предназначены для безопасной и надежной работы в условиях неблагоприятной электромагнитной обстановки подстанций и электростанций среднего и высокого напряжения.

    Прибор CBA-1000 в базовой комплектации весит всего 10кг. Может поставляться в ударопрочном пластиковом кейсе по желанию заказчика.

    Функциональные особенности прибора контроля высоковольтных выключателей CBA-1000:

    • 16 временных каналов;
    • Тестирование выключателей с двумя главными контактами;
    • Встроенный микроомметр 200А;
    • Встроенная память;
    • Большой ЖК-дисплей;
    • Анализ результатов на дисплее;
    • Проверка выключателей с двухсторонним заземлением;
    • Бесплатное программное обеспечение.

  • Технические характеристики прибора контроля высоковольтных выключателей CBA-1000:

    Параметр Значение
    Управление электромагнитами
    Количество каналов 2 канала (управление одним электромагнитом отключения и одним электромагнитом включения)  или 4 канала по дополнительному заказу (управление тремя электромагнитами отключения и одним электромагнитом включения).
    Максимальное напряжение пост. 300В
    Максимальный ток 25 А
    Погрешность измерения времени 50 мкс
    Диапазон измерения тока электромагнитов 2.5А, 10А,25 A
    Погрешность измерения тока 0.5% от измеренного значения и ± 0.1% от диапазона
    Контроль основных контактов
    Количество 6 основных контактов (2 разрыва на фазу) с возможностью проверки шунтирующих сопротивлений / 4 опция
    Диапазон сопротивлений шунтирующих резисторов 25Ом - 10 кОм
    Испытательное напряжение 24 В
    Испытательный ток 50 мA
    Контроль вспомогательных контактов
    Количество 4 вспомогательных контакта (разделены на 2 группы по 2 входа в каждой)
    Испытательное напряжение «сухой» контакт 24В, контакт 20-300В
    Испытательный ток Испытательный ток
    Частота дискретизации 20кГц - 10кГц - 5 кГц - 2кГц - 1кГц - 500Гц - 200Гц -100Гц, 50 Гц и 20 Гц - по выбору пользователя.
    Погрешность измерения времени 100 мкс ± 0.025% от диапазона при частоте 20 кГц
    Длительность записи 1000 с.
    Аналоговые входы
    Количество 4  (2 для измерения токов катушек включения и отключения; 1 для измерения сопротивления в статическом и динамическом режима, 1 для контроля рабочего хода и скорости)
    Диапазон входных напряжений ± 5 В ± 5В, ± 50В, ± 500В
    Разрешение измерений 16 бит
    Программируемые тестовые последовательности
    Циклы включения и отключения Отключить; Включить; Отключить- Включить; Включить - Отключить; Отключить -Включить - Отключить
    Измерение сопротивления в статическом и динамическом режимах (опция)
    Испытательный ток (DC) 200 A, 100A или 20A;
    Диапазон измерения сопротивления контактов 1 мОм,10 мОм или 100 мОм по выбору
    Разрешение 1 мкОм, 10 мкОм, 100 мкОм;
    Погрешность 1% от измеренного значения
    ± 0.2% от диапазона.
    Проверка минимального напряжения срабатывания
    Пороговое значение напряжения 250 В макс. and 70 В макс.
    Максимальный ток 4 A(250 В); 10 A (70 В)
    Максимальное регулируемое напряжение до 50% от номинального
    Внешний или внутренний принтер (опция)
    Внутренний термографический принтер с лентой (ширина ленты 58 мм).
    Внешний SEIKO DPV-414, 112 мм.
    Дисплей
    Графический дисплей Область просмотра 122 x 92 мм.
    Управление
    Локальное С помощью многофункциональной вращающейся кнопки и клавиатуры (12 клавиш)
    Через ПК С помощью программного обеспечения, при подключении к ПК.
    Программное обеспечение TDMS
    Интерфейсы связи с ПК Два интерфейса связи : USB и RS232.
    Память
    Внутренняя память 128 Мбайт или 250 результатов.
    Внешняя память Флэш-карта
    Питание
    Внешнее питание 85-265 В при частоте 50-60 Гц
     100-350 В пост
    Внутреннее питание Встроенный аккумулятор, NiMh.
    Масса и габариты
    Масса: 10 кг
    Габаритные размеры 1400 мм (В) х 300 мм (Ш) х 240 мм (Г).

  • Комплект поставки CBA-1000

    № Наименование Количество
    1 Установка CBA-1000 1
    2 Сетевой кабель 1
    3 Кабель RS-232 1
    4 Кабель USB 1
    5 Запасные плавкие предохранители 1
    6 Программное обеспечение TDMS 1
    7 Руководство по эксплуатации 1
    8 Гарантийный талон 1

    Комплект кабелей и датчики перемещения не входят в стандартный комплект поставки и приобретаются за отдельную плату. Для корректной работы с прибором выберите комплект кабелей и необходимые датчики в разделе Дополнительная комплектация.
