ИКВ-03 — комплекс безразборного контроля высоковольтных выключателей

Код товара: 26198

  • Описание комплекса для безразборного контроля высоковольтных выключателей ИКВ-03:

    Комплекс ИКВ-03 предназначен для безразборного контроля элегазовых, вакуумных, масляных высоковольтных выключателей всех типов и классов напряжений, имеющих до 3-х разрывов на полюс.

    Особенности комплекса для безразборного контроля высоковольтных выключателей ИКВ-03:

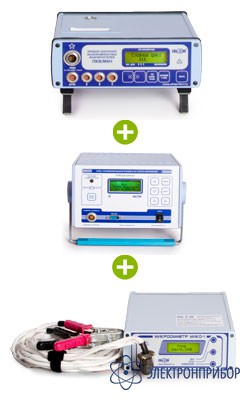

    Комплекс состоит из трех приборов, что обеспечивает контроль большинства основных характеристик высоковольтных выключателей:

    • Функциональный прибор ПКВ/М6Н в стандартной комплектации;
    • Пульт для испытаний при пониженном напряжении ПУВ-регулятор;
    • Микроомметр МИКО-1.

    Комплекс позволяет проводит:

    • Контроль параметров скорости и хода масляных, вакуумных и элегазовых высоковольтных выключателей;
    • Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
    • Проверка работоспособности в простых операциях "В" и "О";
    • Проверка работоспособности в сложных циклах;
    • Испытания при пониженном напряжении с определением величины минимального напряжения срабатывания;
    • Испытания многократными опробованиями в сложных циклах и ресурсные испытаний при разработке и производстве выключателей;
    • Измерения переходного сопротивления контактов и всего токоведущего контура выключателей, разъединителей и отделителей; переходные сопротивления болтовых и сварных соединений проводов, шин и токопроводов и т.п.

  • Технические характеристики комплекса для безразборного контроля высоковольтных выключателей ИКВ-03:

    Параметр Значения
    Количество дискретных каналов контроля контактов, шт 3
    Диапазон измерения временных интервалов, с 0,0004-5,2
    Погрешность измерения временных интервалов, мс ±0,1
    Количество каналов инкрементных датчиков перемещения, шт 1
    Диапазон измерения скорости, м/с 0,002-20
    Погрешность измерения скорости, % <4
    Диапазон измерения хода, мм 0-900
    Погрешность измерения хода с инкрементным датчиком, мм ± 1
    Число каналов управления выключателем, шт 2
    Диапазон входного напряжения, В 90-300
    Диапазон выходного напряжения, В 40÷ (Uвх-15)
    Дискретность задания выходного напряжения, В 1
    Максимальный ток нагрузки, А 35
    Погрешность измерения входного и выходного напряжений, % 1
    Пределы задания длительности импульсов включения/отключения, с 0-1,99
    Диапазон измеряемых сопротивлений Rх, мкОм 0 ÷ 20000
    Предел абсолютной основной погрешности измерения, мкОм ±(1+0,01*Rх)
    Вес, кг 12

  • Комплект поставки ИКВ-03

    МИКО-1
    № Наименование, Индекс Применение Фото Количество
    1

    Измерительный блок МИКО-1

    СКБ018.00.00.000

    		 Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр 1
    2

    Кабель измерительный с раздельными токовыми и потенциальными проводами К01

    СКБ018.10.00.000

    		 Токовые провода заканчиваются зажимами типа "крокодил плюс струбцина". Потенциальные выносные пружины и штырьевые контакты из дополнительной комплектации вставляются в гнездо в ручке крокодила. Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер (Длина 2,1 м. + 3,5 м.) 1
    3

    Сетевой кабель К09

    СКБ018.09.00.000

    		 Для заряда аккумулятора прибора через встроенное зарядное устройство (длина 2 м.) 1
    4 Шунт 75ШСМ75-0.5 Шунт для поверки работоспособности микроомметра МИКО-1 1
    5 Предохранители ВП2Б-1В-2А Для защиты источника питания 2
    6

    Сумка

    СКБ118.01.00.000

    		 Для переноски прибора 1
    ПКВ/М6Н Стандартная комплектация
    № Наименование, Индекс Применение Фото Количество
    1

    Измерительный блок ПКВ/М6Н

    СКБ015.00.00.000

    		 Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, инструкция по проведению измерений на различных типах выключателей. 1
    2

    Датчик линейного перемещения ДП12

    СКБ012.00.000-02

    		 Для измерения линейного перемещения подвижных частей высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм. Используется совместно с измерительным стержнем. 1
    3

    Стержень измерительный

    СКБ010.15.00.000-02

    		 Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12 (длина 700 мм. // по заказу 550 мм. и 1000 мм.). 1
    4

    Датчик углового перемещения ДП21

    СКБ009.00.00.000

    		 Для измерения угла поворота вала высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон измерений 0 ÷ 360°. Разрешение 0,09°. 1
    5

    Кабель датчика

    СКБ015.10.00.000-01

    		 Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон (длина 7 м. По заказу 12 м.). 1
    6

    Кабели полюсов А, В, С

    СКБ015.11.00.000

    		 Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 30 мм. (длина 11 м.). 3
    7

    Наконечники на кабели

    СКБ021.26.00.003

    		 Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода. 4
    8

    Кабель сетевой

    СКБ018.09.00.000

    		 Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция (длина 2 м.). 1
    9

    Кабель дистанционного пуска

    СКБ015.13.00.000

    		 Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция (длина 5 м.). 1
    10 Комплект крепежных приспособлений Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.). 1
    11 Бумага для касс Термолента (длина 57/40 м.). 1
    12 Предохранители ВП2Б-1В-2А Для защиты источника питания. 2
    13

    Сумка

    СКБ126.06.02.000

    		 Для крепежных изделий. 1
    14

    Сумка

    СКБ126.06.00.000

    		 Для прибора и комплектующих. 1
    ПУВ-регулятор (ПКВ-35)
    № Наименование, Индекс Применение Фото Количество
    1 Измерительный блок ПУВ-регулятор
    СКБ027.00.00.000    		 Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. 1
    2 Кабель полюсов с соединителем. Полюс A, B, C
    СКБ027.29.00.000
    СКБ010.05.00.000/-01/-02    		 Для подключения к полюсу высоковольтного выключателя. Оканчивается наконечниками «Крокодил». Зев ø 30мм. Изоляция – силикон. Длина 11м. 1
    3 Кабель входного напряжения коммутатора
    СКБ022.06.00.000    		 Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Длина 2м. 1
    4 Кабель местного пуска
    СКБ022.07.00.000    		 Для подключения к приводу выключателя. Номинальный ток 50А. Изоляция-силикон. Оканчивается наконечниками "крокодил". Длина 2,5м. 1
    5 Провод заземления
    СКБ022.08.00.000    		 Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м. 1
    6 Наконечники под винт М5
    СКБ021.26.00.003    		 Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода. 4
    7 Предохранители ВП2Б-1В-2А Для защиты источника питания. 2
    8 Сумка для переноски прибора
    СКБ127.01.00.000    		 Для удобной переноски кабелей и прибора. 1
