ПКВ/М15 — прибор контроля высоковольтных выключателей
Код товара: 62662-
-
Гарантия
3 года
-
Производитель
Сертификаты
Описание прибора контроля высоковольтных выключателей ПКВ/М15:

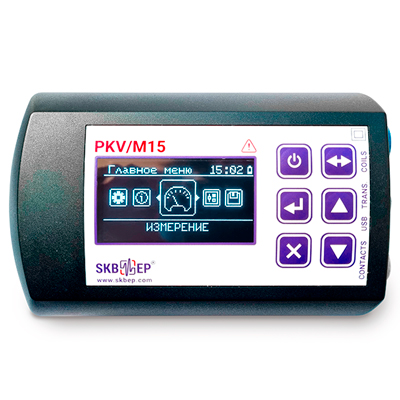

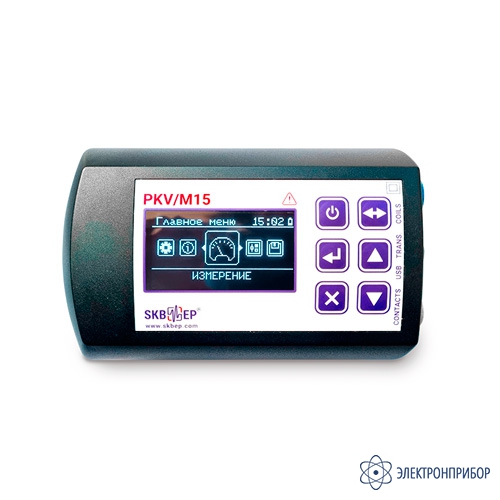

Новая разработка ПКВ/М15 – портативный прибор, который предназначен для измерения нормированных параметров времени, хода и скорости (масляных, вакуумных, элегазовых и электромагнитных) высоковольтных выключателей до 220 кВ.
ПКВ/М15 заключил в себе лучшее от своих предшественников с учетом современной быстродействующей базы в новом компактном и портативном корпусе.
В основу ПКВ/М15 по многим параметрам был "заложен" хорошо известный ПКВ/М6Н, который давно завоевал свой сегмент рынка, т.к. является одним из доступных, простых и понятных приборов, соответствующий показателям "цена = качество". В ПКВ/М15 сохранены эти показатели с учетом облегчения массогабаритный параметров (165х100х60 мм, 1 кг) и оснащением современными способами взаимодействия и передачи данных (в ПКВ/М6Н измеренные параметры печатались на термоленте). Кроме того, для осуществления полного цикла диагностических работ в ПКВ/М15 реализован встроенный коммутатор с током 20А (в ПКВ/М6Н встроенное коммутирующее устройство отсутствовало, необходима была докомплектация ПУВ-10).
Разумеется, что и область применения ПКВ/М15 широка, ведь прибор может применяться на любых электрохозяйствах, имеющих высоковольтное коммутационное оборудование.
Достаточные диапазоны измерений интервалов времени (до 10 с), скорости (до 20 м/с) и хода (до 900 мм):
Существует множество нюансов при проведении измерений на выключателях, при этом если временные характеристики зарегистрировать достаточно просто для любого типа выключателя, то для получения характеристик хода и скорости требуются специальные датчики.
ПКВ/М15 обеспечивает контроль параметров времени в диапазоне 0,001 ÷ 10 000 мс (10 с), что превышает охват других приборов СКБ ЭП группы ПКВ. При этом, с прибором также поставляются датчики инкрементного (дискретного) типа ДП12 и ДП21 для измерения скоростных характеристик и параметров хода, которые отличаются точностью и удобством эксплуатации.
Часто, применяемые в других приборах, датчики на основе потенциометра даже в нормальных условиях имеют большую (до ±1%) погрешность. Например, при максимальном ходе 900 мм такая погрешность дает неопределенность значения в ±9 мм, а использование датчиков ДП12 и ДП21 обеспечивает точность равную ±1 мм и ±0,56°, соответственно.
Комплектация ПКВ/М15.2 с двумя типами датчиков позволяет учесть разные типы приводов и работы механизмов высоковольтных выключателей, что расширяет область применения ПКВ/М15.
Диагностика отечественных и зарубежных высоковольтных выключателей:
Прибор адаптирован для подключения ко многим известным типам выключателей, как российского, так и зарубежного производства. В стандартном комплекте прибора идет набор приспособлений для установки датчиков, в основном, на выключатели российских производителей, а в доп. комплекте вы можете выбрать то, что может быть вам необходимо при диагностике выключателей зарубежного производства, поэтому уточняйте необходимые крепежи для своих объектов, при заказе.
Если ваш объект предусматривает наличие специфических крепежных приспособлений и/или шаблонов измерений, мы всегда готовы принять участие в их разработке, изготовлении и тестировании. Пишите или звоните нам, найдем решение!
Таблица измеренных и автоматических расчетов технических характеристик высоковольтных выключателей:
Результаты диагностики объекта выводятся в виде данных с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции).
В результатах приводятся такие данные, как:
- Параметры хода (полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок);
- Параметры времени (полное время включения выключателя, собственное время включения выключателя и время включения полюса);
- Параметры скорости (скорость при включении, разновременность срабатывания контактов по времени и дребезг по времени).
Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется в функциональном мобильном приложении прибора. Прибор регистрирует:
- Зависимости скорости от времени и от хода;
- Зависимости токов и напряжений электромагнитов от времени и хода;
- Диаграммы процессов замыкания-размыкания контактов.
Специальные способы запуска на измерение:
Одно из весомых отличий ПКВ/М15 от предшествующих моделей приборов группы ПКВ стала реализация дополнительных типов запуска для контроля высоковольтных выключателей, которые учитывают разные обстоятельства при диагностике:
- Запуск измерения по замыканию главных контактов – универсальный способ запуска, который облегчает вашу работу и не требует дополнительных настроек (время измерения, длительность подачи сигнала, тип цикла, фронт запуска);
- Запуск по "сухому контакту" (AUX) – один из востребованных режимов среди обслуживающего персонала выключателей производства TAVRIDA ELECTRIC, где время Включения и Отключения нормируются по замыканию сухого контакта.
При этом, были сохранены и привычные типы запуска, реализованные на обновленной компонентной базе:
- Запуск "местный" (Внутренний) – реализуется при прямом подключении в электрическую схему привода высоковольтного выключателя. В данном режиме прибор коммутирует имеющийся оперативный ток;
- Запуск "дистанционный" (Внешний) – реализуется при прямом подключении в электрическую схему привода высоковольтного выключателя. В данном режиме прибор ожидает появления напряжения.
Проверка в простых и сложных циклах с учетом контроля при пониженном напряжении:
Прибор ПКВ/М15 оборудован силовым коммутатором для управления приводами коммутационных аппаратов как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы на токах электромагнитов до 20А, в том числе и ресурсные испытания (есть отличия в функционале межу модификациями ПКВ/М15.1 и ПКВ/М15.2 – подробнее ниже).
Дополнительно, ПКВ/М15, как и другие приборы группы ПКВ может комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания (рабочий ток 35 А).
Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:
Диапазон ПУВ-регулятораПоложения РД 34.45-51.300-97 9.10. П, С. 9.10. П, С. 12.4. П, С. 13.3. П, С. Масляные и электромагнитные выключатели Выключатели
нагрузкиЭлегазовые выключатели Вакуумные выключатели 0,2 ÷ 0,95 Uном 0,65 ÷ 0,85 Uном 0,65 ÷ 0,85 Uном 0,65 ÷ 0,7 Uном 0,7 ÷ 0,85 Uном Работа с результатами диагностики и передача данных на ПК:
ПКВ/М15 - самостоятельный прибор для проведения диагностики и представления измеренных числовых данных на дисплее.
Передача результатов измерений реализуется на мобильное устройство (телефон, планшет) в специальное ПО по каналу Bluetooth (ПО в настоящий момент на стадии разработки) или на ПК по каналу USB (измеренные графики) с помощью специального облачного сервера.
Дополнительно, прибор может работать под управлением мобильного устройства по Bluetooth и выступать в качестве измерительного блока.
Автономность, портативность и энергонезависимая память:
ПКВ/М15 встроен в эргономичный кейс, который облегчает взаимодействие с устройством, а массогабаритные показатели (вес 1 кг / габариты 165х100х60 мм) по праву позволяют называть его мобильным измерительным прибором.
Встроенный аккумулятор ПКВ/М15 обеспечивает полную автономность. Так, одного заряда прибора хватает не менее, чем на 4 часа беспрерывной работы.
Энергонезависимой памяти в 32 МБ достаточно для полноценного обследования подстанционных объектов.
Доступен в двух модификациях: ПКВ/М15.1 и ПКВ/М15.2:
Прибор имеет две модификации ПКВ/М15.1 и ПКВ/М15.2, отличающиеся комплектацией измерительными датчиками и набором сложных циклов управления высоковольтными выключателями.
Параметр ПКВ/М15.1 ПКВ/М15.2 Количество измерительных датчиков в комплекте - 2 (ДП12 и ДП21) Контролируемые параметры времени времени, хода и скорости
Коммутируемые циклы управления
"В";
"О""В";
"О";
"ВО";
"ОВО";
"ОВО-В";
"ОВО-ВО" -
-
Технические характеристики прибора контроля высоковольтных выключателей ПКВ/М15:
Параметр Значение ПКВ/М15.1 ПКВ/М15.2 Диапазон измерения и регистрации временных интервалов 0,001 ÷ 10 000 мс Точность измерения и регистрации временных интервалов ±10-4[1 + tx] c,
где tx - измеряемый интервал времени, cДиапазон измерения линейных перемещений 1 ÷ 900 мм Точность измерения линейных перемещений ±1 мм Диапазон измерения угловых перемещений 0,09° ÷ 360° Точность измерения угловых перемещений ±0,56° Циклы силового коммутатора О, В О, В, ОВ, ОВО, ОВО-В, ОВО-ВО Максимальный коммутируемый ток ±20 А Связь с ПК (через облачный сервис) USB, Bluetooth Связь с мобильным устройством Bluetooth Дисплей LED, 128 x 64 пикселей Питание (встроенная батарея) Литий-ионная Время заряда аккумулятора < 3 ч Емкость встроенного аккумулятора 3000 мА/ч Габариты 165х100х60 мм Масса прибора Не более 1 кг Защита от окружающей среды IP54 Диапазон температуры при работе с прибором От -20 °C до +55 °C Язык интерфейса и руководства пользователя Русский, английский -
Комплект поставки ПКВ/М15

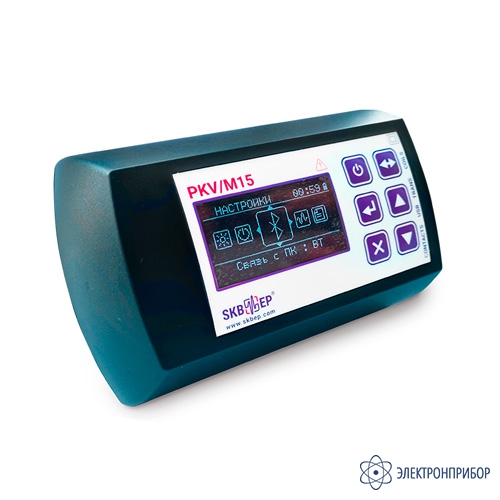

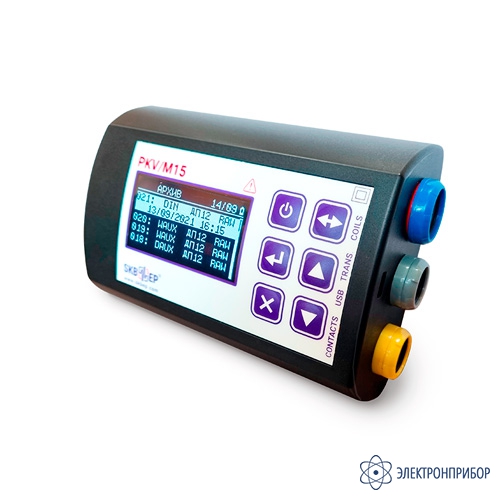

№ Наименование, Индекс Применение Фото ПКВ/М15.1 ПКВ/М15.2 1 Блок измерительный ПКВ/М15
053.00.00.000
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, программное обеспечение, руководство пользователя.

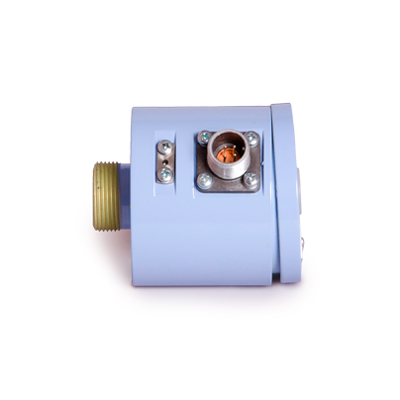

1 1 2 Датчик линейного перемещения ДП12
СКБ012.04.000
Для измерения линейного перемещения подвижной части высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм. Используется совместно с измерительным стержнем.

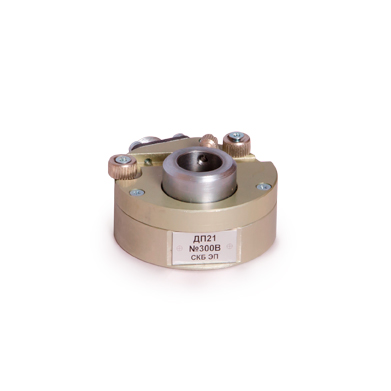

- 1 3 Датчик углового перемещения ДП21
СКБ009.00.00.000
Для измерения угла поворота вала высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон измерений 0 ÷ 360°. Разрешение 0,09°.
- 1 4 Кабель contacts
053.04.00.000

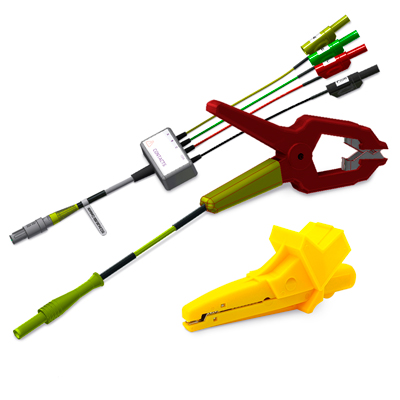

Для подключения к полюсам высоковольтного выключателя. В комплектацию кабеля contacts входят зажимы 053.09.00.000 зев 50 мм (жёлтый, зелёный, красный, чёрный) и зажимы типа крокодил 5004-LM-IEC PJP зев 25 мм (жёлтый, зелёный, красный, чёрный). L = 2,7 м.
1 1 5 Кабель coils
053.05.00.000

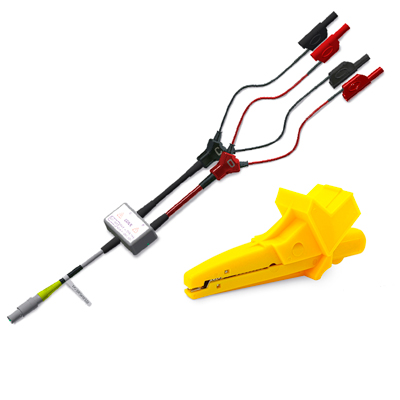

Для подключения к приводу высоковольтного выключателя. По данному кабелю осуществляется подача управляющих сигналов и их получение, в зависимости от настроек прибора. В комплектацию кабеля coils входят зажимы типа крокодил 5004-LM-IEC PJP зев 25 мм (жёлтый, зелёный, красный, чёрный). L = 3 м.

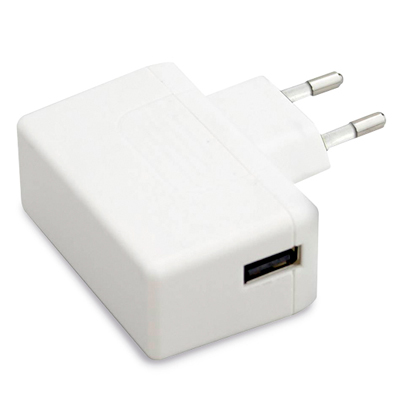

1 1 6 Источник питания Источник питания SGA12E05-USB Mean Well. Блок питания для зарядки прибора по кабелю Micro USB – USB A.

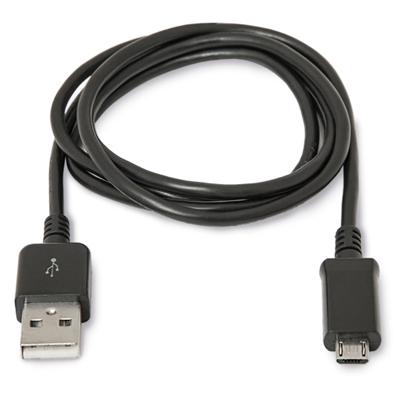

1 1 7 Кабель micro USB-USB A Для зарядки прибора и связи с компьютером. L = 1,0 м. I = 2 А.

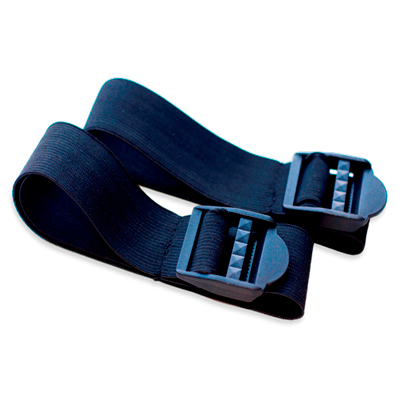

1 1 8 Ремень универсальный
142.06.00.000
Ремень для расположения прибора на приводе выключателя, так как во время проведения измерений держать прибор в руках запрещается.
1 1 9 Сумка
СКБ126.06.00.000
Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации.
1 1 -
Дополнительная комплектация ПКВ/М15
-
Модификации ПКВ/М15
-
ПКВ/М15.2, прибор контроля высоковольтных выключателей (в комплекте с датчиками)
Снят с производства
Подобрать аналог
-
Файлы для ПКВ/М15
-
Видео для ПКВ/М15
-
Работа с ПКВ/М15 на вакуумном выключателе BB/TEL-10-20 (операция ВО)
-
Файлы для ПКВ/М15
