Установки для высоковольтных испытаний изоляции

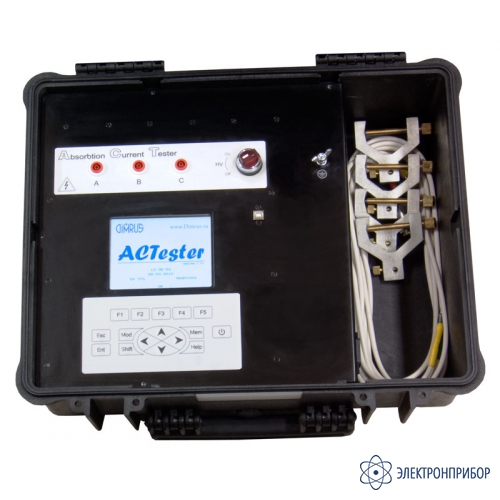

AC-Tester — прибор контроля состояния и оценки остаточного ресурса изоляции высоковольтного оборудования

Код товара: 23481
  • 55262-13

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      55262-13 до 21.06.2029

    • Производитель

      Димрус, Россия

    Назначение прибора контроля состояния и оценки остаточного ресурса изоляции высоковольтного оборудования AC-Tester:

    Переносной прибор AC-Tester (Absorption Current Tester) предназначен для оценки технического состояния изоляции высоковольтного оборудования в режиме «off-line». AC-Tester может быть использован для определения параметров кабельных линий с бумажно-масляной изоляцией, с изоляцией из сшитого полиэтилена (PE/VPE), для контроля изоляции электрических машин и трансформаторов и т.д.

    Описание прибора контроля состояния и оценки остаточного ресурса изоляции высоковольтного оборудования AC-Tester:

    Для эффективной оценки технического состояния изоляции различного типа в приборе AC-Tester реализованы три диагностических подхода к определению абсорбционных характеристик изоляции, три взаимодополняющих метода.

    Метод определения и анализа коэффициентов абсорбции и поляризации

    Применяется для любого типа изоляции (зарядная характеристика). Проводится измерение величины зарядного тока изоляции при значениях времени в 15, 60 и 600 секунд. По значениям этих токов рассчитываются:

    • Коэффициент абсорбции: KABC = R60 / R15 (где R – сопротивления изоляции). Изоляция хорошего качества должна иметь коэффициент абсорбции в диапазоне от 1,3 до 1,8. Если значение коэффициента абсорбции меньше 1,3, то эксплуатировать оборудование с такой изоляцией опас- но.
    • Коэффициент поляризации изоляции: KPOL = R600 / R60. Изоляция хорошего качества должна иметь коэффициент поляризации в диапазоне от 2 до 4. Если значение коэффициента поляризации меньше 1,5, то эксплуатировать оборудование с такой изоляцией также опасно.

    Если представить высоковольтную изоляцию в виде нескольких слоев, имеющих активное и емкостное сопротивление, то расчетным коэффициентам KABC и KPOL можно придать понятный физический смысл. Ток через изоляцию должен с течением времени уменьшаться по мере заряда емкостей слоев. Чем больше изоляция увлажнена, имеет больше дефектов, тем меньше активное сопротивление цепи заряда, тем быстрее зарядятся емкости слоев.

    Метод измерения возвратного напряжения, RVM-анализ

    Применяется для бумажно-масляной изоляции. Это разрядная характеристика, метод вольтметра. Измерения проводятся дважды после заряда изоляции напряжениями 1 и 2 кВ. Пример кривых изменения возвратного напряжения показан на рисунке.

    Чем хуже будет изоляция, тем меньше будет амплитудное значение возвратного напряжения, тем быстрее оно затухнет. Отсутствие линейности между кривыми при двух зарядных напряжениях 1 и 2 кВ также говорит о плохом качестве изоляции.

    Метод измерения тока релаксации, IRC-анализ

    Предназначен для диагностики изоляции из сшитого полиэтилена. Это метод измерения разрядного тока, метод амперметра. Проводится после предварительного заряда изоляции напряжением 1 кВ.

    В соответствии с многослойной схемой замещения изоляции, чем раньше на графике будет наблюдаться пик, тем хуже состояние изоляции и больше ее загрязнение и увлажнение, тем меньшим остаточным ресурсом обладает изоляция контролируемого объекта.

    Следует понимать, что само значение амплитуды пика не несет большого физического смысла, обычно график следует рассматривать как безразмерный, сравнивая только времена достижения пика. Из двух одинаковых высоковольтных объектов худшим является тот, в котором амплитудное значение на графике достигается раньше. Аналогично можно говорить и о сравнении изоляции фаз одного объекта.

  • Технические характристики прибора контроля состояния и оценки остаточного ресурса изоляции высоковольтного оборудования AC-Tester:

    Параметр Значение
    Количество каналов 3
    Максимальный зарядный ток каждого источника 2 мА
    Напряжение встроенного источника для заряда изоляции 1 или 2 кВ
    Диапазон измеряемых токов релаксации в изоляции 1 нА - 2,6 мкА
    Разрядность АЦП в методе коэффициента абсорбции и измерения тока релаксации 16 бит
    Разрядность АЦП в методе измерения возвратного напряжения 14 бит
    Погрешность измерения тока ± 5 %
    Погрешность измерения напряжения ± 5 %
    Диапазон измерения напряжения (20 - 2500) В
    Диапазон измерения тока в методе коэффициентов абсорбции (0,005 - 10,5) мкА
    Диапазон измерения тока в методе измерения тока релаксации (0,005 - 1,9) мкА
    Распределение энергонезависимой памяти (Flash) Динамическое
    Общий объем / Область данных 256 Мбайт
    Время хранения Неограниченно
    Дисплей Цветной ЖКИ с подсветкой, 640×480 точек
    Порт для связи с компьютером USB 1.1
    Питание прибора 220В / аккумулятор
    Время работы прибора:
    - дежурный режим без подсветки
    - дежурный режим с подсветкой
    - режим регистрации
    - время полной зарядки
    28 ч
    23 ч
    6 ч
    16 ч
    Диапазон рабочих температур -10 - +50 оC
    Габаритные размеры, не более 520×450×230 мм
    Масса прибора, не более 12 кг

  • Комплект поставки AC-Tester

    № Наименование Количество
    1 Прибор контроля состояния и оценки остаточного ресурса изоляции высоковольтного оборудования ACTester 1
    2 Кабель интерфейсный (USB) 1
    3 Программное обеспечение 1
    4 Комплект технической документации 1
    5 Сетевой кабель питания 1
    6 Высоковольтный соединительный кабель со струбциной 3
    7 Кабель заземления со струбциной 1
